Popis
KLIMAS Wkret-met LMX-10 Tanierová hmoždinka s kovovým tŕňom a skrátenou expanznou zónou Ø10 mm je plastová univerzálna fasádna tanierová hmoždinka zatĺkacia o priemere 10 mm s predmontovaným kovovým tŕňom a skrátenou expanznou zónou. Je určená pre mechanické kotvenie tepelnoizolačných fasádnych dosiek z kamennej minerálnej vlny, penového expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre rodinné domy, bytové domy a komerčné budovy, ale aj pre priemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D a E.
Tanierová hmoždinka je vyrobená z polypropylénu a kovový tŕň z galvanicky pozinkovanej ocele. Hlava tŕňa je opatrená plastovým nástrekom z polyamidu, čo znižuje miestnu tepelnú vodivosť hmoždinky. Táto hmoždinka sa na fasádu kotví tzv. zápustnou montážou, kedy je hmoždinka zafrézovaná do izolantu a následne zakrytá izolačnou zátkou z polystyrénu alebo minerálnej vlny. Po zatĺčení tŕňa sa hmoždinka aktivuje riadeným spôsobom a vďaka tomu sa bezpečne zakotví v podkladovom materiáli. Pre zapustenie tanierových hmoždiniek do tepelnoizolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky. K dispozícii je tiež tanierová hmoždinka s predĺženou expanziou.
Výhody
- Nový vylepšený design, s hĺbkou kotvenia 30 mm (A, B, C, D) a 50 mm (E)
- Krátka expanzná zóna, menšia hĺbka vŕtania prináša úsporu času a minimálne úsilie
- Hlava kovového tŕňu je potiahnutá plastom, zlepšuje koeficient prenikania tepla a dodatočne chráni tŕň pred koróziou, čím sa predchádza následným tepelným mostom a korózii fasády v mieste kotvenia hmoždiniek
- Inovatívna konštrukcia zátky, veľké množstvo lepiacich "kapsúl a výstupkov" na pritláčacej strane taniera zvyšuje priľnavosť lepiacej malty. Vyššia tuhosť podpornej podložky znamená lepšiu držbu fixovaného materiálu
- Výrobok je certifikovaný podľa ETA-16/0509
- Univerzálne použitie
- Jednoduchá montáž
Aplikácia
- Na upevnenie minerálnej vlny
- Na upevnenie expandovaného polystyrénu (EPS)
- Na upevnenie extrudovaného polystyrénu (XPS)

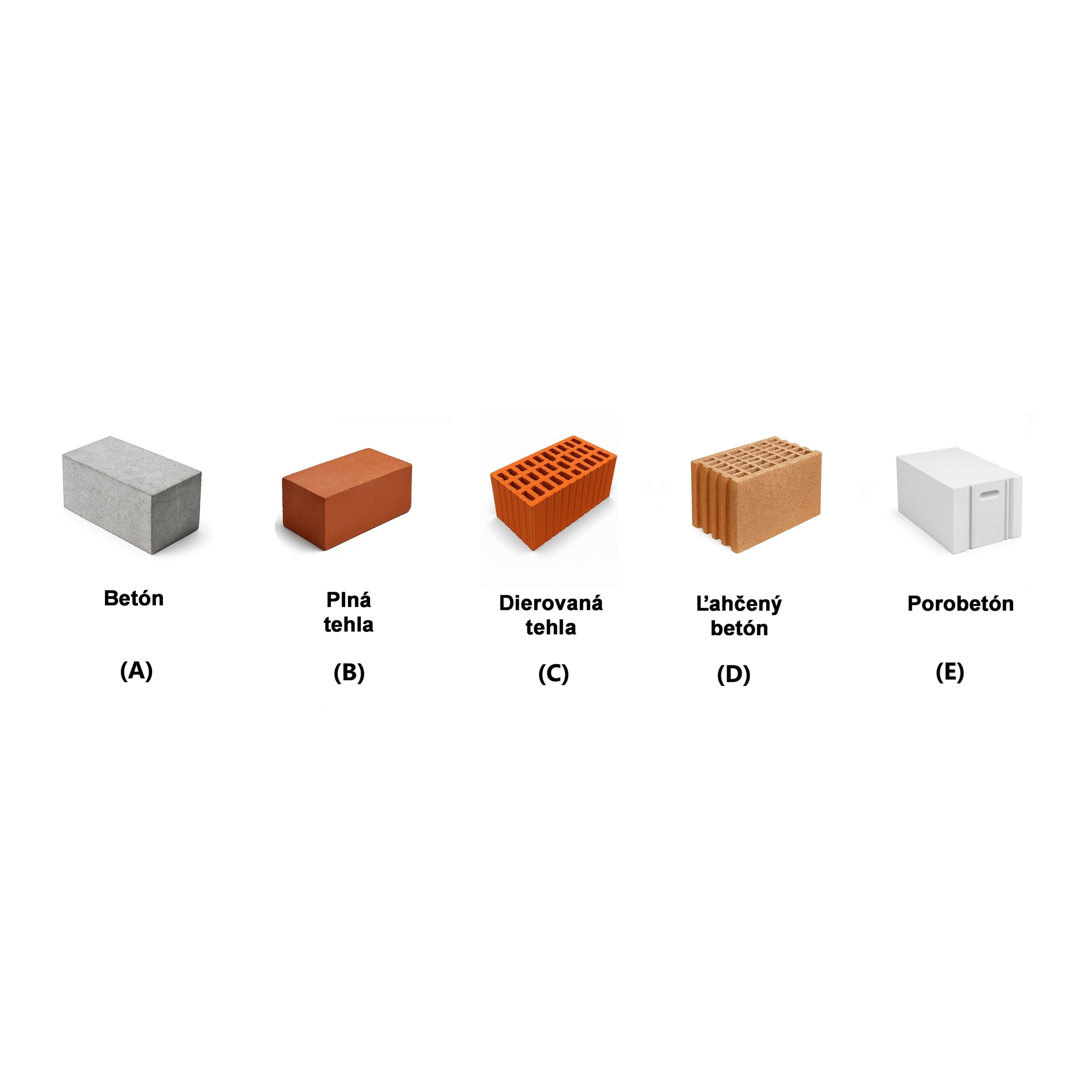

- Vhodná pre všetky podklady, ako je betón, plné a dierované tehly, ľahký betón a pórobetón (A, B, C, D, E)
Charakteristická únosnosť podľa ETA 16/0509
| Kategória podkladu | Podklad |
Hustota [kg/dm3] |
Charakteristická únosnosť [kN] |
| A | Betón C12/C15 | ≥ 2,25 | 0,75 |
| A | Betón C20/25 - C50/60 | ≥ 2,30 | 0,90 |
| B | Plné tehly z hliny | ≥ 2,00 | 0,90 |
| B | Keramické plné tehly | ≥ 2,00 | 0,90 |
| C |
Keramické dute bloky | ≥ 1,60 | 0,90 |
| C | Perforované tehly | ≥ 1,20 | 0,90 |
| C | Porotherm 25 | ≥ 0,80 | 0,50 |
| D | Betónové tvárnice s ľahčeným kamenivom | ≥ 0,88 | 0,90 |
| E | Pórobetón AAC 2 | ≥ 0,35 | 0,75 |
| E | Pórobetón AAC 7 | ≥ 0,65 | 0,90 |

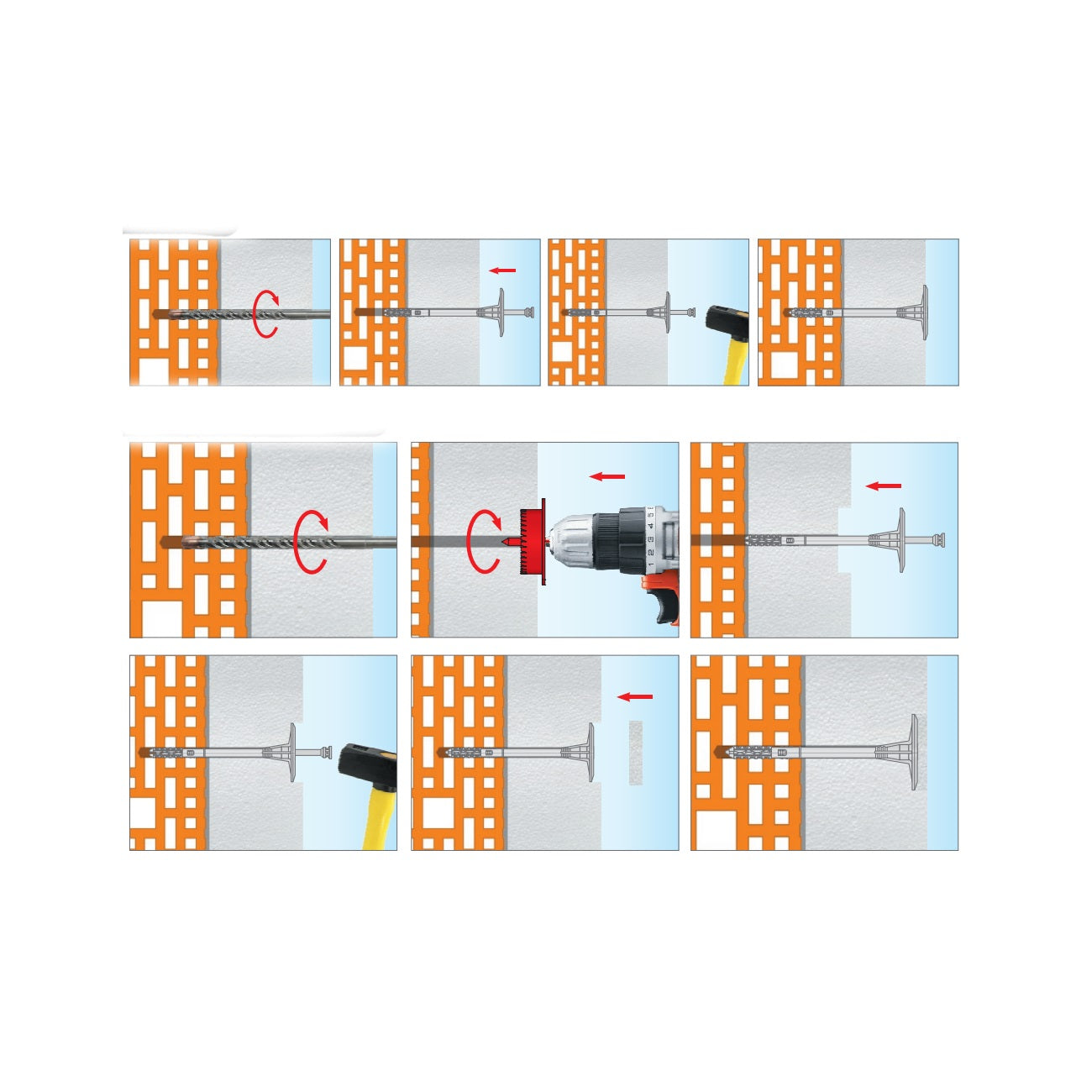

Návod na kotvenie hmoždiniek
- Pred inštaláciou identifikujte podklad a vyberte vhodné hmoždinky.
- Vyberte adekvátnu dĺžku hmoždinky tak, aby expanzná zona bola v stavebnom materiáli steny.
- Správnu minimálnu dĺžku hmoždinky určíme súčtom: Ld = tfix + ttol + heff, kde: tfix - hrúbka izolačného materiálu k upevneniu,
ttol - hrúbka podkladu (lepiaca malta + existujúca omietka),
heff - hĺbka ukotvenia hmoždinky v podklade (uvedená v technickom liste). - Pred inštaláciou pripravte podklad podľa odporúčaní výrobcu ETICS. Izolant sa kotví podľa pokynov výrobcu systému ETICS, zvyčajne na ploche izolantu a na T-spojoch.
- Správne pripevnite izolačné panely pomocou lepiacej malty.
- Priemer vŕtaných otvorov by mal zodpovedať priemeru použitých hmoždiniek.
- Vŕtané otvory v stene z pevných materiálov by mali byť hlbšie o minimálne 10 mm v porovnaní s hĺbkou ukotvenia hmoždinky.
- Čistite vŕtané otvory v pevných materiáloch pohybom vŕtačky tam a späť pri zníženej rýchlosti, opakujte štyrikrát.
- Vŕtanie otvorov v stene z dutých tehál a pórobetonu vykonajte bez nárazu, pretože to spôsobí prasknutie vnútorných stien substrátu a zníži sa vytrhávacia odolnosť hmoždiniek.
-
Počet hmoždiniek na 1 m² by mal byť stanovený v návrhu tepelnej izolácie alebo v kotviacom pláne spracovanom autorizovanou osobou pre konkrétnu stavbu.
Odporúčaný počet hmoždiniek: pre POLYSTYRÉN:
- do výšky 15 m od zeme použite minimálne 6 ks/m² v strednej časti steny a 8 ks/m² v rohovej oblasti.
- nad 15 m od zeme použite minimálne 8 ks/m² v strednej časti steny a 10 ks/m² v rohovej oblasti; pre VLNITÉ MATERIÁLY by mal byť počet hmoždín v každej oblasti zvýšený o 2 ks/m².
Odporúčanie nemá nahradiť návrh tepelnej izolácie!! - Pripevnite hmoždinky tak, aby miesto inštalácie odpovedalo oblasti, kde je na izolačnom panely umiestnená lepiaca malta.
- Do dostatočne čistého otvoru zasuňte telo hmoždinky tak, aby podložka hmoždinky bola v kontakte s izolačným materiálom.
- Potom riadene zatlačte oceľový tŕň do hmoždinky a opatrne zatlčte, aby sa hmoždinka pevne prichytila v stene.
- Hmoždinky možno inštalovať do vyvŕtaných otvorov pomocou plastovej frézy na vŕtanie otvorov do polystyrénu WK-FT, aby horná plocha taniera lícovala s povrchom izolantu, tzv. zápustná montáž.
Balenie a skladovanie
Balené v papierovej krabici. Skladujte na suchom, zastrešenom mieste.
Súbory k stiahnutiu

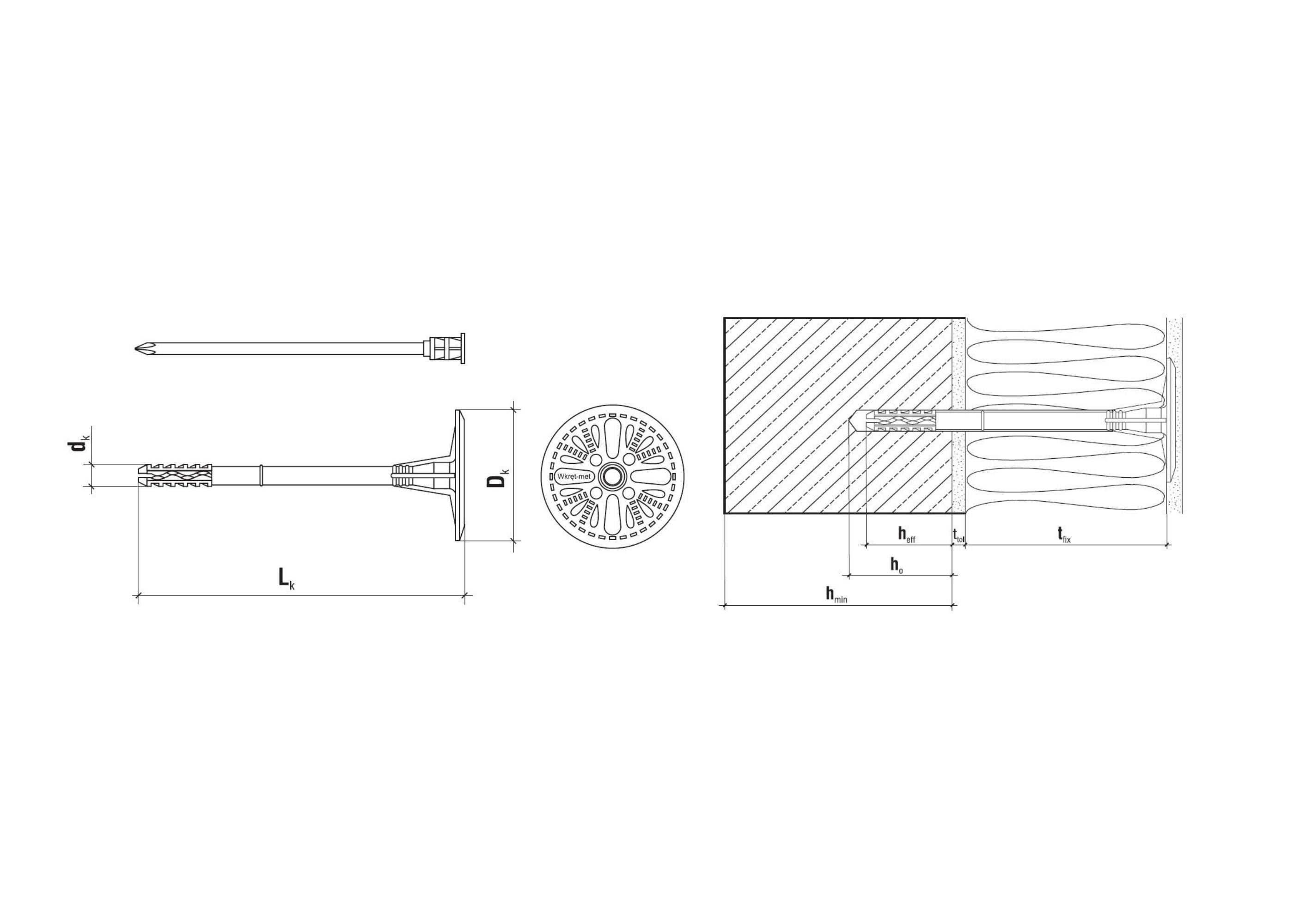

Technické parametry
| Špecifikacia | LMX (kovový tŕň) |
| Typ tŕňa | zatĺkaci |
| Priemer Ø hrôtu dk[mm] | 10 |
| Priemer Ø taniera Dk[mm] | 60 |
| Kotviaca hĺbka:A, B, C, D, E heff[mm] | 30 (50-E) |
| Hĺbka vŕtania:A, B, C, D, E h0[mm] | 40 (60-E) |
| Tuhosť prítlačného taniera S [kN/mm] | 0,50 |
| Výrobca | Klimas Wkret-met |
