LFMG-10 Tanierová hmoždinka s kovovým tŕňom a predĺženou expanznou zónou Ø10 mm

LFMG-10 Tanierová hmoždinka s kovovým tŕňom a predĺženou expanznou zónou Ø10 mm je plastová univerzálna fasádna tanierová hmoždinka zatĺkacia o priemere 10 mm s predmontovaným kovovým tŕňom a predĺženou expanznou zónou. Je určená pre mechanické kotvenie tepelnoizolačných fasádnych dosiek z kamennej minerálnej vlny, penového expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre rodinné domy, bytové domy a komerčné budovy, ale aj pre priemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D a E.

Tanierová hmoždinka je vyrobená z polypropylénu a kovový tŕň z galvanicky pozinkovanej ocele. Hlava tŕňa je opatrená plastovým nástrekom z polyamidu, čo znižuje miestnu tepelnú vodivosť hmoždinky. Táto hmoždinka sa na fasádu kotví tzv. zápustnou montážou, kedy je hmoždinka zafrézovaná do izolantu a následne zakrytá izolačnou zátkou z polystyrénu alebo minerálnej vlny. Po zatĺčení tŕňa sa hmoždinka aktivuje riadeným spôsobom a vďaka tomu sa bezpečne zakotví v podkladovom materiáli. Pre zapustenie tanierových hmoždiniek do tepelnoizolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky. K dispozícii je tiež tanierová hmoždinka so skrátenou expanziou.

Výhody

• Nový vylepšený design, s hĺbkou kotvenia 70 mm (A, B, C, D, E)
• Dlhá expanzná zóna zabezpečuje spoľahlivé a rovnomerné rozloženie síl v podklade
• Hlava kovového tŕňu je potiahnutá plastom, zlepšuje koeficient prenikania tepla a dodatočne chráni tŕň pred koróziou, čím sa predchádza následným tepelným mostom a korózii fasády v mieste kotvenia hmoždiniek
• Inovatívna konštrukcia zátky, veľké množstvo lepiacich "kapsúl a výstupkov" na pritláčacej strane taniera zvyšuje priľnavosť lepiacej malty. Vyššia tuhosť podpornej podložky znamená lepšiu držbu fixovaného materiálu
• Výrobok je certifikovaný podľa ETA-16/0509
• Univerzálne použitie
• Jednoduchá montáž

Aplikácia

• Na upevnenie minerálnej vlny (s podporou roznášacieho taniera TDX-90 a TDX-140)
• Na upevnenie expandovaného polystyrénu (EPS)
• Na upevnenie extrudovaného polystyrénu (XPS)

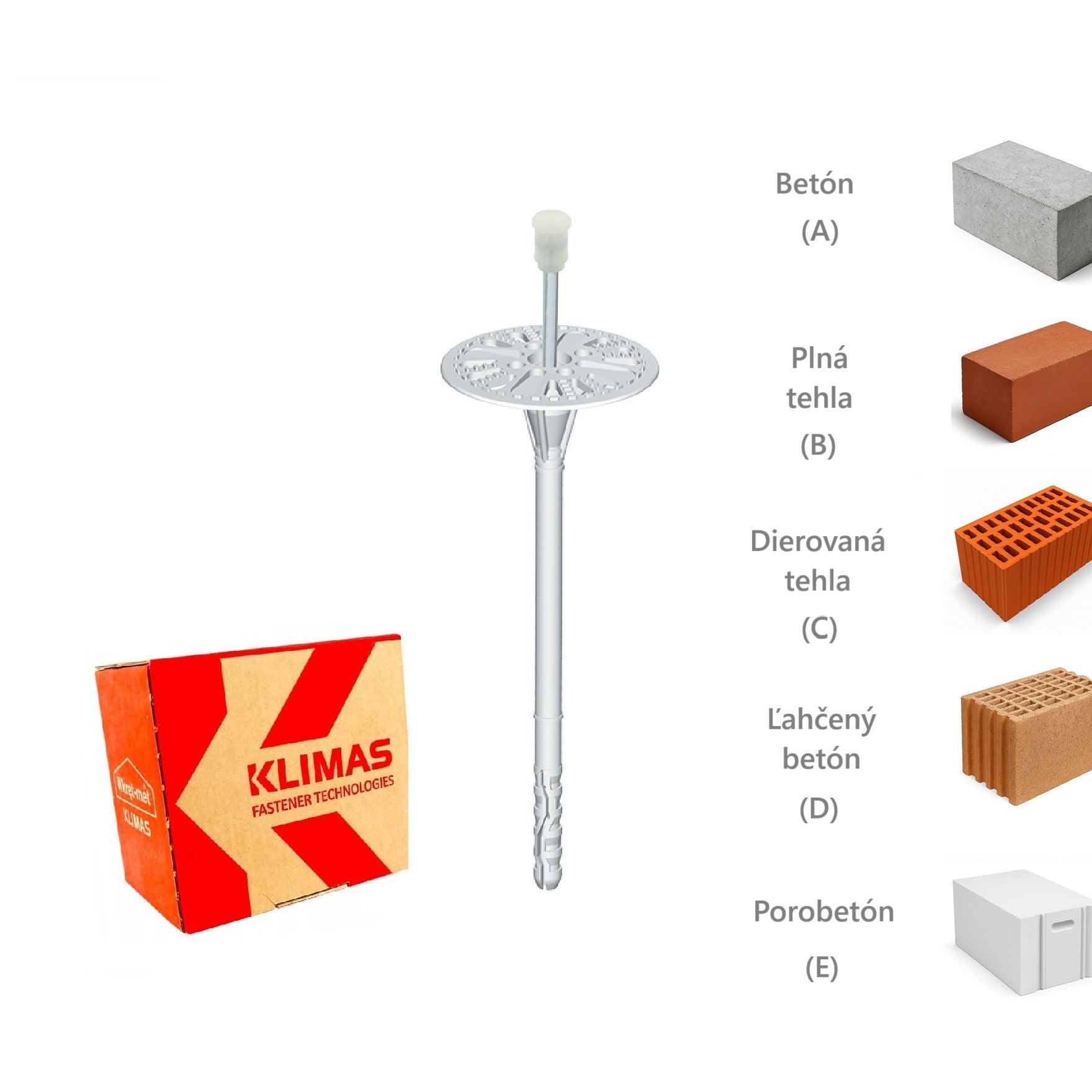

• Vhodná pre všetky podklady, ako je betón, plné a dierované tehly, ľahký betón a pórobetón (A, B, C, D, E)


Charakteristická únosnosť podľa ETA 16/0509

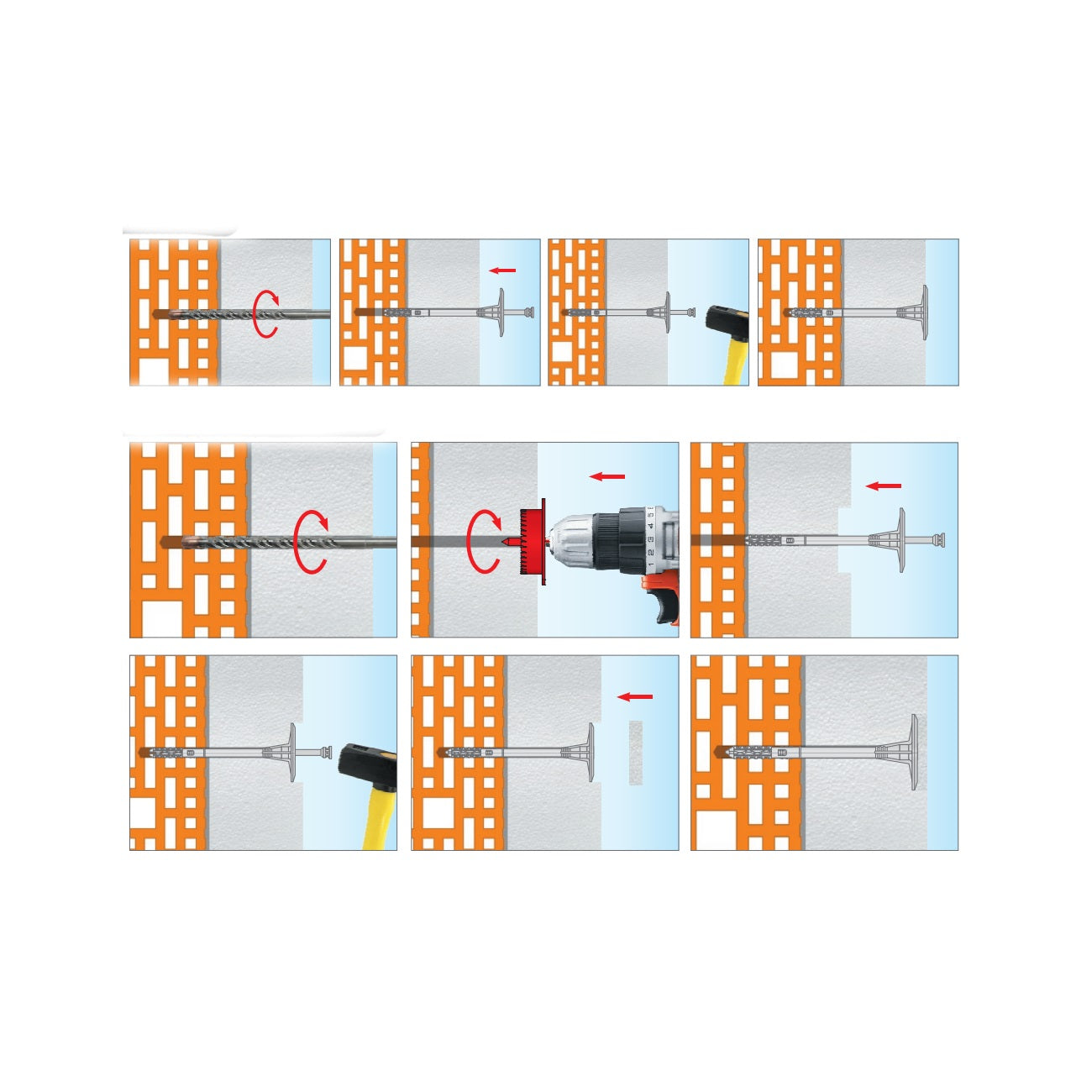

Návod na kotvenie hmoždiniek

1. Pred inštaláciou identifikujte podklad a vyberte vhodné hmoždinky.
2. Vyberte adekvátnu dĺžku hmoždinky tak, aby expanzná zóna bola v stavebnom materiáli steny.

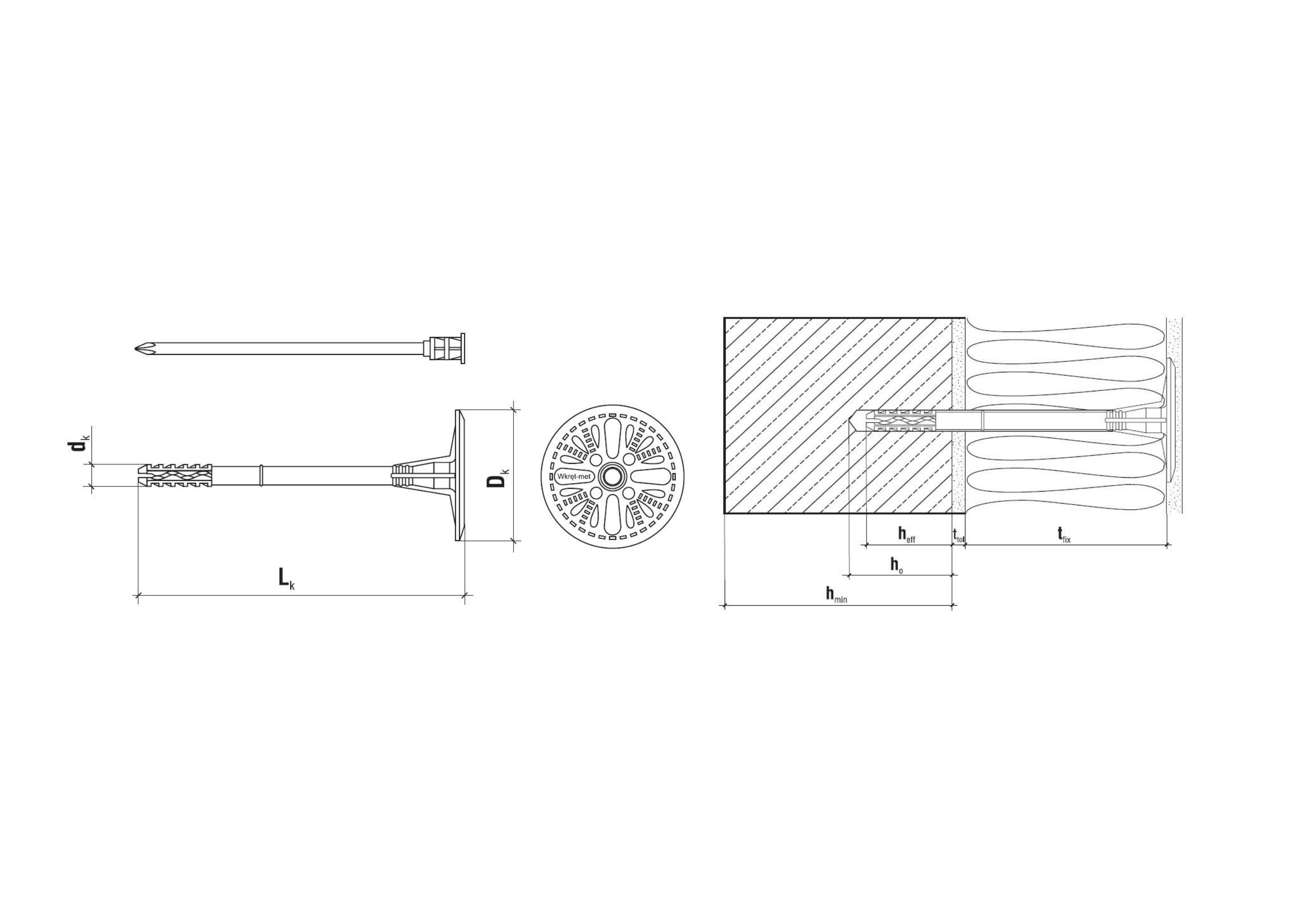

3. Správnu minimálnu dĺžku hmoždinky určíme súčtom: Ld = tfix + ttol + heff, kde: tfix - hrúbka izolačného materiálu k upevneniu,
   ttol - hrúbka podkladu (lepiaca malta + existujúca omietka),
   heff - hĺbka ukotvenia hmoždinky v podklade (uvedená v technickom liste).
4. Pred inštaláciou pripravte podklad podľa odporúčaní výrobcu ETICS. Izolant sa kotví podľa pokynov výrobcu systému ETICS, zvyčajne na ploche izolantu a na T-spojoch.
5. Správne pripevnite izolačné panely pomocou lepiacej malty.
6. Priemer vŕtaných otvorov by mal zodpovedať priemeru použitých hmoždiniek.
7. Vŕtané otvory v stene z pevných materiálov by mali byť hlbšie o minimálne 10 mm v porovnaní s hĺbkou ukotvenia hmoždinky.
8. Čistite vŕtané otvory v pevných materiáloch pohybom vŕtačky tam a späť pri zníženej rýchlosti, opakujte štyrikrát.
9. Vŕtanie otvorov v stene z dutých tehál a pórobetonu vykonajte bez nárazu, pretože to spôsobí prasknutie vnútorných stien substrátu a zníži sa vytrhávacia odolnosť hmoždiniek.
10. Počet hmoždiniek na 1 m² by mal byť stanovený v návrhu tepelnej izolácie alebo v kotviacom pláne spracovanom autorizovanou osobou pre konkrétnu stavbu.
    Odporúčaný počet hmoždiniek: pre POLYSTYRÉN:
    - do výšky 15 m od zeme použite minimálne 6 ks/m² v strednej časti steny a 8 ks/m² v rohovej oblasti.
    - nad 15 m od zeme použite minimálne 8 ks/m² v strednej časti steny a 10 ks/m² v rohovej oblasti; pre VLNITÉ MATERIÁLY by mal byť počet hmoždín v každej oblasti zvýšený o 2 ks/m².
    Odporúčanie nemá nahradiť návrh tepelnej izolácie!!
11. Pripevnite hmoždinky tak, aby miesto inštalácie odpovedalo oblasti, kde je na izolačnom panely umiestnená lepiaca malta.
12. Do dostatočne čistého otvoru zasuňte telo hmoždinky tak, aby podložka hmoždinky bola v kontakte s izolačným materiálom.
13. Potom riadene zatlačte oceľový tŕň do hmoždinky a opatrne zatlčte, aby sa hmoždinka pevne prichytila v stene.
14. Hmoždinky možno inštalovať do vyvŕtaných otvorov pomocou plastovej frézy na vŕtanie otvorov do polystyrénu WK-FT, aby horná plocha taniera lícovala s povrchom izolantu, tzv. zápustná montáž.

Balenie a skladovanie

Balené v papierovej krabici. Skladujte na suchom, zastrešenom mieste.
