Popis
KLIMAS Wkret-met WKTHERM-S Tanierová hmoždinka s kovovým tŕňom a skrátenou expanznou zónou Ø8 mm je plastová univerzálna fasádna tanierová hmoždinka skrutkovacia o priemere 8 mm s predmontovaným kovovým tŕňom a skrátenou expanznou zónou. Je určená pre mechanické kotvenie tepelnoizolačných fasádnych dosiek z minerálnej vlny, expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu - styroduru (XPS) v rámci kontaktného zatepľovacieho systému ETICS. Sú vhodné do náročnejších podmienok, hlavne pri náročných poveternostných podmienkach a výškových budovách ako bytové domy, paneláky, alebo veľké priemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D, E.

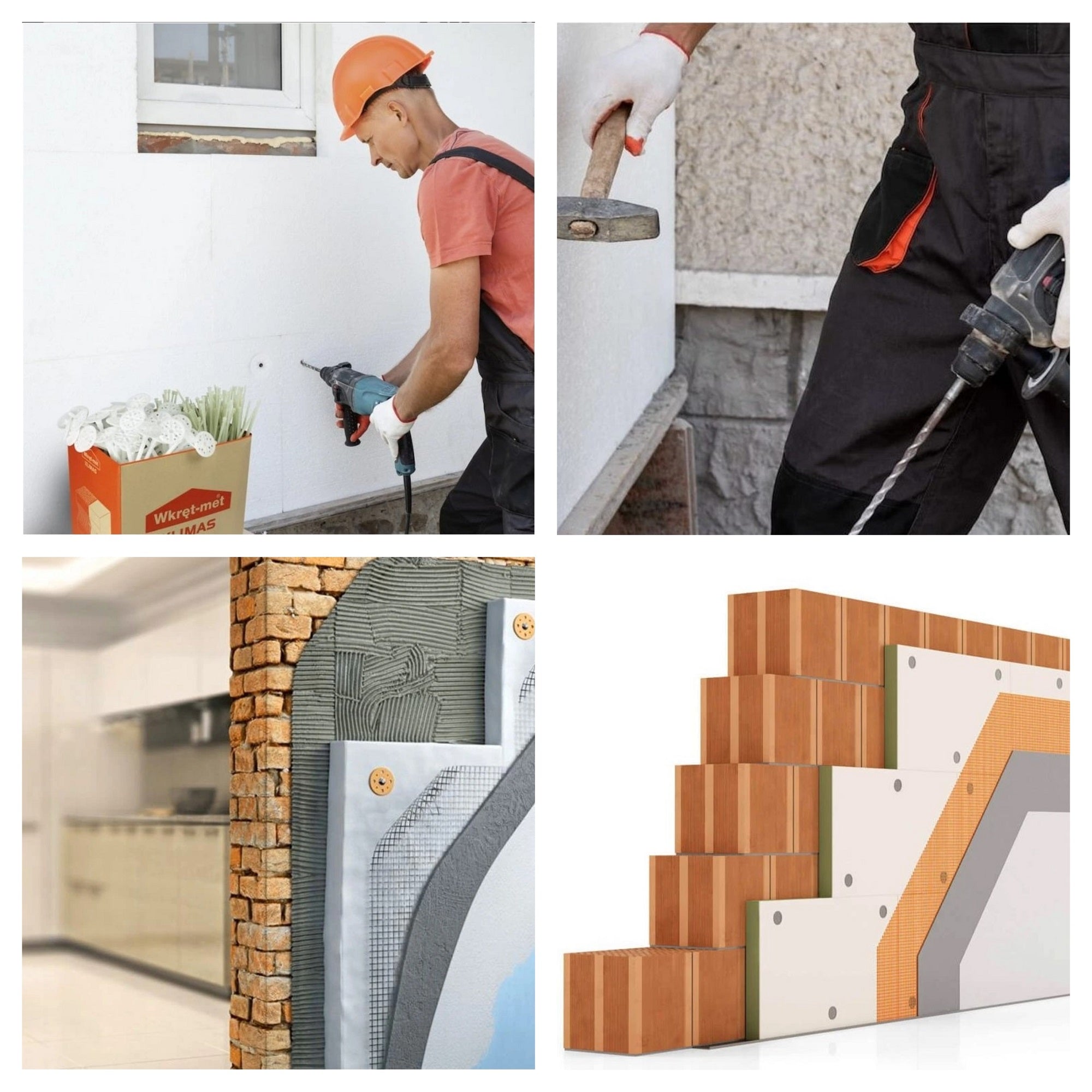

Tanierová hmoždinka je vyrobená z polypropylénu a kovový tŕň z galvanicky pozinkovanej ocele. Hlava tŕňa je opatrená plastovým krytom z polyamidu, čo znižuje tepelné straty. Táto hmoždinka sa na fasádu kotví najčastejšie tzv. zápustnou montážou, kedy je hmoždinka zafrézovaná do izolantu a následne zakrytá izolačnou zátkou z polystyrénu alebo minerálnej vlny. Po zatĺčení tŕňa sa hmoždinka zafixuje a vďaka tomu sa bezpečne zakotví v podkladovom materiáli. Pre zapustenie tanierových hmoždiniek do tepelnoizolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky. K dispozícii je tiež tanierová hmoždinka s predĺženou expanziou pre náročnejšie podmienky kotvenia.
Výhody
- Krátka expanzná zóna menšia hĺbka vŕtania prináša úsporu času a minimalizuje energiu s hĺbkou kotvenia 25 mm (A, B, C, D) a 65 mm (E)
- Skrutkovací tŕň TX-40 pre pohodlné a extrémne pevné zakotvenie oceľového tŕňa a celej hmoždiny
- Inovatívna konštrukcia zátky, veľké množstvo lepiacich "kapsúl a výstupkov" na pritláčacej strane taniera zvyšuje priľnavosť lepiacej malty. Vyššia tuhosť podpornej podložky znamená lepšiu držbu fixovaného materiálu
- Výrobok je certifikovaný podľa ETA-13/0724
- Univerzálne použitie
- Jednoduchá montáž
Aplikácia
- Na upevnenie minerálnej vlny (s podporou roznášacieho taniera TDX-90 a TDX-140)
- Na upevnenie expandovaného polystyrénu (EPS)
- Na upevnenie extrudovaného polystyrénu (XPS)

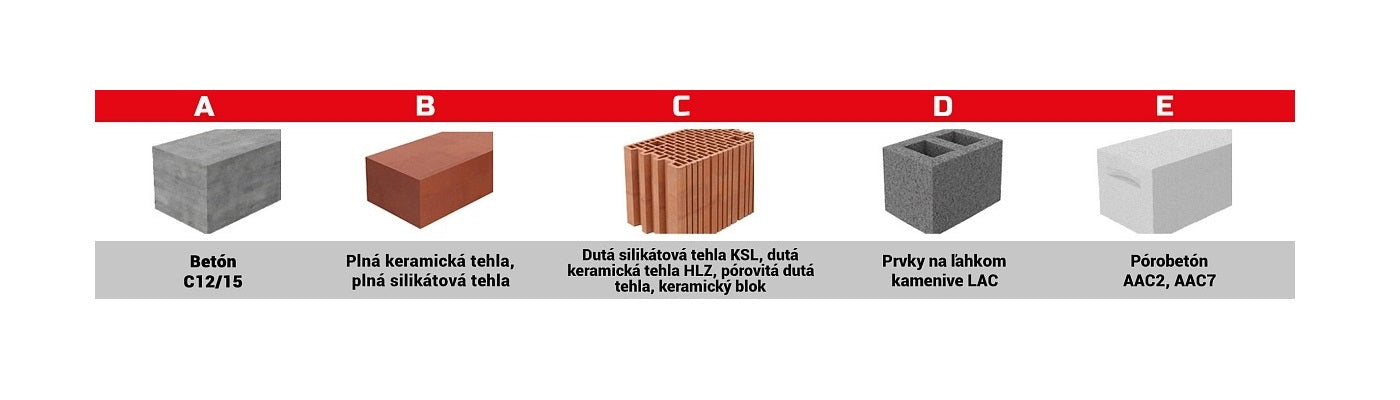

- Vhodná pre všetky podklady, ako je betón, plné a dierované tehly, ľahký betón a pórobetón (A, B, C, D, E)
Charakteristická únosnosť podľa ETA 13/0724
| Kategória podkladu | Podklad |
Hustota [kg/dm³] |
Charakteristická únosnosť [kN] |
| A | Betón C12/C15 | ≥ 2,25 | 1,20 |
| A | Betón C20/25 - C50/60 | ≥ 2,30 | 1,50 |
| B | Plné tehly z hliny | ≥ 2,00 | 1,50 |
| B | Keramické plné tehly | ≥ 2,00 | 1,50 |
| C |
Keramické dute bloky | ≥ 1,60 | 0,90 |
| C | Perforované tehly | ≥ 1,20 | 0,75 |
| C | Porotherm 25 | ≥ 0,80 | 0,75 |
| D | Betónové tvarnice s ľahčeným kamenivom | ≥ 0,88 | 0,90 |
| E | Pórobetón AAC 2 | ≥ 0,35 | 0,60 |
| E | Pórobetón AAC 7 | ≥ 0,65 | 1,20 |

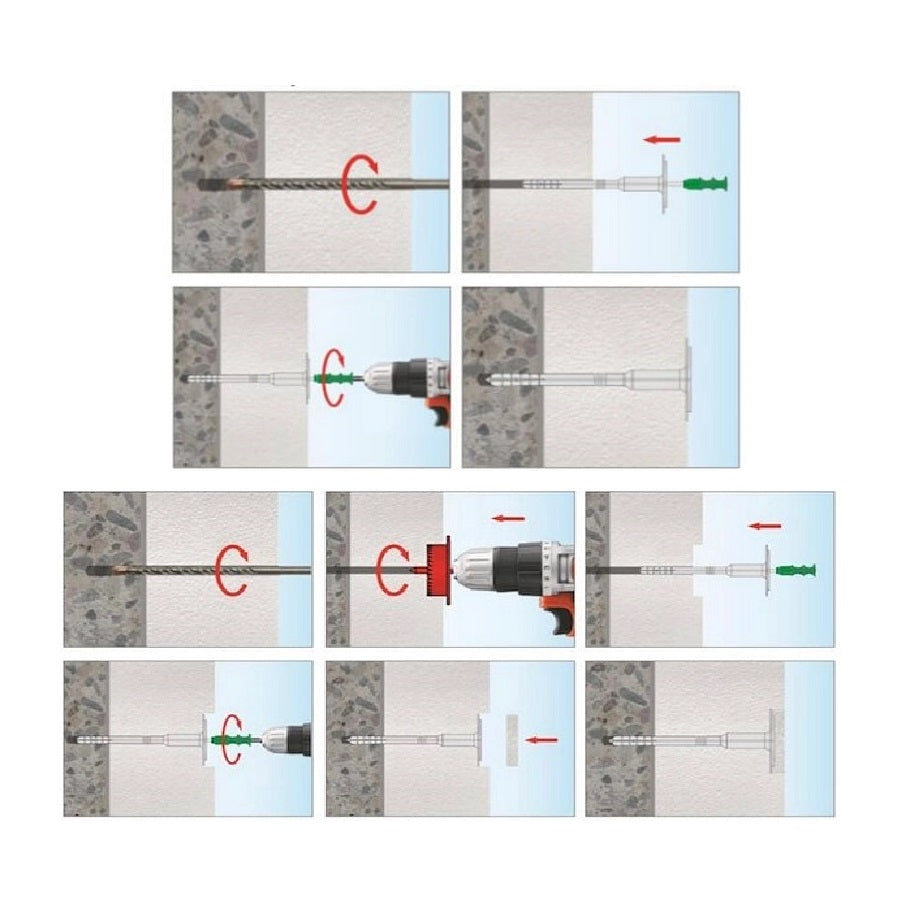

Návod na kotvenie hmoždiniek
- Pred inštaláciou identifikujte podklad a vyberte vhodné hmoždinky.
- Zvoľte primeranú dĺžku (hmoždinky) tak, aby expanzná zóna bola v stavebnom materiáli steny.
- Správnu minimálnu dĺžku hmoždinky určíme súčtom: Ld = tfix + ttol + heff, kde: tfix - hrúbka izolačného materiálu k upevneniu,
ttol - hrúbka podkladu (lepiaca malta + existujúca omietka),
heff - hĺbka ukotvenia hmoždinky v podklade (uvedená v technickom liste). - Pred inštaláciou pripravte podklad podľa odporúčaní výrobcu ETICS. Izolant sa kotví podľa pokynov výrobcu systému ETICS, zvyčajne na ploche izolantu a na T-spojoch.
- Správne pripevnite izolačné panely pomocou lepiacej malty.
- Priemer vŕtaných otvorov by mal zodpovedať priemeru použitých hmoždiniek.
- Vŕtané otvory v stene z pevných materiálov by mali byť hlbšie o minimálne 10 mm v porovnaní s hĺbkou ukotvenia hmoždinky.
- Čistite vŕtané otvory v pevných materiáloch pohybom vŕtačky tam a späť pri zníženej rýchlosti, opakujte štyrikrát.
- Vŕtanie otvorov v stene z dutých tehál a pórobetonu vykonajte bez nárazu, pretože to spôsobí prasknutie vnútorných stien substrátu a zníži sa vytrhávacia odolnosť hmoždiniek.
-
Počet hmoždiniek na 1 m² by mal byť stanovený v návrhu tepelnej izolácie alebo v kotviacom pláne spracovanom autorizovanou osobou pre konkrétnu stavbu.
Odporúčaný počet hmoždiniek: pre POLYSTYRÉN a STYRODUR:
- do výšky 15 m od zeme použite minimálne 6 ks/m² v strednej časti steny a 8 ks/m² v rohovej oblasti.
- nad 15 m od zeme použite minimálne 8 ks/m² v strednej časti steny a 10 ks/m² v rohovej oblasti; pre VLNITÉ MATERIÁLY by mal byť počet hmoždín v každej oblasti zvýšený o 2 ks/m².
Odporúčanie nemá nahradiť návrh tepelnej izolácie!! - Pripevnite hmoždinky tak, aby miesto inštalácie odpovedalo oblasti, kde je na izolačnom panely umiestnená lepiaca malta.
- Do dostatočne čistého otvoru zasuňte telo hmoždinky tak, aby podložka hmoždinky bola v kontakte s izolačným materiálom.
- Potom riadene zatlačte oceľový tŕň do hmoždinky a opatrne zatlčte, aby sa hmoždinka pevne prichytila v stene.
- Hmoždinky možno inštalovať do vyvŕtaných otvorov pomocou plastovej frézy na vŕtanie otvorov do polystyrénu WK-FT, aby horná plocha taniera lícovala s povrchom izolantu, tzv. zápustná montáž.
- Po namontovaní hmoždinky zakryte miesto montáže polystyrénovou zátkou.
Balenie a skladovanie
Balené v papierovej krabici. Skladujte na suchom, zastrešenom mieste.
Súbory k stiahnutiu

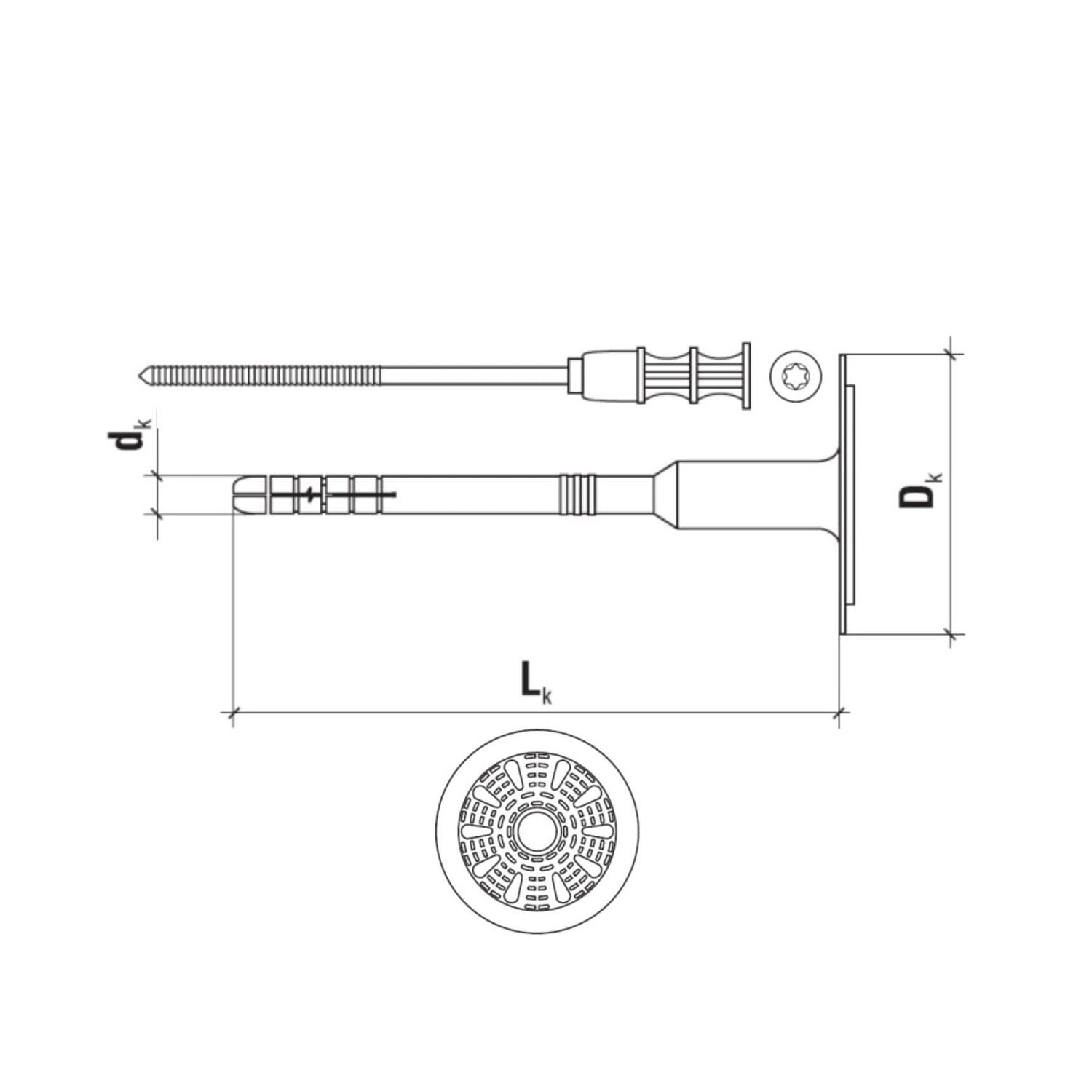

Technické parametry
| Špecifikácia | WKTHERM-S (kovový tŕň) |
| Typ tŕňa | skrutkovací |
| Priemer Ø hrôtu dk[mm] | 8 |
| Priemer Ø taniera Dk[mm] | 60 |
| Kotviaca hĺbka:A, B, C, D, E heff[mm] | 25 (65-E) |
| Hĺbka vŕtania:A, B, C, D, E h0[mm] | 35 (75-E) |
| Tuhosť prítlačného taniera S [kN/mm] | 0,6 |
| Výrobca | Klimas Wkret-met |
