Popis

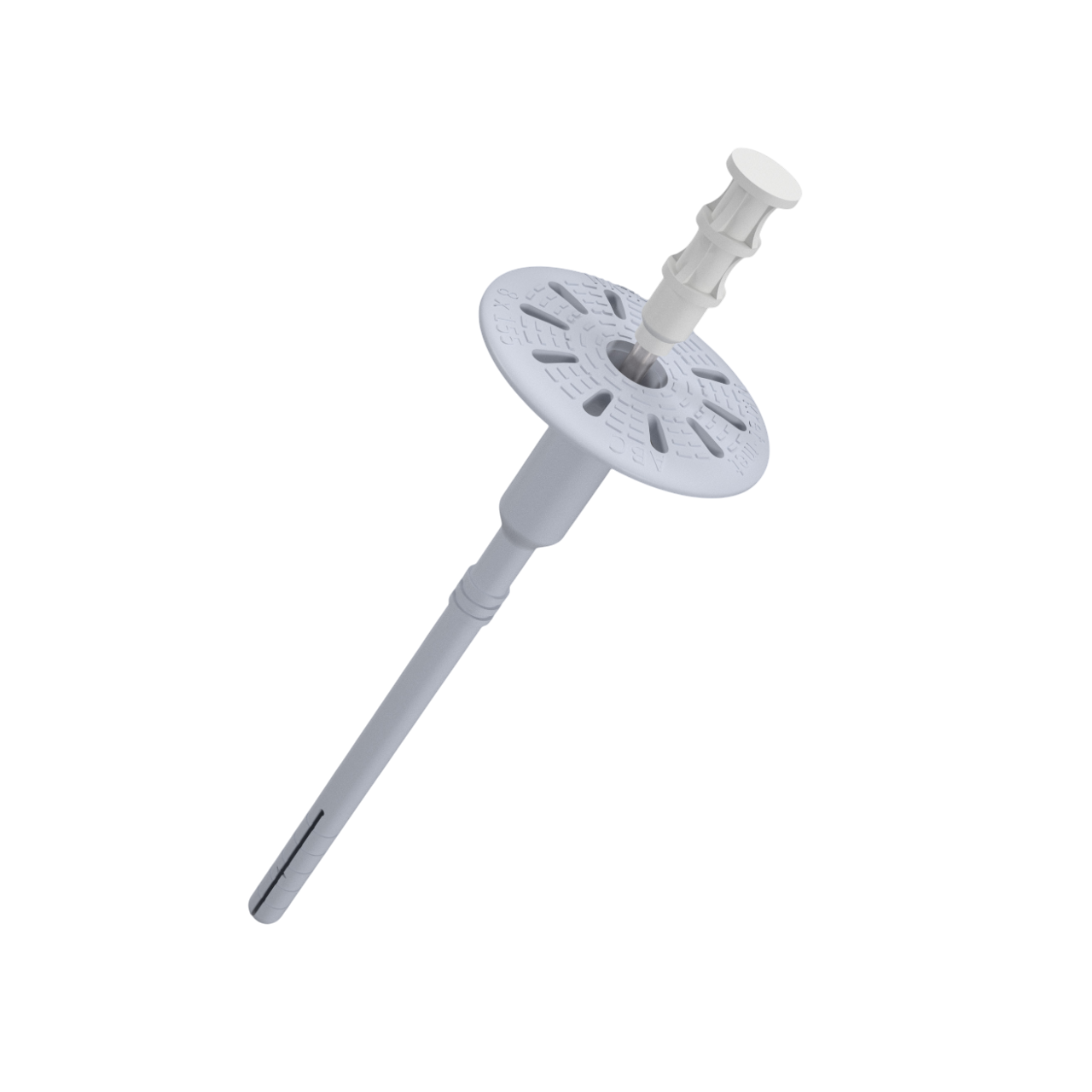

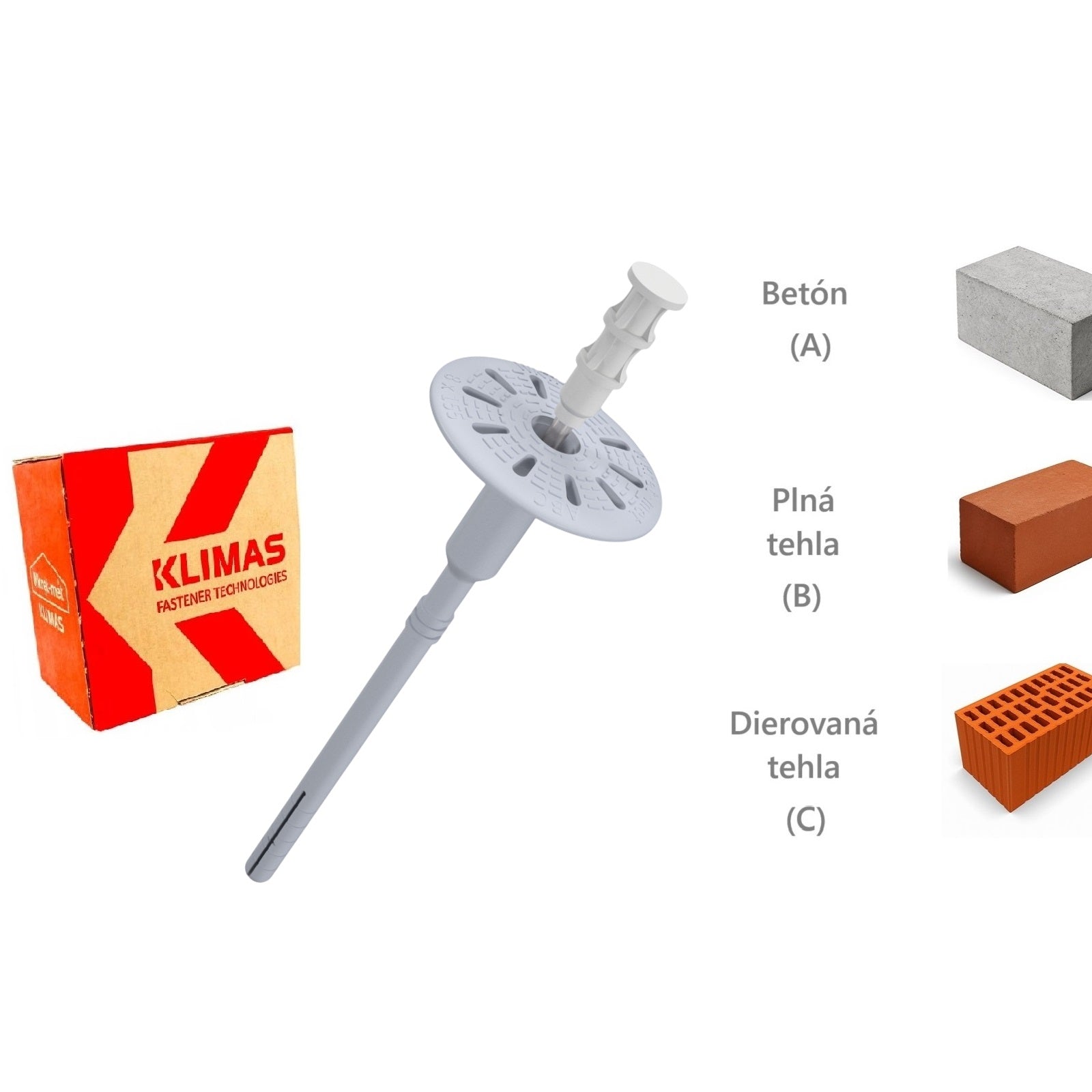

KLIMAS Wkret-met WKTHERM Tanierová hmoždinka s kovovým tŕňom a skrátenou expanznou zónou Ø8 mm je plastová univerzálna fasádna tanierová hmoždinka zatĺkacia o priemere 8 mm s predmontovaným kovovým tŕňom a skrátenou expanznou zónou. Je určená pre mechanické kotvenie tepelnoizolačných fasádnych dosiek z minerálnej vlny, expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu - styroduru (XPS) v rámci kontaktného zatepľovacieho systému ETICS.
Sú vhodné do náročnejších podmienok, hlavne pri náročných poveternostných podmienkach a výškových budovách ako bytové domy, paneláky, alebo veľké priemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického betónu, alebo muriva z plných a dierovaných tehál, teda do podkladov kategórií A, B, C.

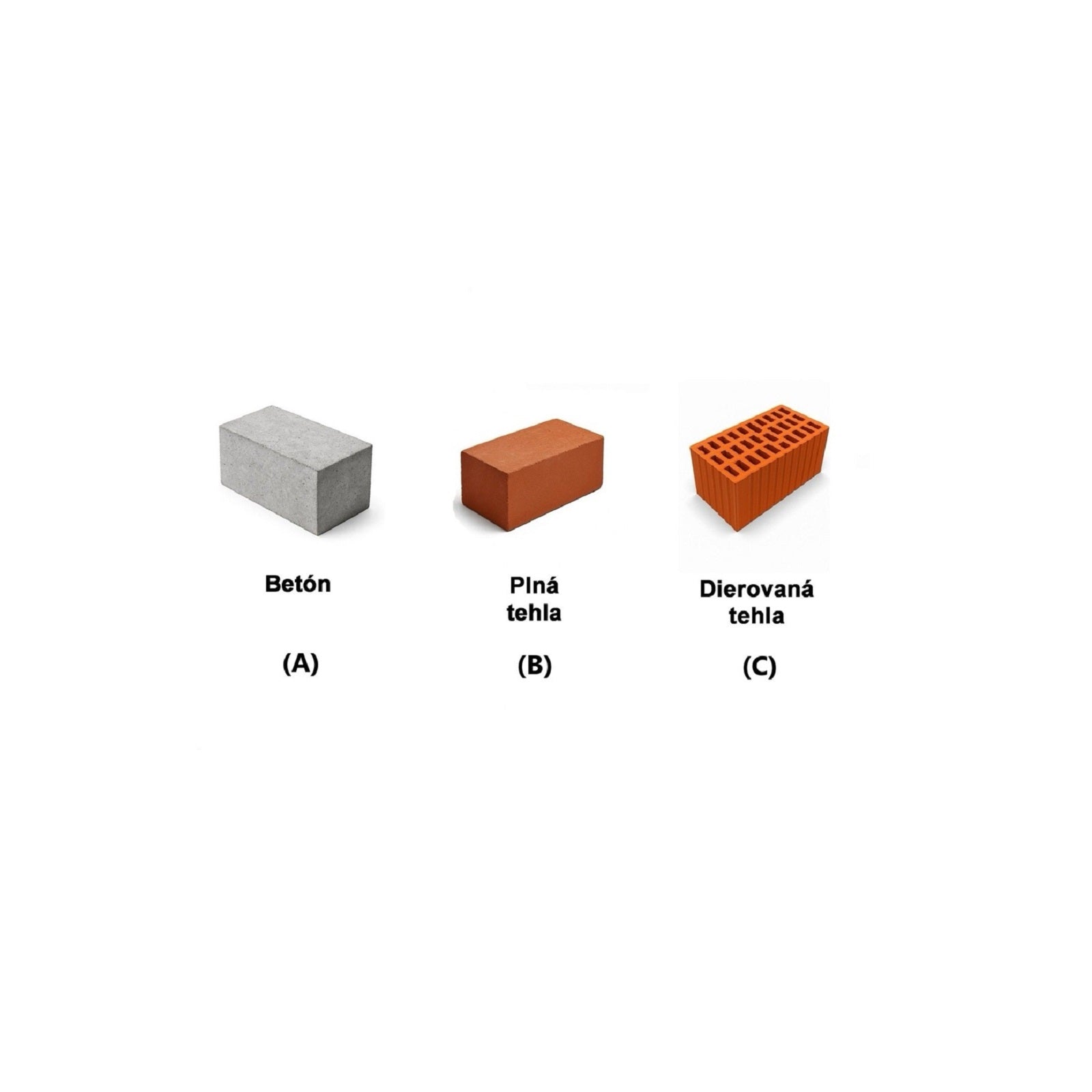

Kategórie podkladu
A = betón
B = plná tehla
C = dierovaná tehla
Výhody
- Krátka expanzná zóna menšia hĺbka vŕtania prináša úsporu času a minimalizuje energiu
- Výrobok je certifikovaný podľa ETA-11/0232
- Univerzálne použitie
- Jednoduchá montáž
Aplikácia
- Na upevnenie minerálnej vlny (s podporou prítlačného taniera TDX-90 a TDX-140)
- Na upevnenie expandovaného polystyrénu (EPS)
- Na upevnenie extrudovaného polystyrénu (XPS)
Charakteristická únosnosť podľa ETA 11/0232
| Kategória podkladu | Podklad |
Hustota [kg/dm³] |
Charakteristická únosnosť [kN] |
| A | Betón C12/C15 | ≥ 2,25 | 1,20 |
| A | Betón C20/25 - C50/60 | ≥ 2,30 | 1,50 |
| B | Plné tehly z hliny | ≥ 1,70 | 1,50 |
| B | Keramické plné tehly | ≥ 2,00 | 1,50 |
| C |
Keramické duté bloky | ≥ 1,60 | 1,20 |
| C | Perforované tehly | ≥ 0,95 | 0,60 |
| C | Porotherm 25 | ≥ 0,80 | 0,60 |
| C | MEGA-MAX 250 | ≥ 0,80 | 0,60 |
Spôsob inštalácie
- Pred začatím montáže je potrebné identifikovať podklad a zvoliť upevňovacie prvky určené pre daný typ podkladu.
- Je potrebné zvoliť vhodnú dĺžku upevňovacieho prvku tak, aby expanzná zóna bola umiestnená v materiáli nosnej konštrukcie steny.
- Minimálna dĺžka upevňovacieho prvku je: Ld = tfix + ttol + heff, kde:
tfix - hrúbka pripevňovaného tepelnoizolačného materiálu
ttol - hrúbka vyrovnávacích vrstiev (lepiaca malta + existujúca omietka)
heff - hĺbka kotvenia upevňovacieho prvku do podkladu (uvedená v technickom liste a technickom schválení) - Pred montážou musí byť podklad pripravený podľa odporúčaní výrobcu zatepľovacieho systému ETICS.
- Tepelnoizolačné dosky musia byť adekvátne pripevnené lepiacou maltou.
- Priemer vyvŕtaných otvorov musí zodpovedať priemeru použitých upevňovacích prvkov.
- Otvory v pevných podkladoch musia byť aspoň o 10 mm hlbšie ako hĺbka kotvenia upevňovacieho prvku.
- Vyčistite otvory v pevných podkladoch od prachu a vrtákov spätným pohybom vrtáka pri zníženej rýchlosti, opakujte štyrikrát.
- V dutých tehlách vŕtajte bez príklepu, aby nedošlo k poškodeniu vnútorných stien podkladu a k zníženiu vytrhovacej odolnosti upevňovacích prvkov.
- Hmoždinky umiestnite tak, aby montážne miesto zodpovedalo oblasti nanesenia lepidla na tepelnoizolačnej doske.

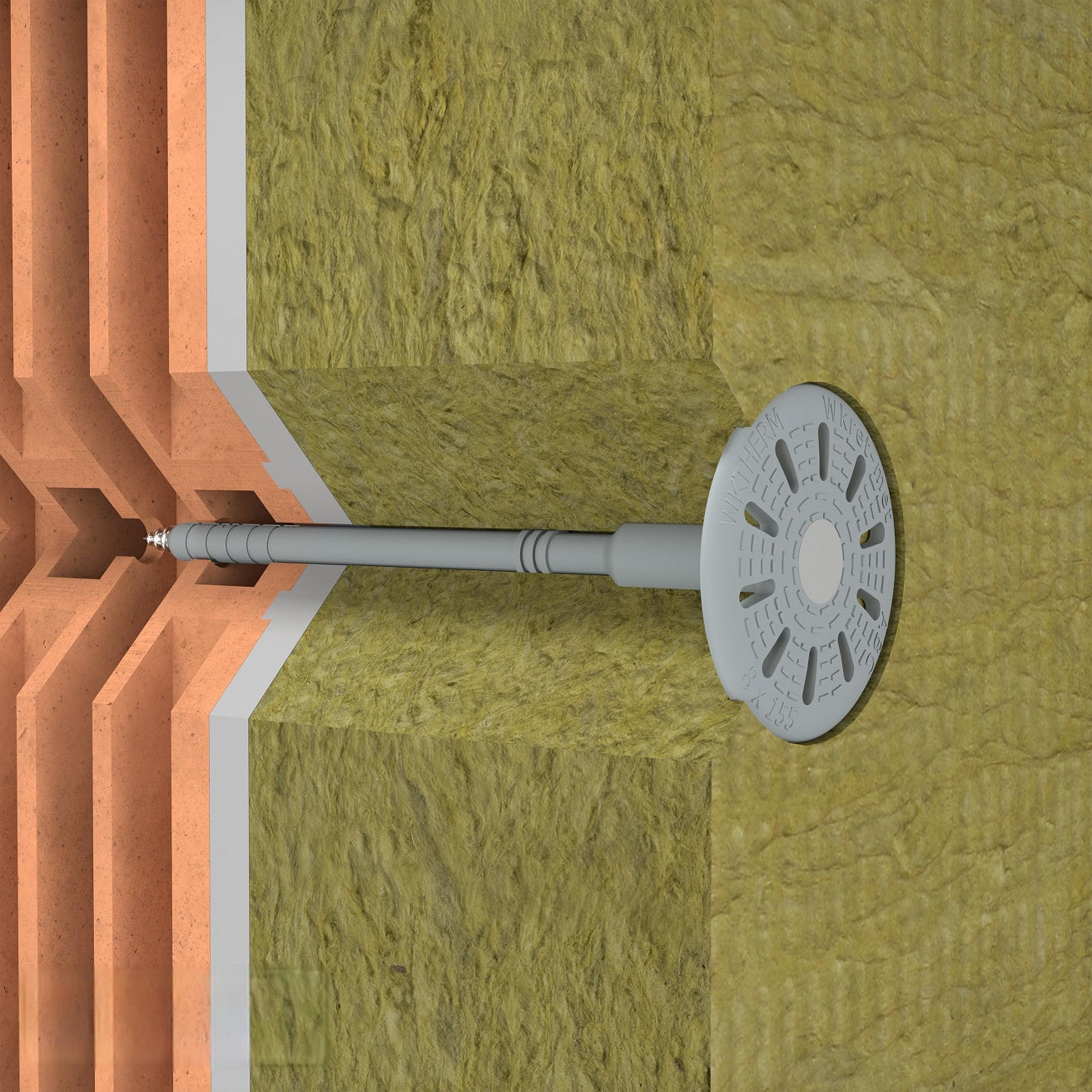

- Do dostatočne čistého otvoru zasuňte telo hmoždinky tak, aby podložka hmoždinky bola v kontakte s izolačným materiálom.
- Potom riadene zatlačte oceľový tŕň do hmoždinky a opatrne zatlčte, aby sa hmoždinka pevne prichytila v stene.
- Hmoždinky možno inštalovať do vyvŕtaných otvorov pomocou plastovej frézy na vŕtanie otvorov do polystyrénu WK-FT, aby horná plocha taniera lícovala s povrchom izolantu, tzv. zápustná montáž.
-
Po namontovaní hmoždinky zakryte miesto montáže polystyrénovou zátkou.
Tabuľka pre výber správneho rozmeru fasádnej hmoždinky
Ld = tfix + ttol + heff, kde:
tfix - hrúbka pripevňovaného tepelnoizolačného materiálu
ttol - hrúbka vyrovnávacích vrstiev (lepiaca malta + existujúca omietka)
heff - hĺbka kotvenia upevňovacieho prvku do podkladu (uvedená v technickom liste a technickom schválení)
Príklad (bez frézy): hrúbka izolačného materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 25 mm (heff) = 135 mm (dĺžka hmoždinky) = WKTHERM-08135
| Kód produktu |
Priemer a dĺžka |
Hrúbka tepelnoizolačného materiálu tfix [mm] | Počet ks v balení | |||
|
Nové budovy (ttol vrstva lepidla 10 mm) |
Staré budovy (ttol vrstva lepidla 10 mm + 20 mm stará omietka) |
|||||
| Bez frézy | S frézou | Bez frézy | S frézou | |||
| WKTHERM-08095 | 8x95 | 60 | 80 | 40 | 60 | 200 |
| WKTHERM-08115 | 8x115 | 80 | 100 | 60 | 80 | 200 |
| WKTHERM-08135 | 8x135 | 100 | 120 | 80 | 100 | 200 |
| WKTHERM-08155 | 8x155 | 120 | 140 | 100 | 120 | 200 |
| WKTHERM-08175 | 8x175 | 140 | 160 | 120 | 140 | 200 |
| WKTHERM-08195 | 8x195 | 160 | 180 | 140 | 160 | 200 |
| WKTHERM-08215 | 8x215 | 180 | 200 | 160 | 180 | 100 |
| WKTHERM-08235 | 8x235 | 200 | 220 | 180 | 200 | 100 |
| WKTHERM-08255 | 8x255 | 220 | 240 | 200 | 220 | 100 |
| WKTHERM-08275 | 8x275 | 240 | 260 | 220 | 240 | 100 |
| WKTHERM-08295 | 8x295 | 260 | 280 | 240 | 260 | 100 |
Súbory k stiahnutiu
Technické parametry
| Typ tŕňa | Zatĺkací |
| Priemer Ø tela (dk) | 8 mm |
| Priemer Ø taniera (Dk) | 60 mm |
| Hĺbka kotvenia (heff) | 25 mm |
| Hĺbka otvoru (h0) | 35 mm |
| Pevnosť tanierika (S) | 0,60 kN/mm |
| Tŕň | Pozinkovaná oceľ, hlava pokrytá PA+GF |
| Certifikácia | ETA-11/0232 |
