Popis

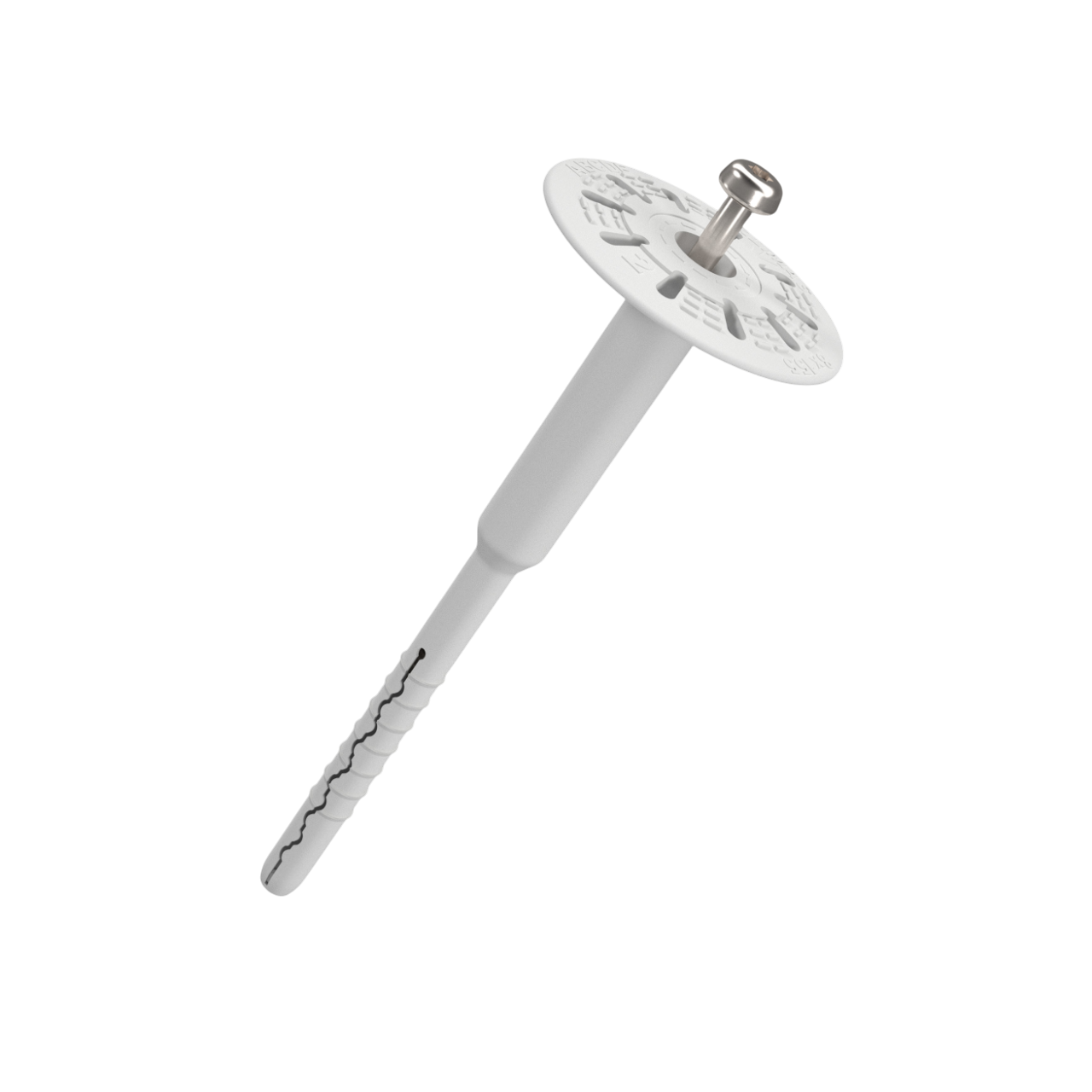

KLIMAS Wkret-met ThermoDrive-V2 Tanierová hmoždinka s kovovou skrutkou Ø8 mm je plastová univerzálna fasádna tanierová hmoždinka skrutkovacia o priemere 8 mm s predmontovanou kovovou skrutkou. Je určená pre mechanické kotvenie tepelnoizolačných fasádnych dosiek z minerálnej vlny, expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu - styroduru (XPS) v rámci kontaktného zatepľovacieho systému ETICS.
Sú vhodné do náročnejších podmienok, hlavne pri náročných poveternostných podmienkach a výškových budovách ako bytové domy, paneláky, alebo veľké priemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D, E.

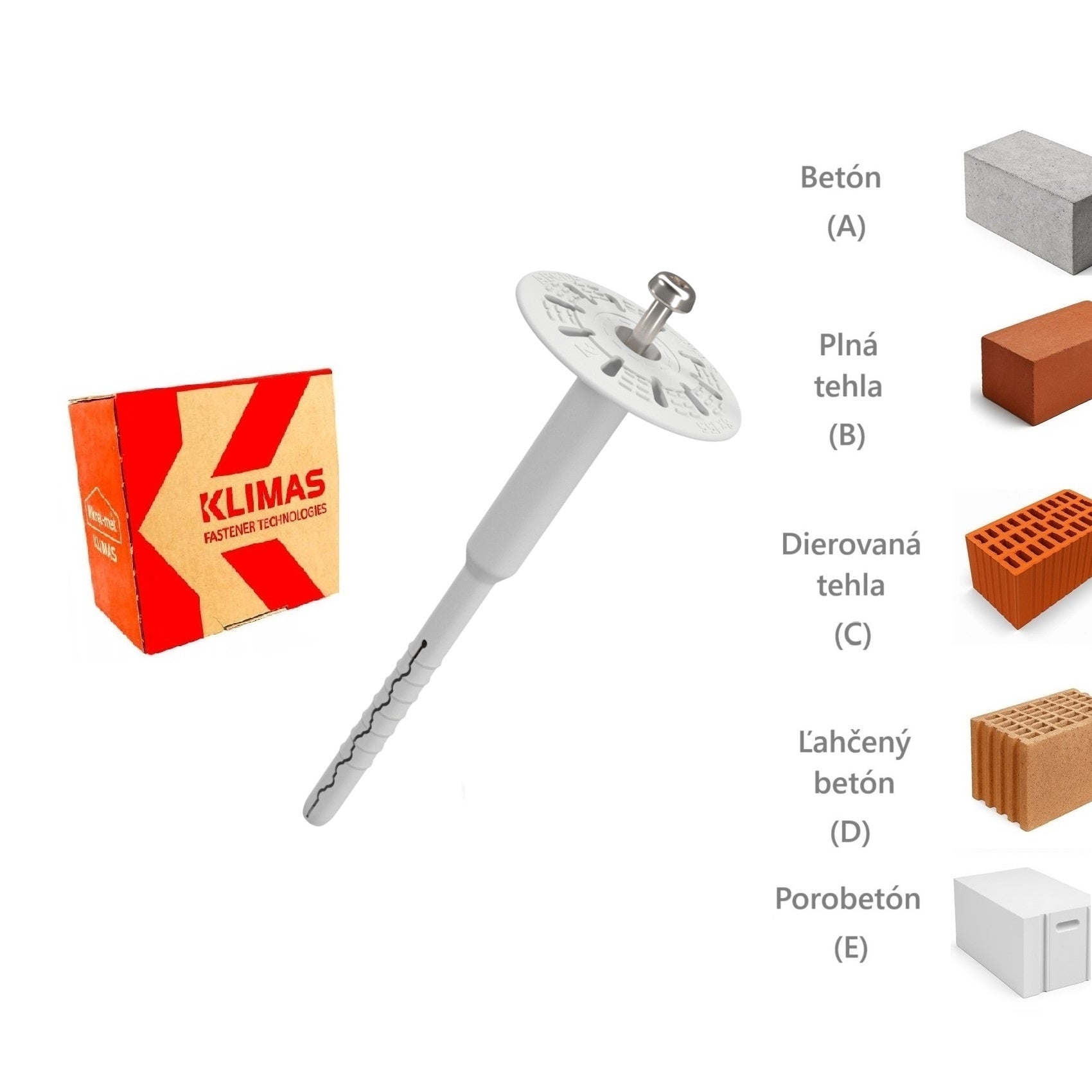

Kategórie podkladu
A = betón
B = plná tehla
C = dierovaná tehla
D = ľahčený betón
E = pórobetón
Výhody
- Skrutkovací tŕň TX-30 pre pohodlné a extrémne pevné zakotvenie oceľového tŕňa a celej hmoždiny
- Výrobok je certifikovaný podľa ETA-22/0611
- Univerzálne použitie
- Jednoduchá montáž
Aplikácia
- Na upevnenie minerálnej vlny (s podporou prítlačného taniera TDX-90 a TDX-140)
- Na upevnenie expandovaného polystyrénu (EPS)
- Na upevnenie extrudovaného polystyrénu (XPS)
Charakteristická únosnosť podľa ETA-22/0611
Kategória podkladu | Podklad |
Hustota [kg/dm³] |
Charakteristická únosnosť [kN] |
A | Betón C12/C15 | ≥ 2,25 | 1,50 |
A | Betón C20/25 - C50/60 | ≥ 2,30 | 1,50 |
A | Tenké závesné steny vyrobené z betónu C16/20 - C50/60, hrúbka 40 mm ÷ 100 mm | ≥ 2,00 | 1,50 |
B | Plné tehly z hliny | ≥ 2,00 | 1,50 |
B | Plná vápenno-piesková tehla KS | ≥ 2,00 | 1,50 |
C |
Keramické duté bloky | ≥ 1,60 | 1,50 |
C | Perforované tehly | ≥ 1,20 | 1,50 |
C | Porotherm 25 a MAX 250 | ≥ 0,80 | 1,20 |
C | Ľahčené betónové dierované tvárnice HBL | ≥ 0,80 | 1,50 |
D | Betónové tvarnice s ľahčeným kamenivom | ≥ 0,88 | 1,20 |
C | Tekno Amer blok PK17,8 | ≥ 1,50 | 1,50 |
C | Tekno Amer blok PK19 | ≥ 1,10 | 1,50 |
E | Pórobetón AAC 2 | ≥ 0,35 | 1,20 |
E | Pórobetón AAC 7 | ≥ 0,65 | 1,50 |
Spôsob inštalácie
- Pred montážou identifikujte podklad a vyberte vhodné hmoždinky.
- Zvoľte dostatočnú dĺžku hmoždinky tak, aby expanzná zóna bola v nosnom materiáli steny.
- Minimálna dĺžka upevňovacieho prvku je: Ld = tfix + ttol + heff, kde:
tfix - hrúbka pripevňovaného tepelnoizolačného materiálu
ttol - hrúbka vyrovnávacích vrstiev (lepiaca malta + existujúca omietka)
heff - hĺbka kotvenia upevňovacieho prvku do podkladu (uvedená v technickom liste a technickom schválení) - Pred montážou pripravte podklad podľa odporúčaní výrobcu ETICS.
- Tepelnoizolačné dosky správne prilepte pomocou lepidla.
- Priemer vyvŕtaných otvorov musí zodpovedať priemeru použitých hmoždiniek.
- Otvory do pevných materiálov musia byť vyvŕtané o min. 10 mm hlbšie, ako je hĺbka ukotvenia hmoždinky, alebo o min. 30 mm hlbšie pri použití montážneho náradia ThermoDrive-V2 - len v prípade zápustnej montáže.
- Otvory do pevných materiálov vyčistite pohybom vrtáka dopredu a dozadu pri znížených otáčkach, opakujte štyrikrát.
- Otvory do dutých tehál a pórobetónu vrtajte bez príklepu, aby nedošlo k poškodeniu vnútorných stien podkladu, čo by znížilo výťažnosť hmoždiniek.
- Hmoždinky inštalujte tak, aby miesto upevnenia zodpovedalo ploche, kde je nanesené lepidlo na izolačnej doske.
- Telo hmoždinky zapustite tak, aby golier hmoždinky lícoval s povrchom tepelnej izolácie.
- Potom zaskrutkujte tŕň - tým sa hmoždinka upevní do tepelnej izolácie (použite nástavec TORX-30).
- Po zaskrutkovaní tŕňa nasaďte polystyrénovú zátku KSV - len pre povrchovú montáž.
- Hmoždinky je možné inštalovať aj do otvorov vyrezaných frézou na polystyrén WK-FT alebo frézou na minerálnu vlnu WK-FM - pre zápustnú montáž.

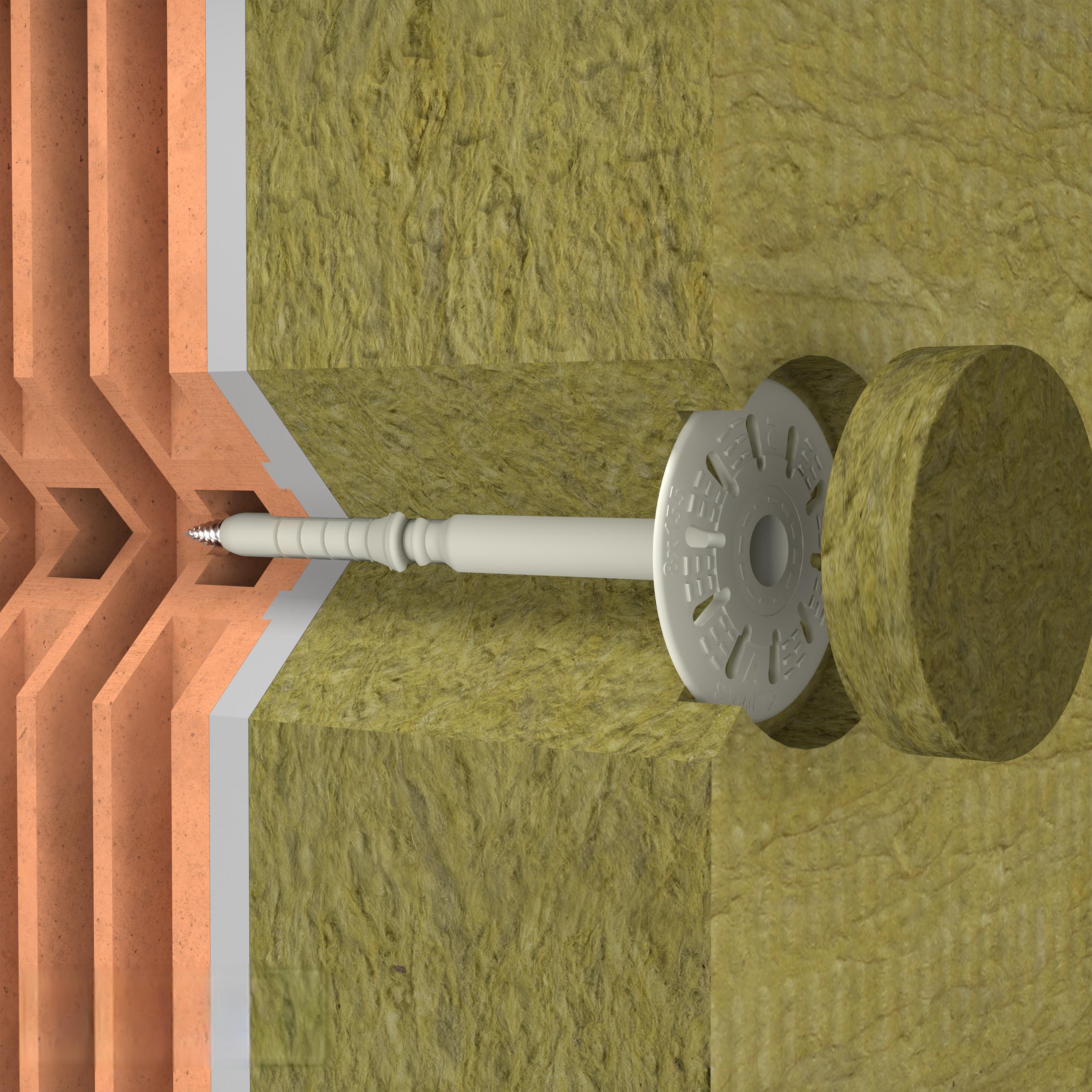

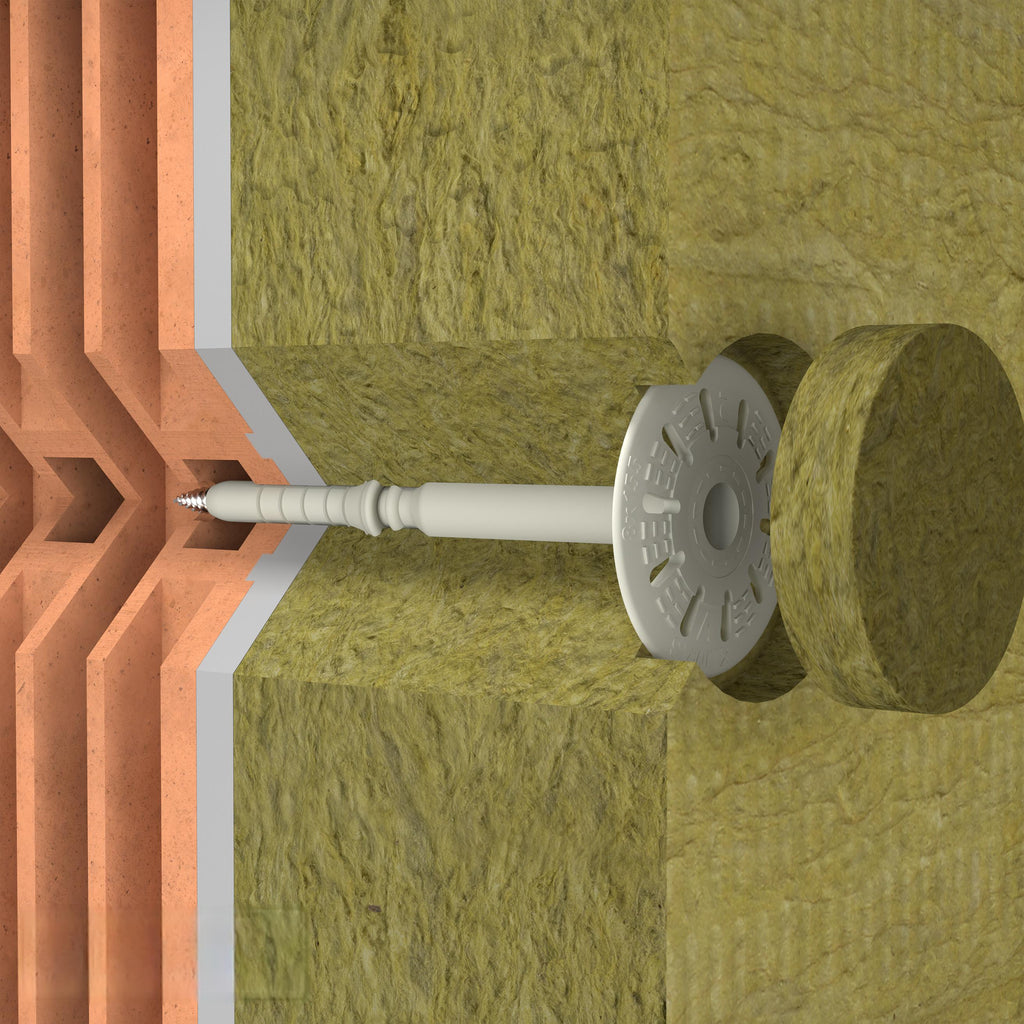

- Zápustná montáž sa môže vykonať aj bez vyrezania otvorov, použitím špeciálnych fréz na polystyrén alebo vlnu, pomocou montážneho náradia ThermoDrive-V2 - ako alternatíva pre zápustnú montáž.
- Po inštalácii hmoždinky by malo byť miesto inštalácie prekryté polystyrénovou zátkou KS/KSG alebo minerálnou zátkou EDMW - pre zápustnú montáž.
Tabuľky pre výber správneho rozmeru fasádnej hmoždinky
Povrchová inštalácia
Kód produktu |
Priemer a dĺžka |
KATEGÓRIE PODKLADU A,B,C,D (vrátane lepiacej vrstvy ttol 10 mm*) |
KATEGÓRIA PODKLADU E (vrátane lepiacej vrstvy ttol 10 mm*) |
Počet ks v balení | ||
Rozsah hrúbky tepelnoizolačného materiálu [mm] | Efektívna hĺbka kotvenia [mm] | Rozsah hrúbky tepelnoizolačného materiálu [mm] | Efektívna hĺbka kotvenia [mm] | |||
ThermoDrive-V2-08135(200) | 8x135 | 80-100 | 45-25 | 80 | 45 | 200 |
ThermoDrive-V2-08155(200) | 8x155 | 80-120 | 65-25 | 80-100 | 65-45 | 200 |
ThermoDrive-V2-08175(200) | 8x175 | 100-140 | 65-25 | 100-120 | 65-45 | 200 |
ThermoDrive-V2-08195(200) | 8x195 | 120-160 | 65-25 | 120-140 | 65-45 | 200 |
ThermoDrive-V2-08215(100) | 8x215 | 140-180 | 65-25 | 140-160 | 65-45 | 100 |
ThermoDrive-V2-08235(100) | 8x235 | 160-200 | 65-25 | 160-180 | 65-45 | 100 |
ThermoDrive-V2-08255(100) | 8x255 | 180-220 | 65-25 | 180-200 | 65-45 | 100 |
ThermoDrive-V2-08275(100) | 8x275 | 200-240 | 65-25 | 200-220 | 65-45 | 100 |
ThermoDrive-V2-08295(100) | 8x295 | 220-260 | 65-25 | 220-240 | 65-45 | 100 |
ThermoDrive-V2-08315(100) | 8x315 | 240-280 | 65-25 | 240-260 | 65-45 | 100 |
ThermoDrive-V2-08335(100) | 8x335 | 260-300 | 65-25 | 260-280 | 65-45 | 100 |
ThermoDrive-V2-08355(100) | 8x355 | 280-320 | 65-25 | 280-300 | 65-45 | 100 |
ThermoDrive-V2-08375(100) | 8x375 | 300-340 | 65-25 | 300-320 | 65-45 | 100 |
ThermoDrive-V2-08395(100) | 8x395 | 320-360 | 65-25 | 320-340 | 65-45 | 100 |
ThermoDrive-V2-08415(100) | 8x415 | 340-380 | 65-25 | 340-360 | 65-45 | 100 |
ThermoDrive-V2-08435(100) | 8x435 | 360-400 | 65-25 | 360-380 | 65-45 | 100 |
ThermoDrive-V2-08455(100) | 8x455 | 380-420 | 65-25 | 380-400 | 65-45 | 100 |
*pri hrúbke lepiacej vrstvy >10 mm zohľadnite rozdiel pri výbere dĺžky hmoždinky
Zápustná inštalácia
Kód produktu |
Priemer a dĺžka |
KATEGÓRIE PODKLADU ABCD (vrátane lepiacej vrstvy ttol 10 mm*) |
KATEGÓRIA PODKLADU E (vrátane lepiacej vrstvy ttol 10 mm*) |
Počet ks v balení | ||
Rozsah hrúbky tepelnoizolačného materiálu [mm] | Efektívna hĺbka kotvenia [mm] | Rozsah hrúbky tepelnoizolačného materiálu [mm] | Efektívna hĺbka kotvenia [mm] | |||
ThermoDrive-V2-08135(200) | 8x135 | 100-120 | 45-25 | 100 | 45 | 200 |
ThermoDrive-V2-08155(200) | 8x155 | 100-140 | 65-25 | 100-120 | 65-45 | 200 |
ThermoDrive-V2-08175(200) | 8x175 | 120-160 | 65-25 | 120-140 | 65-45 | 200 |
ThermoDrive-V2-08195(200) | 8x195 | 140-180 | 65-25 | 140-160 | 65-45 | 200 |
ThermoDrive-V2-08215(100) | 8x215 | 160-200 | 65-25 | 160-180 | 65-45 | 100 |
ThermoDrive-V2-08235(100) | 8x235 | 180-220 | 65-25 | 180-200 | 65-45 | 100 |
ThermoDrive-V2-08255(100) | 8x255 | 200-240 | 65-25 | 200-220 | 65-45 | 100 |
ThermoDrive-V2-08275(100) | 8x275 | 220-260 | 65-25 | 220-240 | 65-45 | 100 |
ThermoDrive-V2-08295(100) | 8x295 | 240-280 | 65-25 | 240-260 | 65-45 | 100 |
ThermoDrive-V2-08315(100) | 8x315 | 260-300 | 65-25 | 260-280 | 65-45 | 100 |
ThermoDrive-V2-08335(100) | 8x335 | 280-320 | 65-25 | 280-300 | 65-45 | 100 |
ThermoDrive-V2-08355(100) | 8x355 | 300-340 | 65-25 | 300-320 | 65-45 | 100 |
ThermoDrive-V2-08375(100) | 8x375 | 320-360 | 65-25 | 320-340 | 65-45 | 100 |
ThermoDrive-V2-08395(100) | 8x395 | 340-380 | 65-25 | 340-360 | 65-45 | 100 |
ThermoDrive-V2-08415(100) | 8x415 | 360-400 | 65-25 | 360-380 | 65-45 | 100 |
ThermoDrive-V2-08435(100) | 8x435 | 380-420 | 65-25 | 380-400 | 65-45 | 100 |
ThermoDrive-V2-08455(100) | 8x455 | 400-440 | 65-25 | 400-420 | 65-45 | 100 |
*pri hrúbke lepiacej vrstvy >10 mm zohľadnite rozdiel pri výbere dĺžky hmoždinky
Zápustná inštalácia s použitím nástroja ThermoDrive-V2
Kód produktu |
Priemer a dĺžka |
KATEGÓRIE PODKLADU ABCD (vrátane lepiacej vrstvy ttol 10 mm*) |
KATEGÓRIA PODKLADU E (vrátane lepiacej vrstvy ttol 10 mm*) |
Počet ks v balení | ||
Rozsah hrúbky tepelnoizolačného materiálu [mm] | Efektívna hĺbka kotvenia [mm] | Rozsah hrúbky tepelnoizolačného materiálu [mm] | Efektívna hĺbka kotvenia [mm] | |||
ThermoDrive-V2-08135(200) | 8x135 | 100 | 25 | - | - | 200 |
ThermoDrive-V2-08155(200) | 8x155 | 100-120 | 45-25 | 100 | 45 | 200 |
ThermoDrive-V2-08175(200) | 8x175 | 120-140 | 45-25 | 110-120 | 55-45 | 200 |
ThermoDrive-V2-08195(200) | 8x195 | 120-160 | 65-25 | 120-140 | 65-45 | 200 |
ThermoDrive-V2-08215(100) | 8x215 | 140-180 | 65-25 | 140-160 | 65-45 | 100 |
ThermoDrive-V2-08235(100) | 8x235 | 160-200 | 65-25 | 160-180 | 65-45 | 100 |
ThermoDrive-V2-08255(100) | 8x255 | 180-220 | 65-25 | 180-200 | 65-45 | 100 |
ThermoDrive-V2-08275(100) | 8x275 | 200-240 | 65-25 | 200-220 | 65-45 | 100 |
ThermoDrive-V2-08295(100) | 8x295 | 220-260 | 65-25 | 220-240 | 65-45 | 100 |
ThermoDrive-V2-08315(100) | 8x315 | 240-280 | 65-25 | 240-260 | 65-45 | 100 |
ThermoDrive-V2-08335(100) | 8x335 | 260-300 | 65-25 | 260-280 | 65-45 | 100 |
ThermoDrive-V2-08355(100) | 8x355 | 280-320 | 65-25 | 280-300 | 65-45 | 100 |
ThermoDrive-V2-08375(100) | 8x375 | 300-340 | 65-25 | 300-320 | 65-45 | 100 |
ThermoDrive-V2-08395(100) | 8x395 | 320-360 | 65-25 | 320-340 | 65-45 | 100 |
ThermoDrive-V2-08415(100) | 8x415 | 340-380 | 65-25 | 340-360 | 65-45 | 100 |
ThermoDrive-V2-08435(100) | 8x435 | 360-400 | 65-25 | 360-380 | 65-45 | 100 |
ThermoDrive-V2-08455(100) | 8x455 | 380-420 | 65-25 | 380-400 | 65-45 | 100 |
*pri hrúbke lepiacej vrstvy >10 mm zohľadnite rozdiel pri výbere dĺžky hmoždinky
Súbory k stiahnutiu
Technické parametry
Typ tŕňa | Skrutkovací (TX-30) |
Priemer Ø tela (dk) | 8 mm |
Priemer Ø taniera (Dk) | 60 mm |
Hĺbka kotvenia (heff) | 25 / 45 mm (pre kategóriu podkladu E) |
Hĺbka otvoru (h0) - povrchová, zápustná inštalácia | 35 / 55 mm (pre kategóriu podkladu E) |
Hĺbka otvoru (h0) - zápustná inštalácia s nástrojom Thermodrive-V2 | 55 / 75 mm (pre kategóriu podkladu E) |
Pevnosť tanierika (S) | 1,00 kN/mm |
Tŕň | Pozinkovaná oceľ |
Certifikácia | ETA-22/0611 |
