KLIMAS Wkret-met TDP-060 prítlačný izolačný tanierik 60 mm

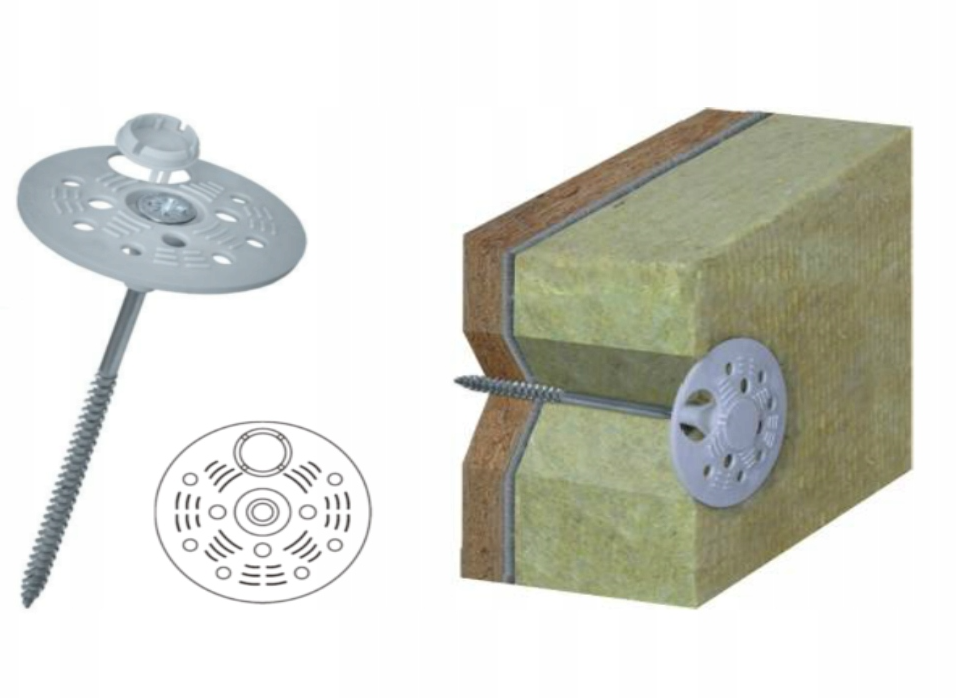

KLIMAS Wkret-met TDP-060 prítlačný izolačný tanierik 60 mm je špeciálny skrutkovací spojovací prvok spolu s oceľovou skrutkou je ideálny na upevnenie PIR dosiek, minerálnej vlny a polystyrénu do drevených podkladov, vláknocementových dosiek a oceľového plechu. Spojovací prvok má integrovanú zátku na podpornej podložke, ktorá znižuje bodovú tepelnú vodivosť spojovacieho prvku. Prítlačný izolačný tanierik je vhodný pre PIR dosku, EPS polystyrén, XPS polystyrén - styrodur, minerálnu vlnu.

K prítlačnému izolačnému tanieriku doporučujeme skrutky:
KLIMAS Wkret-met WKCP Ø6 mm TX-30 konštrukčná skrutka do dreva s tanierovou hlavou,
KLIMAS Wkret-met KSGD PH-2 fosfátová skrutka typu sadrokartón - drevo

Výhody

• Univerzálne použitie na inštaláciu bežne používaných izolačných materiálov na drevené a oceľové povrchy
• Integrovaná zátka s prírubou minimalizuje vznik tepelných mostov, utesňuje spoj.
• Široká škála a typ použitých skrutiek - možnosť uchytenia izolačných materiálov rôznych hrúbok

Typy podkladov, na ktoré je možné kotvu TDP-060 inštalovať:

• Trieda konštrukčného dreva ≥ C22
• OSB dosky na báze dreva
• Vláknocementové dosky
• Oceľový plech S280GD

Návod na inštaláciu

1. Pred inštaláciou identifikujte podklad (drevený podklad, vláknocementové dosky, oceľový plech) a vyberte vhodné upevňovacie prvky.
2. Zvoľte primeranú dĺžku skrutky tak, aby závitová časť skrutky bola v konštrukčnom materiáli steny.

3. Počet kotiev na 1 m² by mal byť definovaný v návrhu tepelnej izolácie. Odporúčaný počet spojovacích materiálov:
   PRE POLYSTYRÉN:
   - do výšky 15 m od zeme minimálne použitie 6 ks/m² v strednej časti steny a 8 ks/m² v rohovej časti
   - nad 15 m od zeme použite minimálne 8 ks/m² v strednej časti steny a 10 ks/m² v rohovej oblasti;
   pre VLNU treba zvýšiť počet spojovacích prvkov v každej oblasti o 2 ks/m²
   Odporúčanie nenahrádza návrh tepelnej izolácie!


4. Pri montáži spojovacích prvkov nie je potrebné vopred vŕtať otvory (pre skrutky so závitom pre použitie do dreva alebo ocele).
5. Pomocou skrutkovača utiahnite skrutku tak, aby podporná podložka upevňovacieho prvku bola pokrytá tepelne izolačným materiálom.

Technické parametre
