Popis

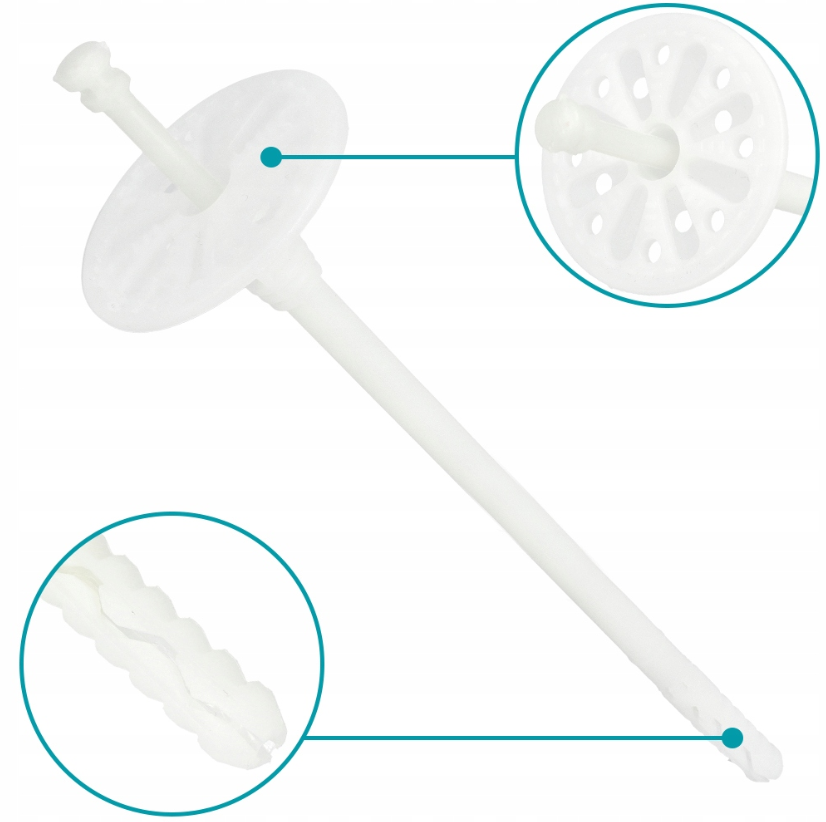

KLIMAS Wkret-met LTX-8 Tanierová hmoždinka s plastovým tŕňom a skrátenou expanznou zónou Ø8 mm je plastová univerzálna fasádna tanierová hmoždinka zatĺkacia o priemere 8 mm s predmontovaným plastovým tŕňom a skrátenou expanznou zónou. Je určená pre mechanické kotvenie tepelno izolačných fasádnych dosiek z penového expandovaného polystyrénu (EPS) a tepelno izolačných dosiek z extrudovaného polystyrénu (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre rodinné domy, bytové domy a komerčné budovy, ale aj pre priemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D a E.
Tanierová hmoždinka je vyrobená z polypropylénu a plastový tŕň z polyamidu a je zosílený skleným vkláknom, čo znižuje miestnu tepelnú vodivosť hmoždinky. Pre zapustenie tanierových hmoždiniek do tepelno izolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky.

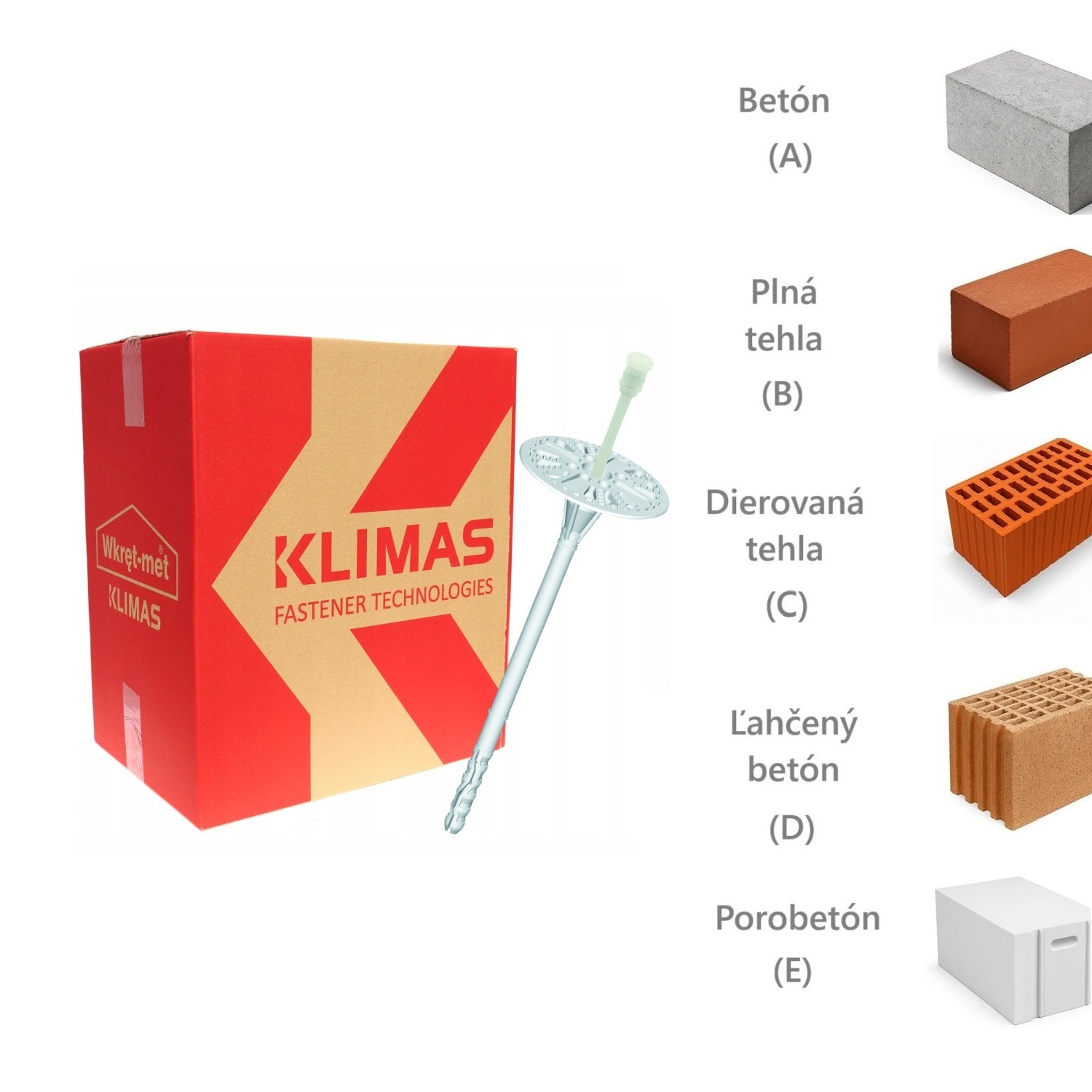

Kategórie podkladu
A = betón
B = plná tehla
C = dierovaná tehla
D = ľahčený betón
E = pórobetón
Výhody
- Nový vylepšený design, s hĺbkou kotvenia 25 mm (A, B, C, D) a 65 mm (E)
- Krátka expanzná zóna, menšia hĺbka vŕtania prináša úsporu času a minimálne úsilie
- Plastový tŕň, vďaka plastovému tŕňu sa predchádza následným tepelným mostom a korózii fasády v mieste kotvenia hmoždinky
- Inovatívna konštrukcia zátky, veľké množstvo lepiacich "kapsúl a výstupkov" na pritláčacej strane taniera zvyšuje priľnavosť lepiacej malty
- Výrobok je certifikovaný podľa ETA-16/0509
- Univerzálne použitie
- Jednoduchá montáž
Aplikácia
- Na upevnenie expandovaného polystyrénu (EPS)
- Na upevnenie extrudovaného polystyrénu (XPS)
Charakteristická únostnosť podľa ETA 16/0509
| Kategória podkladu | Podklad |
Hustota [kg/dm³] |
Charakteristická únosnosť [kN] |
| A | Betón C12/C15 | ≥ 2,25 | 0,50 |
| A | Betón C20/25 - C50/60 | ≥ 2,30 | 0,75 |
| B | Plné tehly z hliny | ≥ 2,00 | 0,75 |
| B | Keramické plné tehly | ≥ 2,00 | 0,75 |
| C |
Keramické dute bloky | ≥ 1,60 | 0,75 |
| C | Perforované tehly | ≥ 1,20 | 0,60 |
| C | Porotherm 25 | ≥ 0,80 | 0,40 |
| D | Betónové tvarnice s ľahčeným kamenivom | ≥ 0,88 | 0,60 |
| E | Pórobetón AAC 2 | ≥ 0,35 | 0,75 |
| E | Pórobetón AAC 7 | ≥ 0,65 | 0,90 |
Spôsob inštalácie
- Pred inštaláciou identifikujte podklad a vyberte vhodné hmoždinky.
- Vyberte adekvátnu dĺžku hmoždinky tak, aby expanzná zona bola v stavebnom materiáli steny.
- Správnu minimálnu dĺžku hmoždinky určíme súčtom: Ld = tfix + ttol + heff, kde:
tfix - hrúbka izolačného materiálu k upevneniu,
ttol - hrúbka podkladu (lepiaca malta + existujúca omietka),
heff - hĺbka ukotvenia hmoždinky v podklade (uvedená v technickom liste). - Pred inštaláciou pripravte podklad podľa odporúčaní výrobcu ETICS. Izolant sa kotví podľa pokynov výrobcu systému ETICS, zvyčajne na ploche izolantu a na T-spojoch.
- Správne pripevnite izolačné panely pomocou lepiacej malty.
- Priemer vŕtaných otvorov by mal zodpovedať priemeru použitých hmoždiniek.
- Vŕtané otvory v stene z pevných materiálov by mali byť hlbšie o minimálne 10 mm v porovnaní s hĺbkou ukotvenia hmoždinky.
- Čistite vŕtané otvory v pevných materiáloch pohybom vŕtačky tam a späť pri zníženej rýchlosti, opakujte štyrikrát.
- Vŕtanie otvorov v stene z dutých tehál a pórobetonu vykonajte bez príklepu, pretože to spôsobí prasknutie vnútorných stien materiálu a zníži sa pevnosť v ťahu.
- Pripevnite hmoždinky tak, aby miesto inštalácie odpovedalo oblasti, kde je na izolačnom paneli umiestnená lepiaca malta.

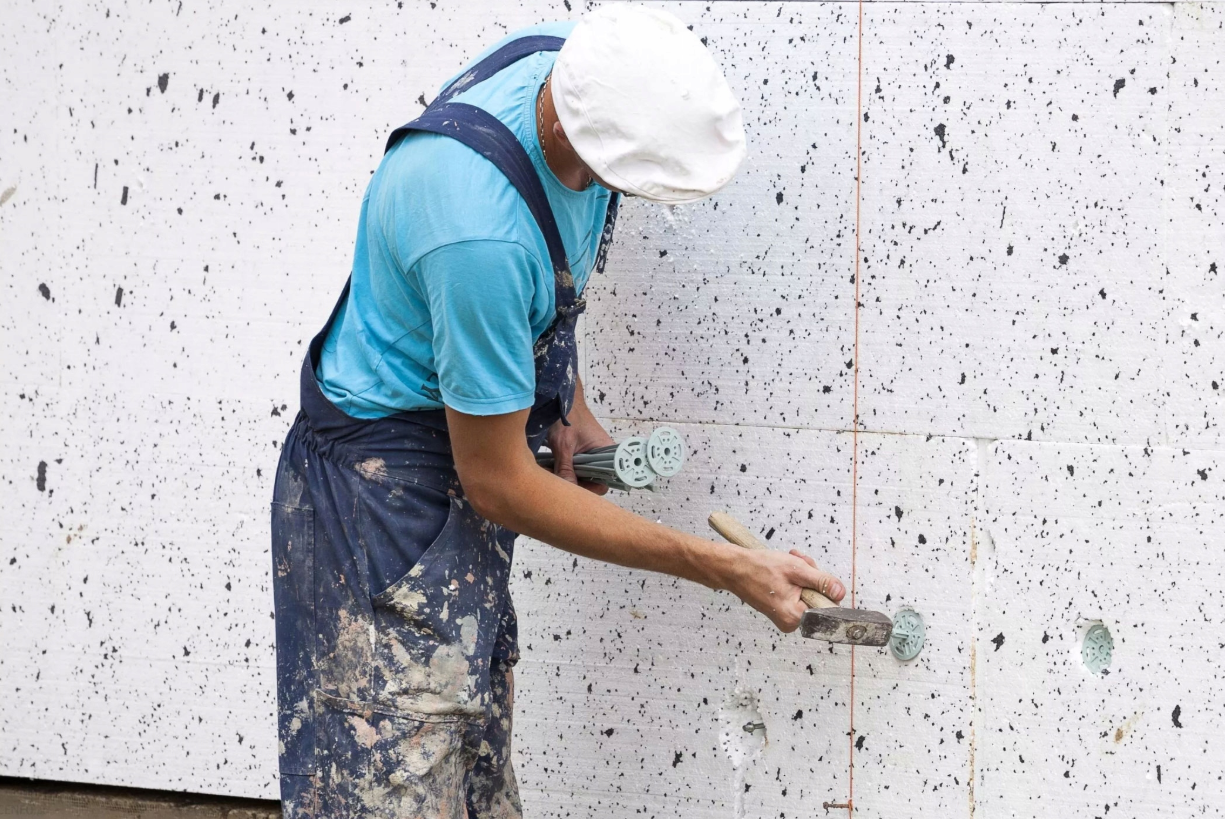

- Do dostatočne čistého otvoru zasuňte telo hmoždinky tak, aby podložka hmoždinky lícovala s izolačným materiálom.
- Potom riadene zatlačte oceľový tŕň do hmoždinky a opatrne zatĺčte, aby sa hmoždinka pevne prichytila v stene.
- Nezatĺkavajte hmoždinky s už zapusteným tŕňom, pretože to môže spôsobiť ich prasknutie.
- Hmoždinky možno inštalovať do vyvŕtaných otvorov pomocou frézy na vŕtanie otvorov, aby horná plocha taniera lícovala s povrchom izolantu, tzv. zápustná montáž.
- Po namontovaní hmoždinky zakryte miesto montáže fasádnou zátkou - tzv. zápustná montáž.
Tabuľka pre výber správneho rozmeru fasádnej hmoždinky
Ld = tfix + ttol + heff, kde:
tfix - hrúbka pripevňovaného tepelnoizolačného materiálu
ttol - hrúbka vyrovnávacích vrstiev (lepiaca malta + existujúca omietka)
heff - hĺbka kotvenia upevňovacieho prvku do podkladu (uvedená v technickom liste a technickom schválení)
Príklad (bez frézy): hrúbka izolačného materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 25 mm (heff) = 135 mm (dĺžka hmoždinky) = LTX-08135
| Kód produktu |
Priemer a dĺžka |
Hrúbka tepelnoizolačného materiálu tfix [mm] | Počet ks v balení | |||
|
Nové budovy (ttol vrstva lepidla 10 mm) |
Staré budovy (ttol vrstva lepidla 10 mm + 20 mm stará omietka) |
|||||
| Bez frézy | S frézou | Bez frézy | S frézou | |||
| LTX-08095 | 8x95 | 60/20* | 80/40* | 40/-* | 60/20* | 200 |
| LTX-08115 | 8x115 | 80/40* | 100/60* | 60/20* | 80/40* | 200 |
| LTX-08135 | 8x135 | 100/60* | 120/80* | 80/40* | 100/60* | 200 |
| LTX-08155 | 8x155 | 120/80* | 140/100* | 100/60* | 120/80* | 200 |
| LTX-08175 | 8x175 | 140/100* | 160/120* | 120/80* | 140/100* | 200 |
| LTX-08195 | 8x195 | 160/120* | 180/140* | 140/100* | 160/120* | 200 |
*pre kategóriu podkladu E
Súbory k stiahnutiu
Technické parametry
| Typ tŕňa | Zatĺkací |
| Priemer Ø tela (dk) | 8 mm |
| Priemer Ø taniera (Dk) | 60 mm |
| Hĺbka kotvenia (heff) | 25 / 65 mm (pre kategóriu podkladu E) |
| Hĺbka otvoru (h0) | 35 / 75 mm (pre kategóriu podkladu E) |
| Pevnosť tanierika (S) | 0,50 kN/mm |
| Tŕň | PA+GF |
| Certifikácia | ETA-16/0509 |
