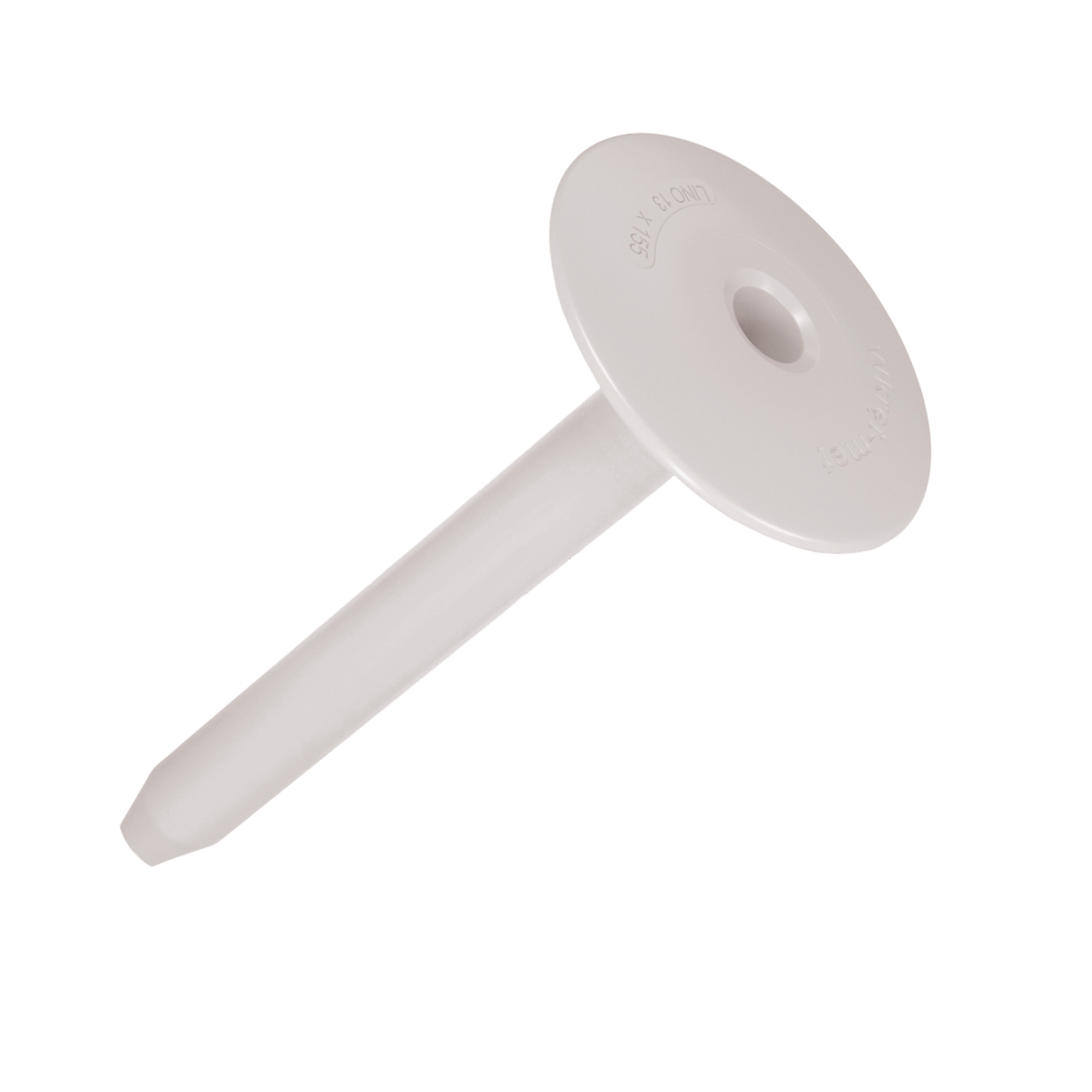

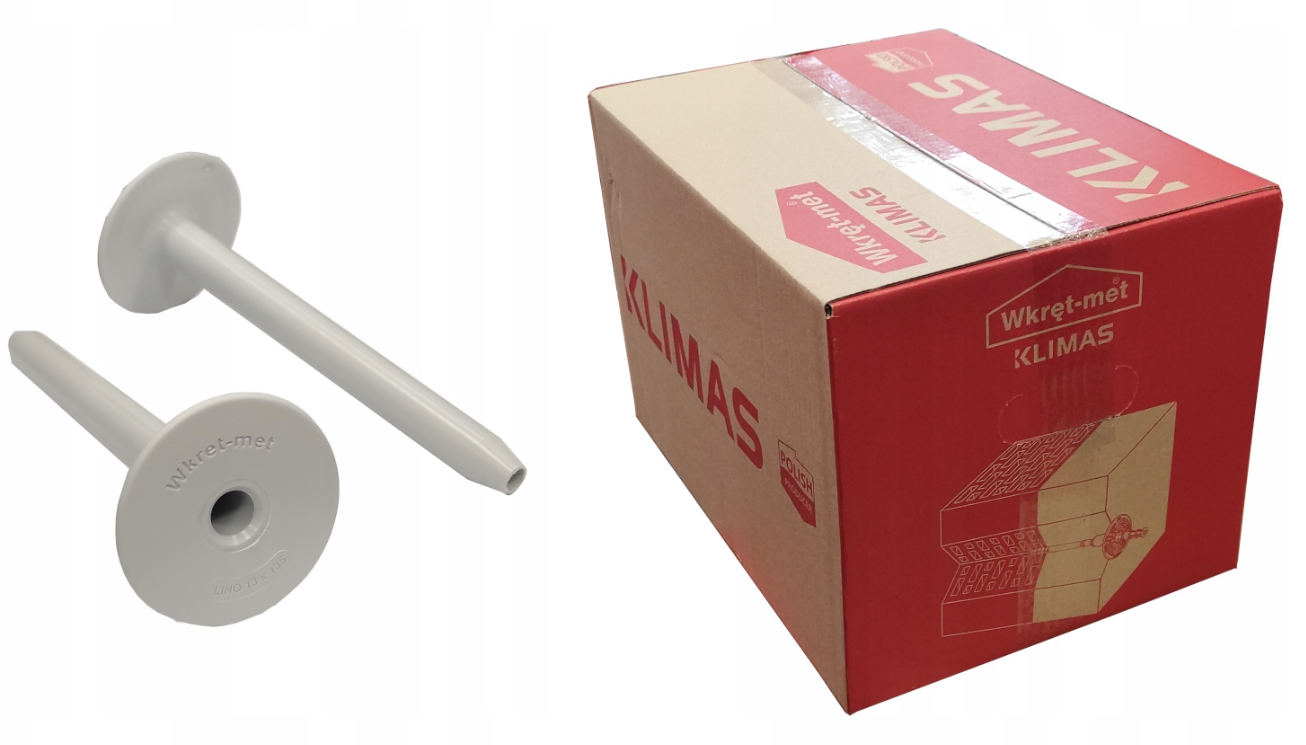

KLIMAS Wkret-met LINO Ø13 mm strešná hmoždinka

KLIMAS Wkret-met LINO Ø13 mm strešná hmoždinka je určená na kotvenie tepelnej izolácie a hydroizolačnej vrstvy na plochých strechách. Je súčasťou certifikovaného kotviaceho systému v kombinácii so skrutkami WDB-T, WSR-T alebo WBSW. Hmoždinka je vyrobená z polypropylénu (PP), ktorý zaručuje vysokú mechanickú a tepelnú odolnosť. Jej teleskopické prevedenie zabraňuje poškodeniu hydroizolácie pri zaťažení strechy a zároveň znižuje prestup tepla kotvou. Špeciálny vnútorný výstupok zabraňuje vypadnutiu skrutky z plastového puzdra, čím sa zabezpečuje pevné a spoľahlivé kotvenie.

Materiály podkladu, pre ktoré je certifikované použitie s príslušnými skrutkami

• Profilované oceľové plechy hrúbky 0,5 - 1,75 mm

• Betón
• Dosky na báze dreva (masívne drevo, drevotrieska, OSB )

Výhody

• Kotvenie tepelnej izolácie a hydroizolačnej vrstvy na plochých strechách
• Teleskopické provedenie zamedzuje poškodenie hydroizolacie pri zaťažení strechy a výrazne znižuje prestup tepla kotvou
• Špeciálny vnútorný výstupok zabraňuje vypadnutiu skrutky z plastového puzdra

Návod na použitie

1. Pred montážou identifikujte podklad (oceľový plech, betón, drevený podklad) a jeho hrúbku a následne vyberte vhodný typ skrutiek.
   Osobitnú pozornosť venujte výberu správneho typu kotvy pri rekonštrukciách plochých striech s betónovým podkladom - v špecifických prípadoch vykonajte testy vytrhnutia kotvy (pull-out testy).
2. Zistite hrúbku a typ tepelnej izolácie (minerálna vlna, polystyrén, PIR pena, PUR pena, EPS strešná fólia).
3. Určite typ a šírku hydroizolačného materiálu (napr. 1,0; 1,5; 2,0; 2,5 rm).
4. Na základe bodov 1 - 3 vyberte vhodnú dĺžku plastového tela hmoždinky - minimálne o 15 mm kratšiu ako je hrúbka tepelnej izolácie.
5. Vďaka teleskopickému spojeniu skrutky je efektívna dĺžka plastového tela hmoždinky: Lk - 15 mm.
6. Vyberte vhodnú dĺžku skrutky podľa typu podkladu, pričom jej efektívna kotevná hĺbka musí zodpovedať Európskemu technickému hodnoteniu (ETA) a príslušnému technickému listu produktu.
7. Odporúča sa dodržať vzdialenosť min. 10 mm medzi podpornou podložkou hmoždinky alebo KD oceľovou podložkou a okrajom hydroizolácie (pri spoji pásov, pri oválnych podložkách orientujte dlhšiu stranu rovnobežne s okrajom fólie).
8. Po spojení plastového tela hmoždinky s vhodnou skrutkou sa kotva montuje do podkladu pomocou určených nadstavcov (bitov).
9. Po montáži musí kotva zabezpečiť účinný prítlak na hydroizoláciu a tepelnú izoláciu, a zároveň musí podporná podložka hmoždinky brániť rotácii okolo osi oceľovej skrutky.
10. Počet kotiev na 1 m² určuje technický návrh objektu - návrh musí obsahovať rozčlenenie plochej strechy do veterných zón (rohová, okrajová, vnútorná, stredová časť).
