Popis

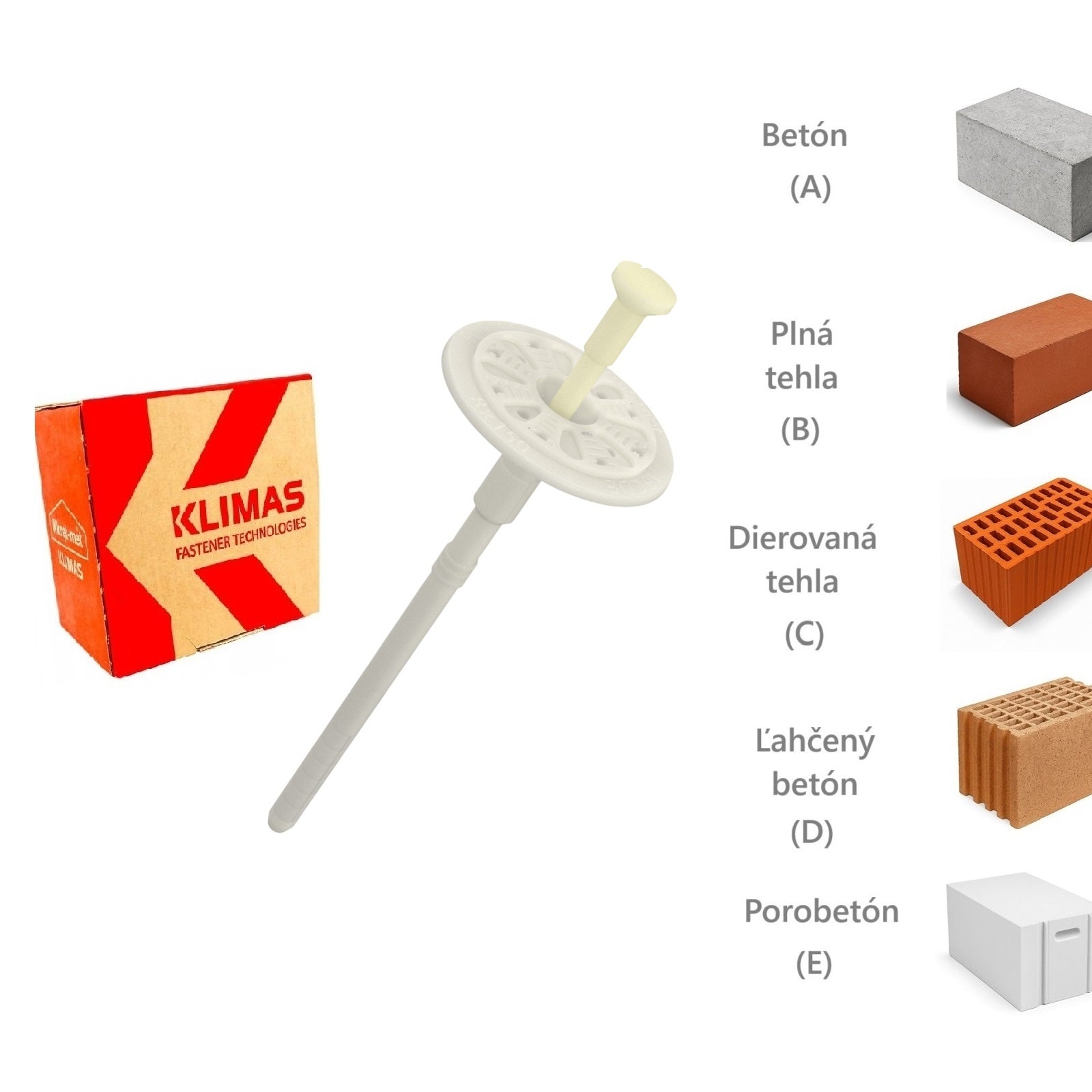

KLIMAS Wkret-met FIXPLUG Tanierová hmoždinka s plastovým tŕňom Ø10 mm je plastová univerzálna fasádna tanierová hmoždinka zatĺkacia o priemere 10 mm s predmontovaným plastovým tŕňom vyrobená z polyetylénu, pričom tŕň je z polyamidu vystuženého skleným vláknom, čo zvyšuje jeho pevnosť. Teleskopický driek zaisťuje bezproblémové zapustenie tanierika pod povrch izolantu a eliminuje praskanie tŕňov.
Je určená pre mechanické kotvenie tepelno izolačných fasádnych dosiek z penového expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre rodinné domy, bytové domy a komerčné budovy, ale aj pre priemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D a E.
Kategórie podkladu
A = betón
B = plná tehla
C = dierovaná tehla
D = ľahčený betón
E = porobetón
Výhody
- Plastový tŕň, vďaka plastovému tŕňu sa predchádza následným tepelným mostom a korózii fasády v mieste kotvenia hmoždinky
- Výrobok je certifikovaný podľa ETA-15/0373
- Univerzálne použitie
- Jednoduchá montáž
Aplikácia
- Na upevnenie expandovaného polystyrénu (EPS)
- Na upevnenie extrudovaného polystyrénu (XPS)
Charakteristická únosnosť podľa ETA 15/0373
| Kategória podkladu | Podklad |
Hustota [kg/dm³] |
Charakteristická únosnosť [kN] |
| A | Betón C12/C15 | ≥ 2,25 | 0,75 |
| A | Betón C20/25 - C50/60 | ≥ 2,30 | 1,20 |
| B | Plné tehly z hliny | ≥ 2,00 | 0,90 |
| B | Keramické plné tehly | ≥ 2,00 | 0,90 |
| C |
Keramické duté bloky | ≥ 1,60 | 0,60 |
| C | Perforované tehly | ≥ 1,20 | 0,40 |
| C | Porotherm 25 | ≥ 0,80 | 0,90 |
| D | Betónové tvarnice s ľahčeným kamenivom | ≥ 1,05 | 0,75 |
| E | Pórobetón AAC 2 | ≥ 0,35 | 0,50 |
| E | Pórobetón AAC 7 | ≥ 0,65 | 0,75 |
Spôsob inštalácie
- Pred začatím montáže je potrebné identifikovať podklad a zvoliť upevňovacie prvky určené pre daný typ podkladu.
- Je potrebné zvoliť vhodnú dĺžku upevňovacieho prvku tak, aby rozperná zóna bola umiestnená v materiáli nosnej konštrukcie steny.
- Minimálna dĺžka upevňovacieho prvku je: Ld = tfix + ttol + heff, kde:
tfix - hrúbka pripevňovaného tepelnoizolačného materiálu
ttol - hrúbka vyrovnávacích vrstiev (lepiaca malta + existujúca omietka)
heff - hĺbka kotvenia upevňovacieho prvku do podkladu (uvedená v technickom liste a technickom schválení) - Pred montážou musí byť podklad pripravený podľa odporúčaní výrobcu zatepľovacieho systému ETICS.
- Tepelnoizolačné dosky musia byť adekvátne pripevnené lepiacou maltou.
- Priemer vyvŕtaných otvorov musí zodpovedať priemeru použitých upevňovacích prvkov.
- Otvory v pevných podkladoch musia byť aspoň o 10 mm hlbšie ako hĺbka kotvenia upevňovacieho prvku.
- Otvory v pevných materiáloch musia byť vyčistené od zvyškov vŕtania spätným pohybom vrtáka pri znížených otáčkach, pričom sa tento pohyb zopakuje štyrikrát.
- Otvory v podkladoch s dutinami a v pórobetóne sa musia vŕtať bez príklepu, aby sa zabránilo praskaniu vnútorných stien podkladu, čo by znížilo odolnosť upevnenia proti vytrhnutiu.
- Upevňovacie prvky musia byť osadené tak, aby miesto ich montáže zodpovedalo polohe lepiacej malty na tepelnoizolačnej doske.

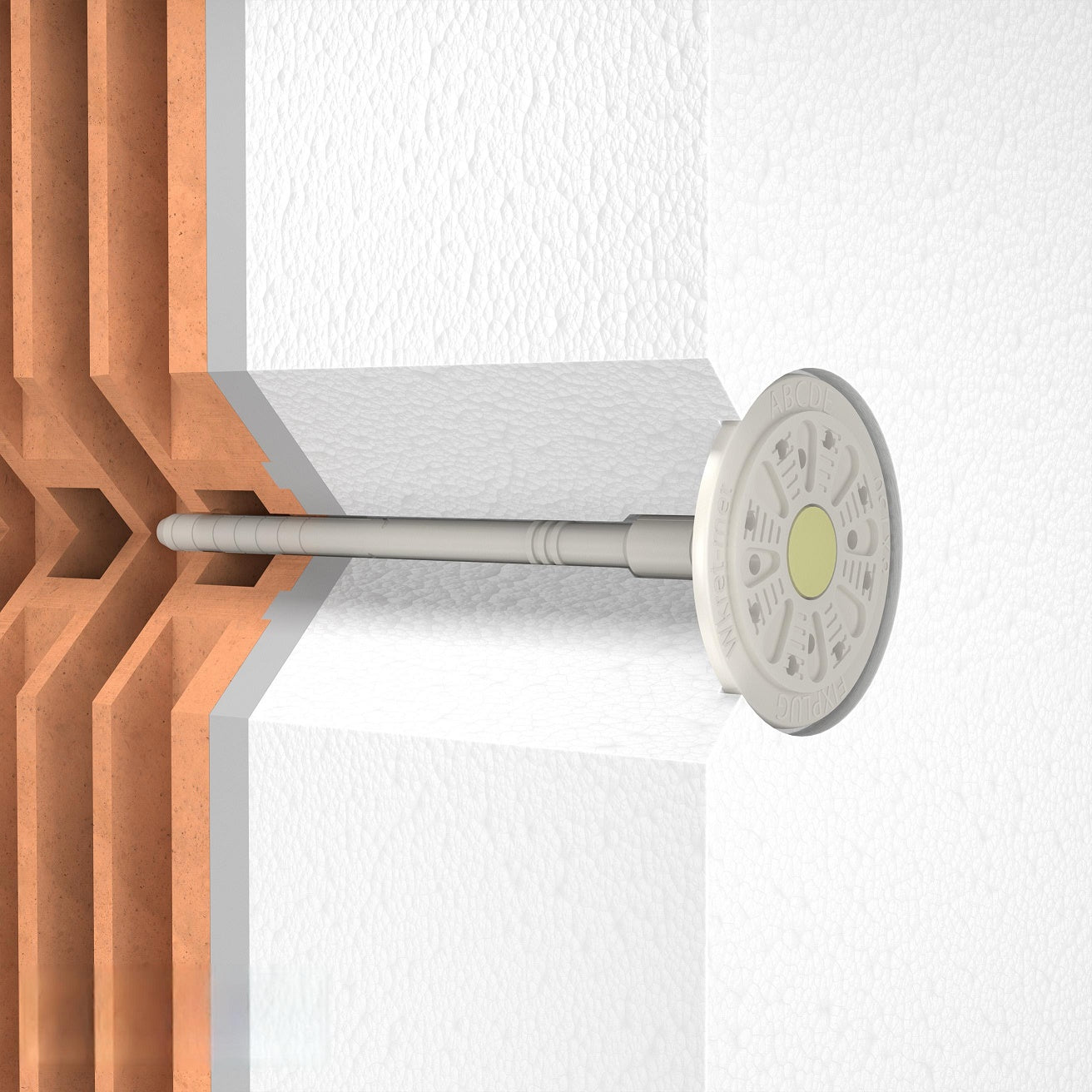

- Telo upevňovacieho prvku musí byť umiestnené tak, aby dosadacia podložka bola zarovno s povrchom tepelnoizolačného materiálu.
-
Nakoniec sa zasunie tŕň upevňovacieho prvku tak, aby sa dosadacia podložka jemne zapustila cca 2 - 3 mm do polystyrénu.
Tabuľka pre výber správneho rozmeru fasádnej hmoždinky
Ld = tfix + ttol + heff, kde:
tfix - hrúbka pripevňovaného tepelnoizolačného materiálu
ttol - hrúbka vyrovnávacích vrstiev (lepiaca malta + existujúca omietka)
heff - hĺbka kotvenia upevňovacieho prvku do podkladu (uvedená v technickom liste a technickom schválení)
Príklad (kategória podkladu A): hrúbka izolačného materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 30 mm (heff) = 140 mm (dĺžka hmoždinky) = FIXPLUG-10140
| Kód produktu |
Priemer a dĺžka |
Hrúbka tepelnoizolačného materiálu tfix [mm] | Počet ks v balení | |||
|
Nové budovy (ttol vrstva lepidla 10 mm) |
Staré budovy |
|||||
| A, B | C, D, E | A, B | C, D, E | |||
| FIXPLUG-10120 | 10x120 | 80 | 60 | 60 | 40 | 200 |
| FIXPLUG-10140 | 10x140 | 100 | 80 | 80 | 60 | 200 |
| FIXPLUG-10160 | 10x160 | 120 | 100 | 100 | 80 | 200 |
| FIXPLUG-10180 | 10x180 | 140 | 120 | 120 | 100 | 200 |
| FIXPLUG-10200 | 10x200 | 160 | 140 | 140 | 120 | 200 |
| FIXPLUG-10220 | 10x220 | 180 | 160 | 160 | 140 | 100 |
| FIXPLUG-10260 | 10x260 | 220 | 200 | 200 | 180 | 100 |
Súbory k stiahnutiu
Technické parametry
| Typ tŕňa | Zatĺkací |
| Priemer Ø tela (dk) | 10 mm |
| Priemer Ø taniera (Dk) | 60 mm |
| Hĺbka kotvenia (heff) | 30 / 50 mm (pre podklady kategórie C, D, E) |
| Hĺbka otvoru (h0) | 40 / 60 mm (pre podklady kategórie C, D, E) |
| Pevnosť tanierika (S) | 0,60 kN/mm |
| Tŕň | Polyamid zosilnený skleným vláknom |
| Certifikácia | ETA-15/0373 |
