KLIMAS Wkret-met FIXPLUG Tanierová hmoždinka s plastovým tŕňom Ø8 mm

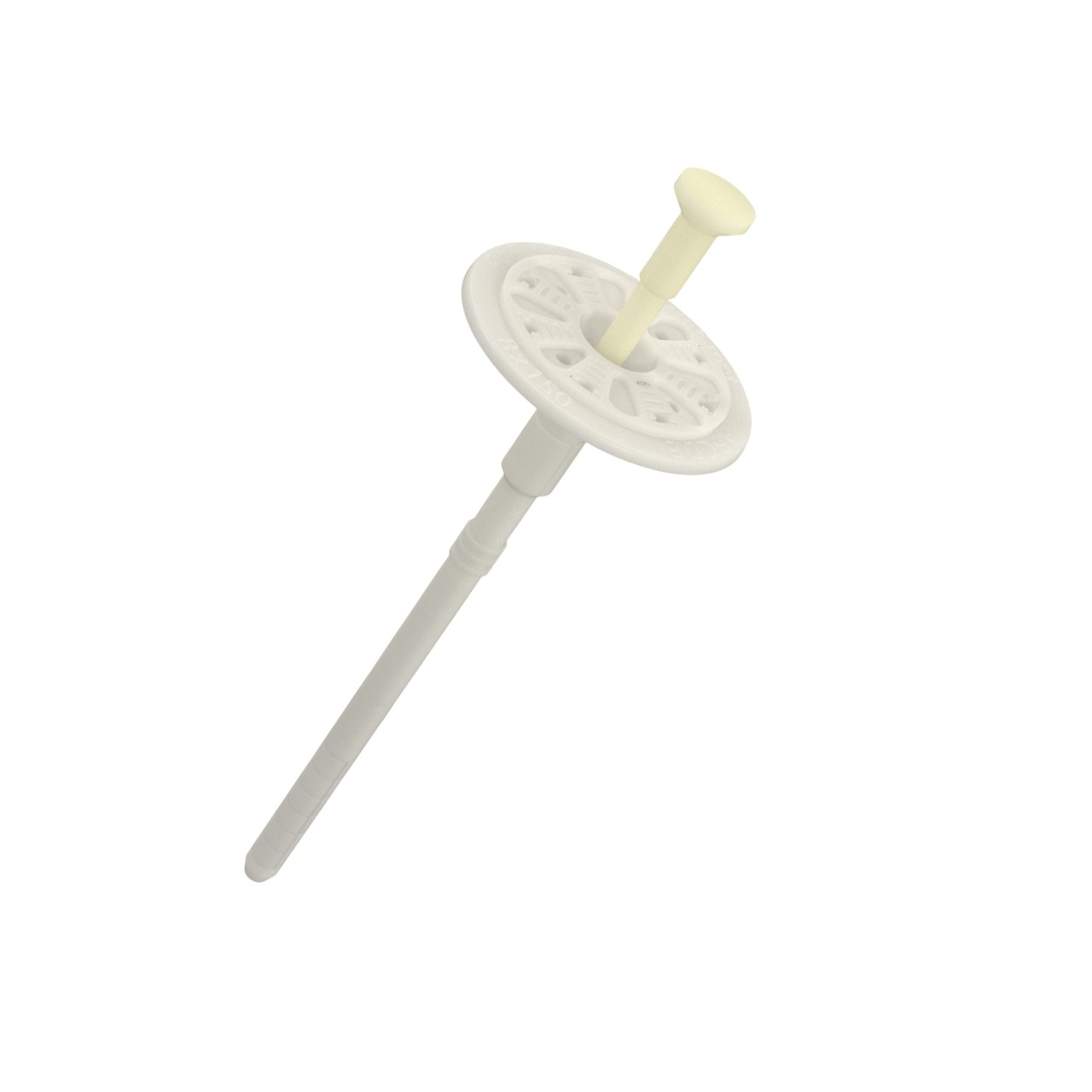

KLIMAS Wkret-met FIXPLUG Tanierová hmoždinka s plastovým tŕňom Ø8 mm je plastová univerzálna fasádna tanierová hmoždinka zatĺkacia o priemere 8 mm s predmontovaným plastovým tŕňom vyrobená z polyetylénu, pričom tŕň je z polyamidu vystuženého skleným vláknom, čo zvyšuje jeho pevnosť. Teleskopický driek zaisťuje bezproblémové zapustenie tanierika pod povrch izolantu a eliminuje praskanie tŕňov.

Je určená pre mechanické kotvenie tepelno izolačných fasádnych dosiek z penového expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre rodinné domy, bytové domy a komerčné budovy, ale aj pre priemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D a E.

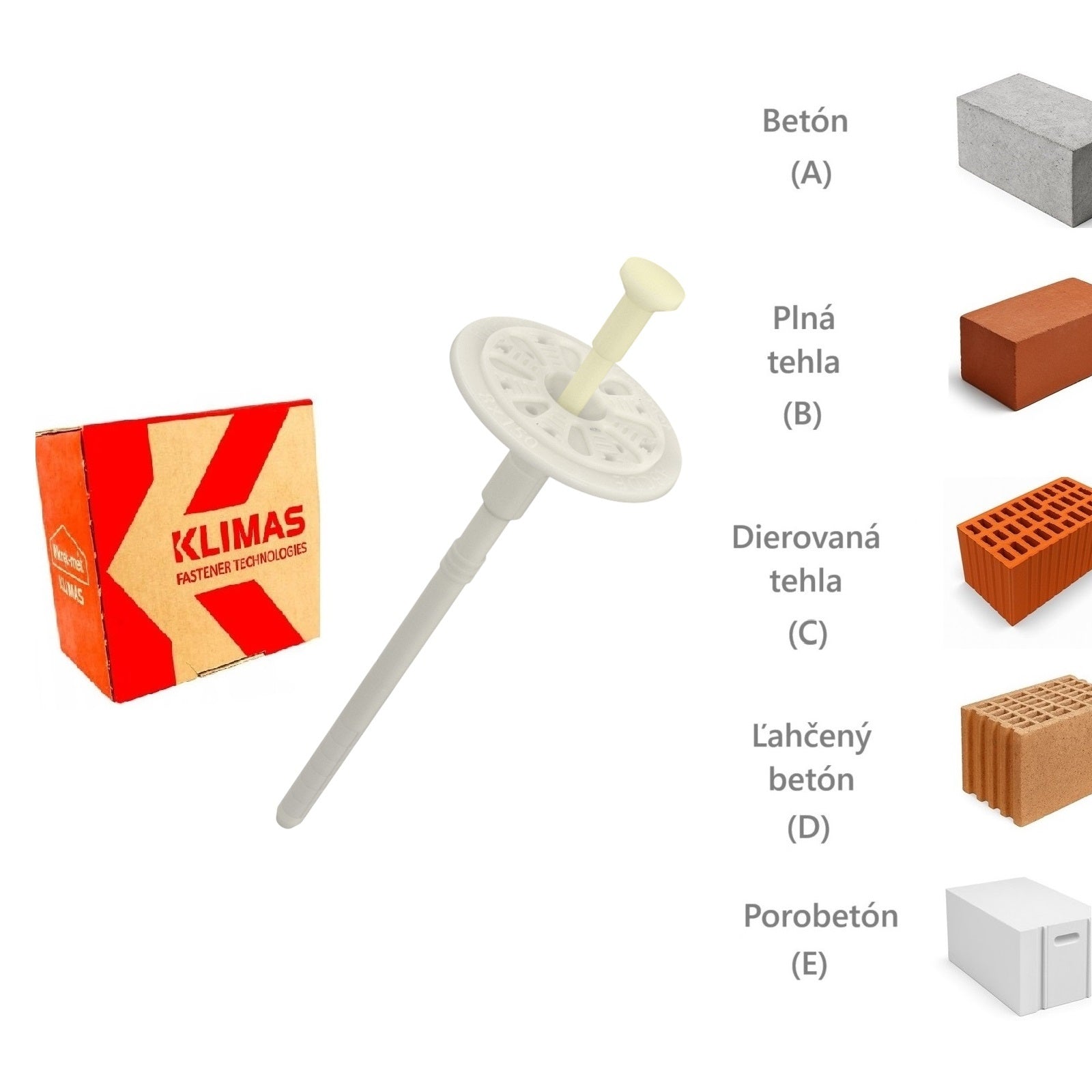

Kategórie podkladu
A = betón
B = plná tehla
C = dierovaná tehla
D = ľahčený betón
E = pórobetón

Výhody

• Plastový tŕň, vďaka plastovému tŕňu sa predchádza následným tepelným mostom a korózii fasády v mieste kotvenia hmoždinky
• Výrobok je certifikovaný podľa ETA-15/0373
• Univerzálne použitie
• Jednoduchá montáž

Aplikácia

• Na upevnenie expandovaného polystyrénu (EPS)
• Na upevnenie extrudovaného polystyrénu (XPS)

Charakteristická únosnosť podľa ETA 15/0373

Spôsob inštalácie

1. Pred začatím montáže je potrebné identifikovať podklad a zvoliť upevňovacie prvky určené pre daný typ podkladu.
2. Je potrebné zvoliť vhodnú dĺžku upevňovacieho prvku tak, aby rozperná zóna bola umiestnená v materiáli nosnej konštrukcie steny.
3. Minimálna dĺžka upevňovacieho prvku je: Ld = tfix + ttol + heff, kde:
   tfix - hrúbka pripevňovaného tepelnoizolačného materiálu
   ttol - hrúbka vyrovnávacích vrstiev (lepiaca malta + existujúca omietka)
   heff - hĺbka kotvenia upevňovacieho prvku do podkladu (uvedená v technickom liste a technickom schválení)
4. Pred montážou musí byť podklad pripravený podľa odporúčaní výrobcu zatepľovacieho systému ETICS.
5. Tepelnoizolačné dosky musia byť adekvátne pripevnené lepiacou maltou.
6. Priemer vyvŕtaných otvorov musí zodpovedať priemeru použitých upevňovacích prvkov.
7. Otvory v pevných podkladoch musia byť aspoň o 10 mm hlbšie ako hĺbka kotvenia upevňovacieho prvku.
8. Otvory v pevných materiáloch musia byť vyčistené od zvyškov vŕtania spätným pohybom vrtáka pri znížených otáčkach, pričom sa tento pohyb zopakuje štyrikrát.
9. Otvory v podkladoch s dutinami a v pórobetóne sa musia vŕtať bez príklepu, aby sa zabránilo praskaniu vnútorných stien podkladu, čo by znížilo odolnosť upevnenia proti vytrhnutiu.
10. Upevňovacie prvky musia byť osadené tak, aby miesto ich montáže zodpovedalo polohe lepiacej malty na tepelnoizolačnej doske.

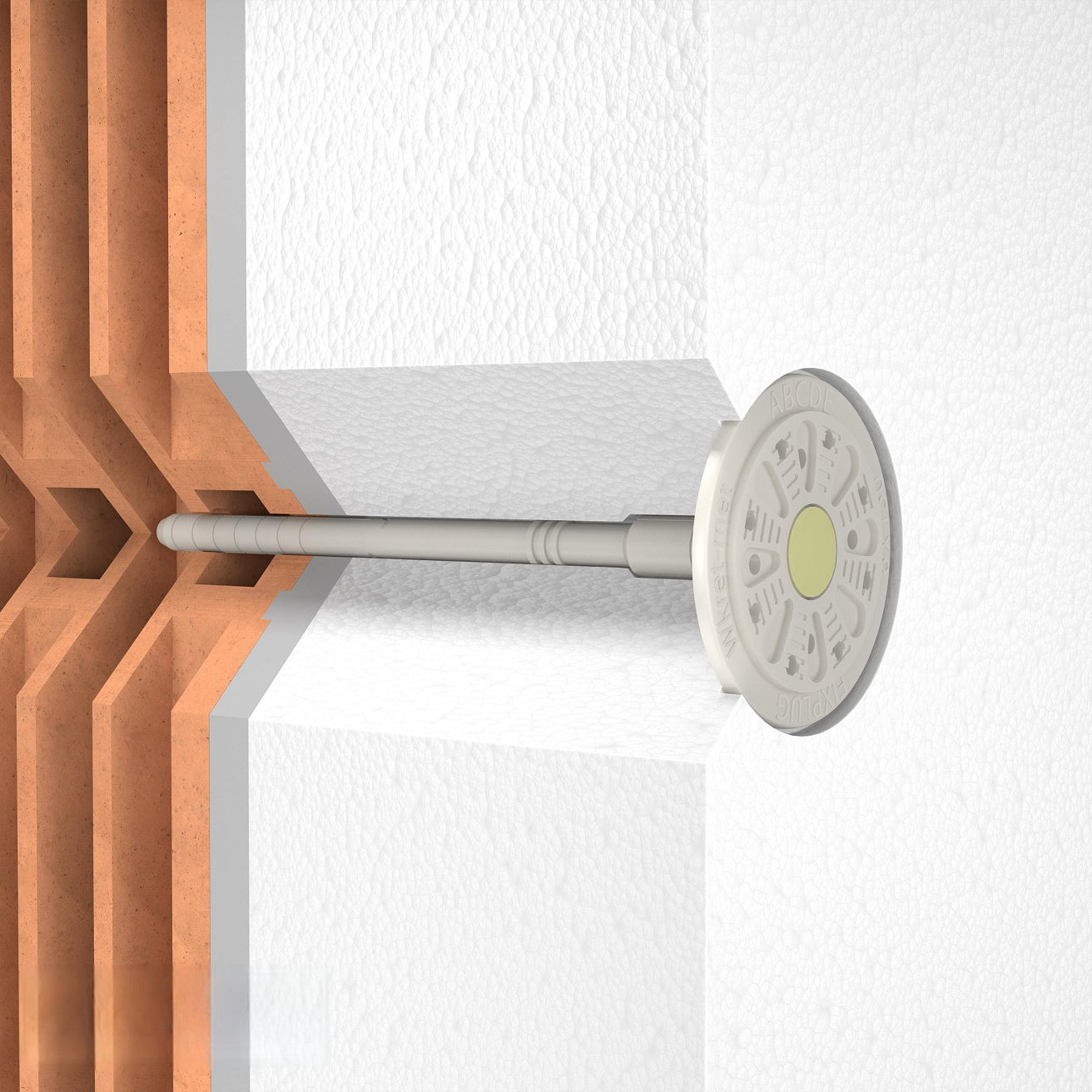

11. Telo upevňovacieho prvku musí byť umiestnené tak, aby dosadacia podložka bola zarovno s povrchom tepelnoizolačného materiálu.

12. Nakoniec sa zasunie tŕň upevňovacieho prvku tak, aby sa dosadacia podložka jemne zapustila cca 2 - 3 mm do polystyrénu.

Tabuľka pre výber správneho rozmeru fasádnej hmoždinky

Ld = tfix + ttol + heff, kde:
tfix - hrúbka pripevňovaného tepelnoizolačného materiálu
ttol - hrúbka vyrovnávacích vrstiev (lepiaca malta + existujúca omietka)
heff - hĺbka kotvenia upevňovacieho prvku do podkladu (uvedená v technickom liste a technickom schválení)

Príklad: hrúbka izolačného materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 40 mm (heff) = 150 mm (dĺžka hmoždinky) = FIXPLUG-08150
