Popis

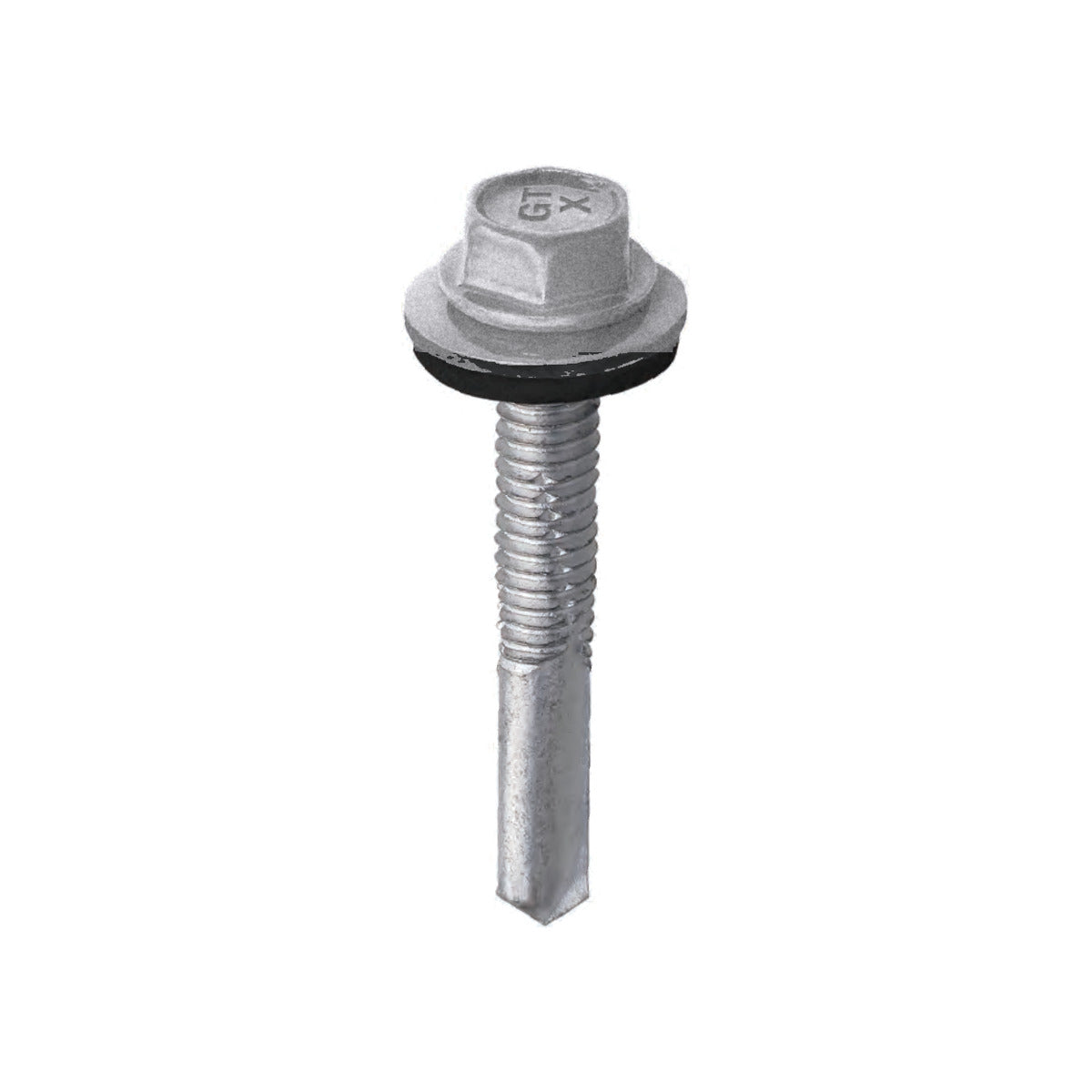

ETANCO GTX 12 Ø5,5 mm nerezová skrutka na upevňovanie plechov s podložkou S14 je bimetalová samovrtná skrutka z austenitickej nerezovej ocele s vŕtacím hrotom z kalenej ocele, jemným závitom, šesťhrannou hlavou a predmontovanou nerezovou podložkou S14 s vulkanizovaným EPDM tesnením. Je určená na upevňovanie profilovaných oceľových plechov na oceľové konštrukcie v agresívnom prostredí.
Výhody
- Nerezová oceľ A2 odoláva korózii v agresívnom prostredí, kde by pozinkovaná skrutka zlyhala
- Bimetalová konštrukcia: vŕtací hrot z kalenej ocele prevŕta aj hrubšiu konštrukciu
- Vŕtacia kapacita až 12 mm umožňuje upevnenie bez predvŕtania
- Nerezová podložka S14 s vulkanizovaným EPDM tesnením je už namontovaná na skrutke
- Dĺžka 40 mm v balení po 250 ks
Rozmery skrutky
Skrutka má dĺžku 40 mm. Hodnota MTmax v tabuľke udáva maximálnu hrúbku upevňovaných prvkov (6 mm) a platí pre maximálnu prípustnú hrúbku podkladnej konštrukcie.
| Kód tovaru | Rozmer | MTmax | Vŕtacia kapacita |
Podložka | Balenie počet ks / balení / kartóny (ks) |
|||
|---|---|---|---|---|---|---|---|---|
| D | L | Sw | mat. | veľ. | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P170400PL | 5,5 | 40 | 8 | 6 | 12,0 | S | 14 | 250/6/1500 |
Príklady použitia
Skrutka upevňuje profilované oceľové plechy na oceľové konštrukcie, v agresívnom prostredí.
Montáž
Skrutku zaskrutkujte nástavcom na šesťhranné hlavy SW 8 mm, napríklad magnetickým nástavcom KLIMAS Wkret-met WM Ø8 mm. Odporúčaný krútiaci moment je 5 Nm a maximálne otáčky skrutkovača 1 300 ot./min. Minimálna hrúbka oceľovej konštrukcie je 4,0 mm.
Význam ikon
- Konštrukčný materiál: oceľ valcovaná za tepla
- Šesťhranná hlava SW 8 mm
- Maximálna vŕtacia kapacita: 12,0 mm
- Výrobok z nerezovej ocele A2 (INOX)
- Bimetalová skrutka: vŕtací hrot z kalenej ocele na nerezovej skrutke
- Hrúbka práškového povlaku: 50 µm
- Dá sa lakovať práškovou farbou RAL
- Krútiaci moment: 5 Nm
- Odporúčané otáčky skrutkovača na inštaláciu skrutiek: maximálne 1 300 ot./min
- Maximálna vŕtacia kapacita pre dva prvky: oceľový plech na oceľovú konštrukciu
- Maximálna hrúbka upevňovaných prvkov MTmax: plech s izoláciou na oceľovej konštrukcii
- Minimálna hrúbka oceľovej konštrukcie Tmin: 4,0 mm
Dostupné balenie: 250 ks
Technické parametre
| Typ skrutky | Bimetalová samovrtná skrutka |
| Typ hlavy | Šesťhranná hlava SW 8 mm |
| Priemer závitu | 5,5 mm |
| Dĺžka skrutky | 40 mm |
| Vŕtacia kapacita | 12 mm |
| Maximálna hrúbka upevňovaných prvkov | 6 mm |
| Minimálna hrúbka oceľovej konštrukcie | 4,0 mm |
| Materiál | Austenitická nerezová oceľ A2 (INOX), bimetal |
| Podložka | Nerezová S14 s vulkanizovaným EPDM |
| Priemer podložky | 14 mm |
| Odporúčaný krútiaci moment | 5 Nm |
| Maximálne otáčky skrutkovača | 1 300 ot./min |
| Technické posúdenie | ETA-12/0580 |
| Obsah balenia | 250 ks |
