Popis

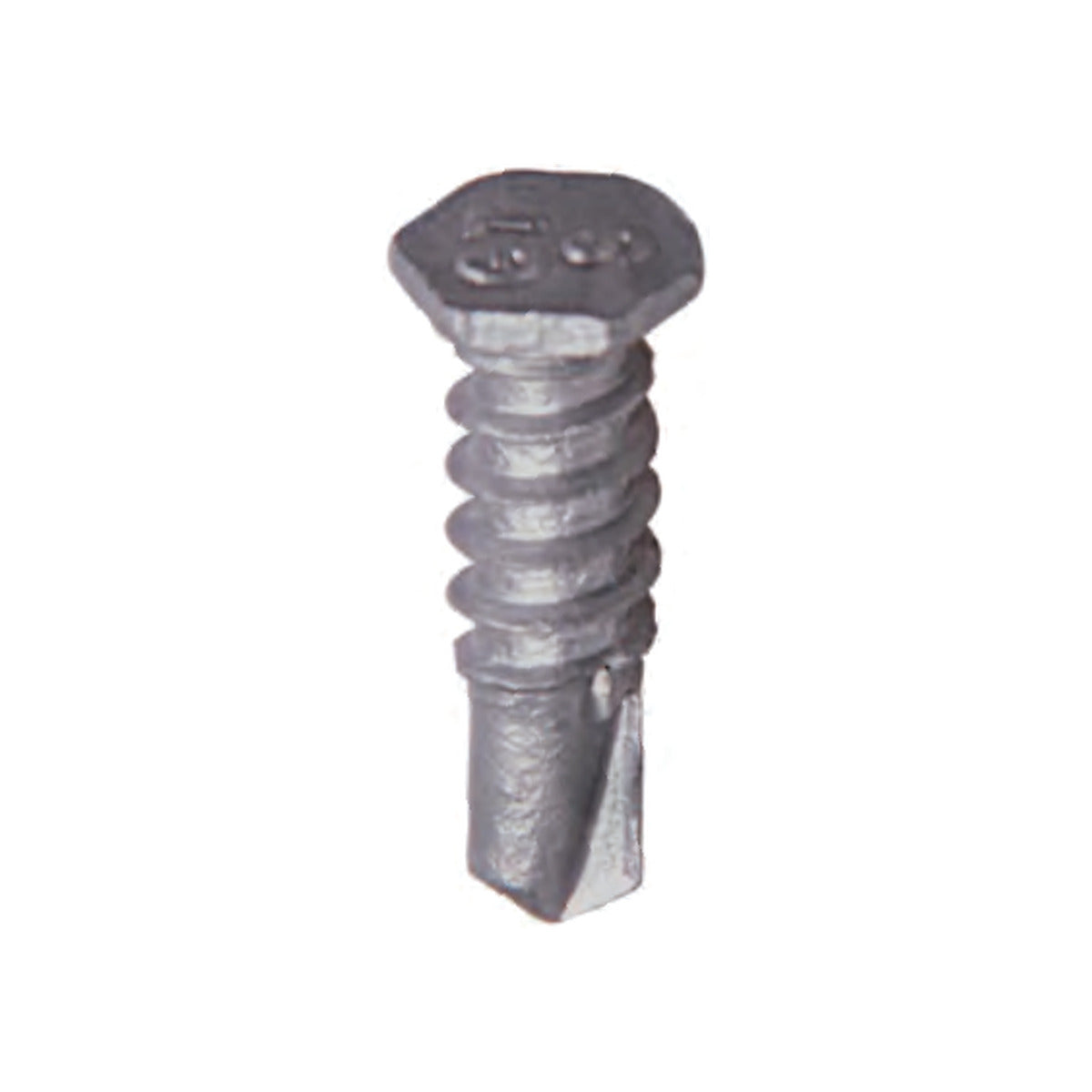

ETANCO GTS STAR Ø4,8 mm skrutka s plochou hlavou na upevňovanie oceľových profilov je samovrtná a samorezná skrutka z povrchovo kalenej uhlíkovej ocele s protikoróznou ochranou gRey.coat, s vŕtacím hrotom, jemným závitom a plochou šesťhrannou hlavou bez podložky. Je určená na upevňovanie tenkých oceľových profilov. Plochá hlava zaručuje dobrý kontakt sadrokartónu s oceľovou konštrukciou a závit pod hlavou zabezpečí správne pripevnenie jedného prvku na druhý.
Výhody
- Plochá hlava s výškou 1 mm sedí tesne na podklade, sadrokartón dobre priľne k oceľovému profilu
- Ochrana gRey.coat zvyšuje odolnosť skrutky proti korózii
- Samovrtná a samorezná skrutka si sama vyvŕta otvor a vyreže závit, vŕtacia kapacita 3 mm
- Závit pod hlavou správne pritiahne jeden prvok k druhému
- Dĺžka 16 mm v balení po 500 ks
Rozmery skrutky
Skrutka má dĺžku 16 mm. Hodnota MTmax v tabuľke udáva maximálnu hrúbku upevňovaných prvkov (4 mm) a platí pre maximálnu prípustnú hrúbku podkladnej konštrukcie.
| Kód tovaru | Rozmer | MTmax | Vŕtacia kapacita |
Balenie počet ks / balení / kartóny (ks) |
||
|---|---|---|---|---|---|---|
| D | L | Sw | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | ||
| P150153S0PL | 4,8 | 16 | 6 | 4 | 3,0 | 500/8/4000 |
Príklady použitia
Skrutka upevňuje tenké oceľové profily a plechy, aj s tepelnou izoláciou, a spája plechy v rohoch a spojoch.
Montáž
Skrutku zaskrutkujte nástavcom na šesťhranné hlavy SW 6 mm, napríklad magnetickým nástavcom KLIMAS Wkret-met WM Ø6 mm. Výrobca ETANCO odporúča aj špeciálny bit s aretáciou na skrutky GTS STAR (kód P189903). Odporúčaný krútiaci moment je 3 Nm a maximálne otáčky skrutkovača 1 800 ot./min. Minimálna hrúbka oceľovej konštrukcie je 0,75 mm.
Význam ikon
- Konštrukčný materiál: profilovaný oceľový plech
- Konštrukčný materiál: oceľ
- Konštrukčný materiál: oceľový profil valcovaný za studena
- Šesťhranná hlava SW 6 mm
- Výška hlavy: 1 mm
- Maximálna vŕtacia kapacita: 3,0 mm
- Dodatočná protikorózna ochrana: povlak gRey.coat
- Krútiaci moment: 3 Nm
- Odporúčané otáčky skrutkovača na inštaláciu skrutiek: maximálne 1 800 ot./min
- Maximálna vŕtacia kapacita pre dva prvky: oceľový plech na oceľový plech
- Maximálna vŕtacia kapacita pre dva prvky: oceľový plech na oceľovú konštrukciu
- Maximálna hrúbka upevňovaných prvkov MTmax
- Maximálna hrúbka upevňovaných prvkov MTmax: oceľový plech s izoláciou na oceľovej konštrukcii
- Minimálna hrúbka upevňovaných vrstiev Tmin: 2 × 0,75 mm
- Minimálna hrúbka oceľovej konštrukcie Tmin: 0,75 mm
Dostupné balenie: 500 ks
Technické parametre
| Typ skrutky | Samovrtná a samorezná skrutka s plochou hlavou |
| Typ hlavy | Plochá šesťhranná hlava SW 6 mm, výška 1 mm, bez podložky |
| Priemer závitu | 4,8 mm |
| Dĺžka skrutky | 16 mm |
| Vŕtacia kapacita | 3 mm |
| Maximálna hrúbka upevňovaných prvkov | 4 mm |
| Minimálna hrúbka oceľovej konštrukcie | 0,75 mm |
| Materiál | Povrchovo kalená uhlíková oceľ |
| Povrchová úprava | Protikorózna ochrana gRey.coat |
| Odporúčaný krútiaci moment | 3 Nm |
| Maximálne otáčky skrutkovača | 1 800 ot./min |
| Obsah balenia | 500 ks |
Časté otázky
Na čo je skrutka ETANCO GTS STAR určená?
Aké plechy prevŕta skrutka ETANCO GTS STAR?
Aký nástavec alebo bit na skrutku ETANCO GTS STAR použiť?
Akou silou skrutku ETANCO GTS STAR skrutkovať?
