Popis

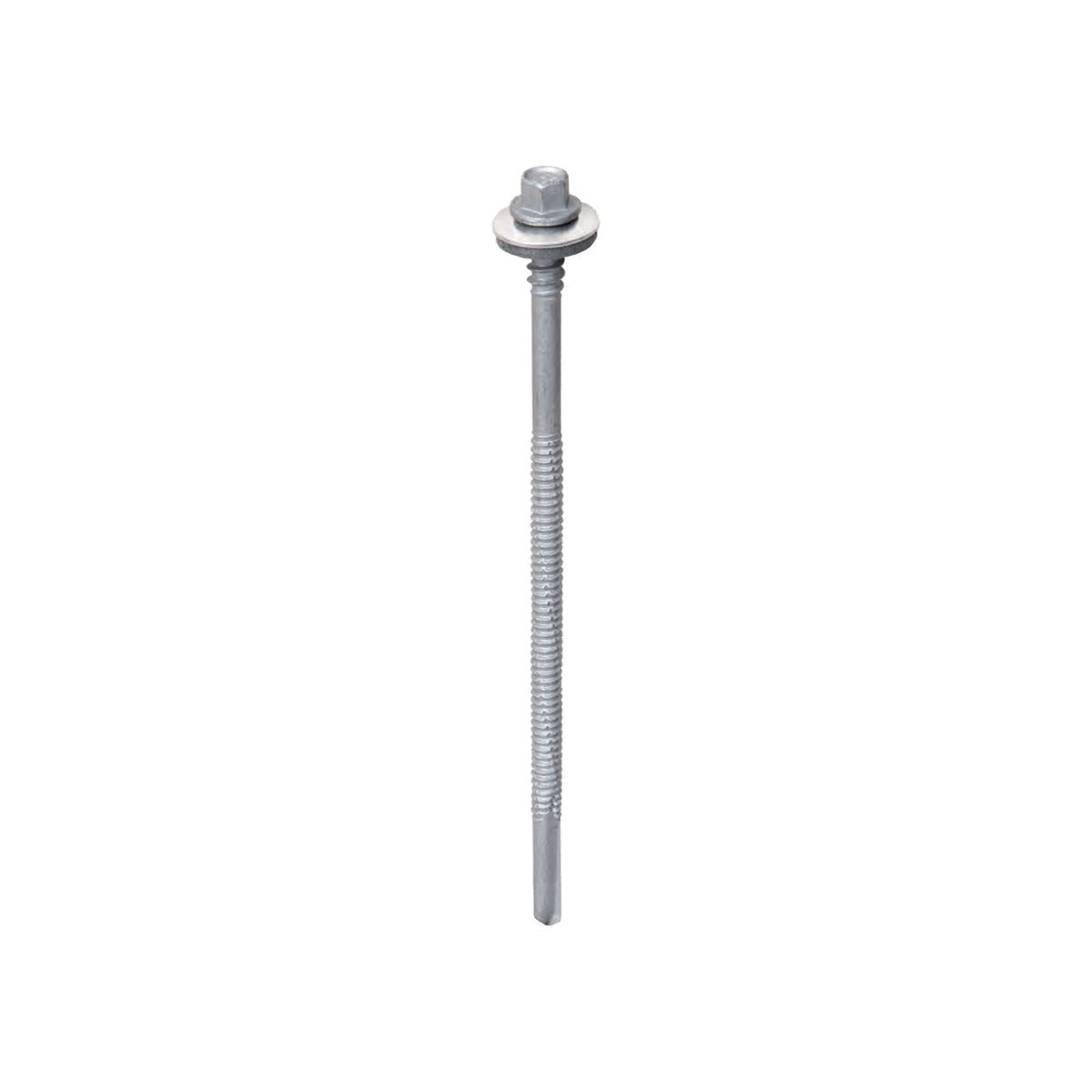

ETANCO GTR 25 SP Ø6,3 / 7,0 mm skrutka na upevnenie sendvičových panelov s podložkou A19 je samovrtná a samorezná skrutka z povrchovo kalenej uhlíkovej ocele s jemným závitom, zväčšenou šesťhrannou hlavou a predmontovanou hliníkovou podložkou s vulkanizovaným EPDM tesnením. Pri skrutkovaní si skrutka sama vyvŕta otvor a súčasne vyreže závit, vďaka vŕtacej kapacite až 25 mm poradí aj s hrubšou oceľovou konštrukciou. Je určená na upevnenie sendvičových panelov na oceľové konštrukcie.
Skrutka je chránená protikoróznou vrstvou gRey.coat a je určená do prostredia s koróznou kategóriou C1, C2, C3 a C4 podľa PN-EN ISO 12944-2. Má európske technické posúdenie ETA-13/0199.
Výhody
- Vŕtacia kapacita až 25 mm umožňuje upevnenie aj do hrubších oceľových konštrukcií bez predvŕtania
- Samovrtná a samorezná skrutka si sama vyvŕta otvor a vyreže závit
- Hliníková podložka A19 s vulkanizovaným EPDM tesnením je už namontovaná na skrutke
- Ochrana gRey.coat pre prostredie s koróznou kategóriou C1 až C4
- Dĺžky 160 až 280 mm pre sendvičové panely hrúbky 45 až 215 mm
Výber dĺžky skrutky
Dĺžku skrutky vyberte podľa hrúbky sendvičového panela. Stĺpce MTmin a MTmax v tabuľke udávajú rozsah hrúbky panela pre danú dĺžku. Uvedená hrúbka MTmax platí pre maximálnu prípustnú hrúbku podkladnej konštrukcie.
| Kód tovaru | Rozmer | MTmin | MTmax | Vŕtacia kapacita |
Podložka | Balenie počet ks / balení / kartóny (ks) |
|||
|---|---|---|---|---|---|---|---|---|---|
| D | L | Sw | mat. | veľ. | |||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P151160R0PL | 6,3/7,0 | 160 | 8 | 45 | 95 | 25,0 | A | 19 | 100/1/100 |
| P151200R0PL | 6,3/7,0 | 200 | 8 | 85 | 135 | 25,0 | A | 19 | 100/1/100 |
| P151240R0PL | 6,3/7,0 | 240 | 8 | 125 | 175 | 25,0 | A | 19 | 100/1/100 |
| P151280R0PL | 6,3/7,0 | 280 | 8 | 165 | 215 | 25,0 | A | 19 | 100/1/100 |
Pri veľkej hrúbke podkladu a rôznorodosti materiálov na stavbe výrobca odporúča pred montážou urobiť skúšku vŕtania. Maximálna hrúbka vŕtania platí len pre vodorovnú polohu skrutky.
Príklady použitia
Skrutka upevňuje sendvičové panely na oceľové konštrukcie.
Montáž
Skrutku zaskrutkujte nástavcom na šesťhranné hlavy SW 8 mm, napríklad magnetický nástavec KLIMAS Wkret-met WM Ø8 mm. Odporúčaný krútiaci moment je 6 Nm a maximálne otáčky skrutkovača 1 200 ot./min. Minimálna hrúbka oceľovej konštrukcie je 4,0 mm.
Význam ikon
- Konštrukčný materiál: oceľ valcovaná za tepla
- Šesťhranná hlava SW 8 mm
- Maximálna vŕtacia kapacita: 25,0 mm
- Protikorózna ochrana gRey.coat
- Hrúbka práškového povlaku: 50 µm
- Dá sa lakovať práškovou farbou RAL
- Krútiaci moment: 6 Nm
- Odporúčané otáčky skrutkovača na inštaláciu skrutiek: maximálne 1 200 ot./min
- Maximálna vŕtacia kapacita pre dva prvky: sendvičový panel na oceľovú konštrukciu
- Rozsah hrúbky použitých sendvičových panelov
- Minimálna hrúbka oceľovej konštrukcie: 4,0 mm
Dostupné balenie: 100 ks
Technické parametre
| Typ skrutky | Samovrtná a samorezná skrutka pre sendvičové panely |
| Typ hlavy | Šesťhranná hlava SW 8 mm |
| Vonkajší priemer závitu | 6,3 - 7,0 mm |
| Dĺžka skrutky | 160 - 280 mm |
| Vŕtacia kapacita | 25 mm |
| Minimálna hrúbka oceľovej konštrukcie | 4,0 mm |
| Materiál | Povrchovo kalená uhlíková oceľ |
| Protikorózna ochrana | gRey.coat |
| Korózna kategória | C1 až C4 (PN-EN ISO 12944-2) |
| Podložka | Hliníková A19 s vulkanizovaným EPDM |
| Priemer podložky | 19 mm |
| Odporúčaný krútiaci moment | 6 Nm |
| Maximálne otáčky skrutkovača | 1 200 ot./min |
| Európske technické posúdenie | ETA-13/0199 |
| Obsah balenia | 100 ks |
Časté otázky
Akú hrubú oceľovú konštrukciu prevŕta skrutka ETANCO GTR 25 SP A19?
Akú dĺžku skrutky ETANCO GTR 25 SP A19 vybrať?
Treba pri skrutke ETANCO GTR 25 SP A19 predvŕtať otvor?
Akým nástavcom a akou silou skrutku ETANCO GTR 25 SP A19 skrutkovať?
Do akého prostredia sa skrutka ETANCO GTR 25 SP A19 hodí?
