Popis

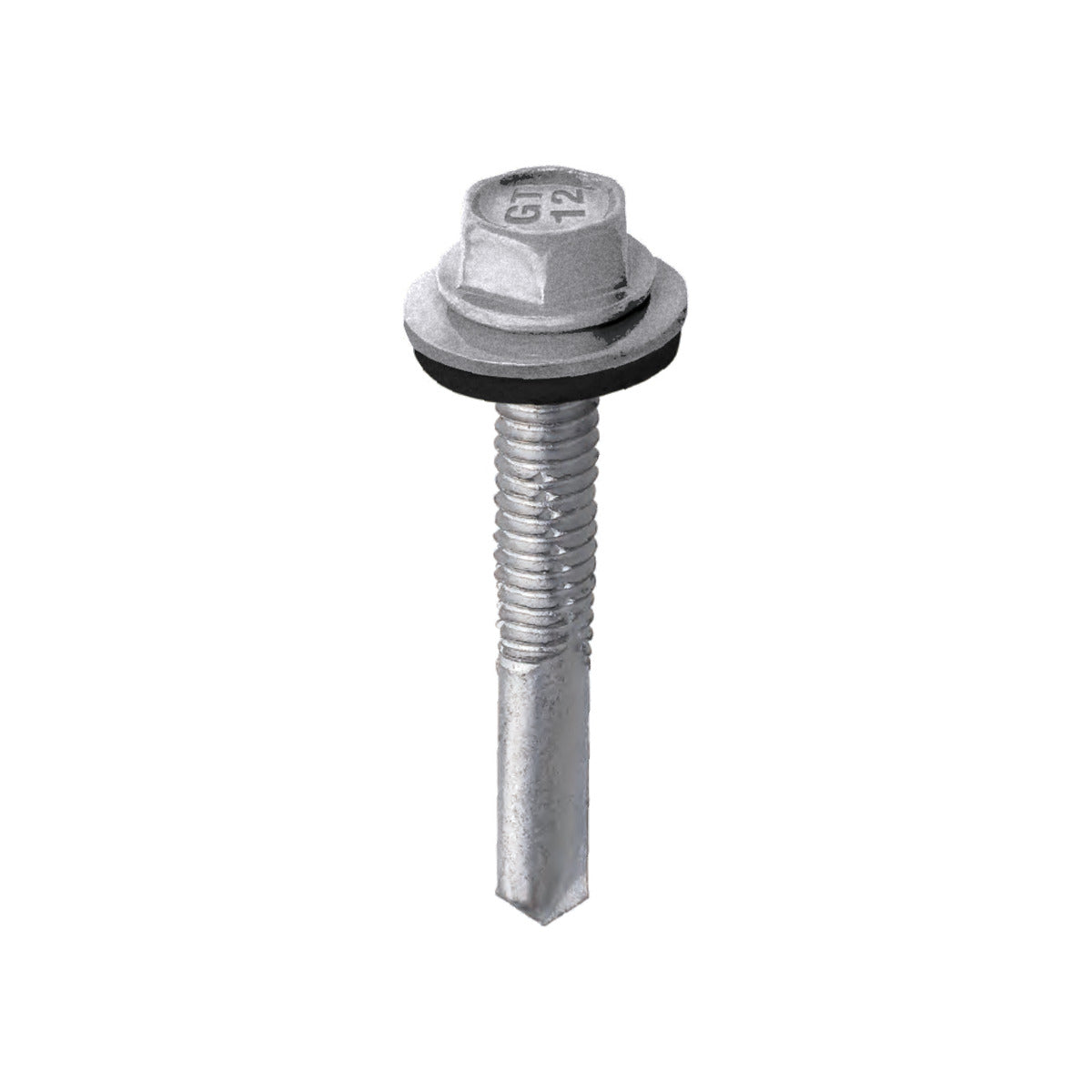

ETANCO GTR 12 Ø5,5 mm skrutka na upevňovanie plechov s podložkou A16 je samovrtná a samorezná skrutka z povrchovo kalenej uhlíkovej ocele s dodatočnou ochranou gRey.coat, s vŕtacím hrotom, jemným závitom, šesťhrannou hlavou a predmontovanou hliníkovou podložkou A16 s vulkanizovaným EPDM tesnením. Je určená na upevňovanie profilovaných oceľových plechov na oceľové konštrukcie.
Výhody
- Ochrana gRey.coat zvyšuje odolnosť skrutky proti korózii
- Hliníková podložka A16 s vulkanizovaným EPDM tesnením je už namontovaná na skrutke
- Vŕtacia kapacita až 12 mm umožňuje upevnenie aj do hrubšej oceľovej konštrukcie bez predvŕtania
- Samovrtná a samorezná skrutka si sama vyvŕta otvor a vyreže závit
- Dĺžka 35 mm v balení po 250 ks
Rozmery skrutky
Hodnota MTmax v tabuľke udáva maximálnu hrúbku upevňovaných prvkov: 35 mm = 1 mm. Platí pre maximálnu prípustnú hrúbku podkladnej konštrukcie.
| Kód tovaru | Rozmer | MTmax | Vŕtacia kapacita |
Podložka | Balenie počet ks / balení / kartóny (ks) |
|||
|---|---|---|---|---|---|---|---|---|
| D | L | Sw | mat. | veľ. | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P15035A16R0PL | 5,5 | 35 | 8 | 1 | 12,0 | A | 16 | 250/6/1500 |
Príklady použitia
Skrutka upevňuje profilované oceľové plechy na oceľové konštrukcie, aj s tepelnou izoláciou pod plechom.
Montáž
Skrutku zaskrutkujte nástavcom na šesťhranné hlavy SW 8 mm, napríklad magnetickým nástavcom KLIMAS Wkret-met WM Ø8 mm. Odporúčaný krútiaci moment je 5 Nm a maximálne otáčky skrutkovača 1 500 ot./min. Minimálna hrúbka oceľovej konštrukcie je 4,0 mm.
Význam ikon
- Konštrukčný materiál: oceľ valcovaná za tepla
- Šesťhranná hlava SW 8 mm
- Maximálna vŕtacia kapacita: 12,0 mm
- Dodatočná protikorózna ochrana: povlak gRey.coat
- Hrúbka práškového povlaku: 50 µm
- Dá sa lakovať práškovou farbou RAL
- Krútiaci moment: 5 Nm
- Odporúčané otáčky skrutkovača na inštaláciu skrutiek: maximálne 1 500 ot./min
- Maximálna vŕtacia kapacita pre dva prvky: oceľový plech na oceľovú konštrukciu
- Maximálna hrúbka upevňovaných prvkov MTmax: plech s izoláciou na oceľovej konštrukcii
- Minimálna hrúbka oceľovej konštrukcie Tmin: 4,0 mm
Dostupné balenie: 250 ks
Technické parametre
| Typ skrutky | Samovrtná a samorezná skrutka |
| Typ hlavy | Šesťhranná hlava SW 8 mm |
| Priemer závitu | 5,5 mm |
| Dĺžka skrutky | 35 mm |
| Vŕtacia kapacita | 12 mm |
| Minimálna hrúbka oceľovej konštrukcie | 4,0 mm |
| Materiál | Povrchovo kalená uhlíková oceľ |
| Povrchová úprava | Protikorózna ochrana gRey.coat |
| Podložka | Hliníková A16 s vulkanizovaným EPDM |
| Priemer podložky | 16 mm |
| Odporúčaný krútiaci moment | 5 Nm |
| Maximálne otáčky skrutkovača | 1 500 ot./min |
| Technické posúdenie | ETA-12/0580 |
| Obsah balenia | 250 ks |
Časté otázky
Na čo je skrutka ETANCO GTR 12 A16 určená?
Akú hrubú oceľovú konštrukciu prevŕta skrutka ETANCO GTR 12 A16?
Akú dĺžku skrutky ETANCO GTR 12 A16 vybrať?
Akým nástavcom a akou silou skrutku ETANCO GTR 12 A16 skrutkovať?
Čo znamená ochrana gRey.coat?
