Popis

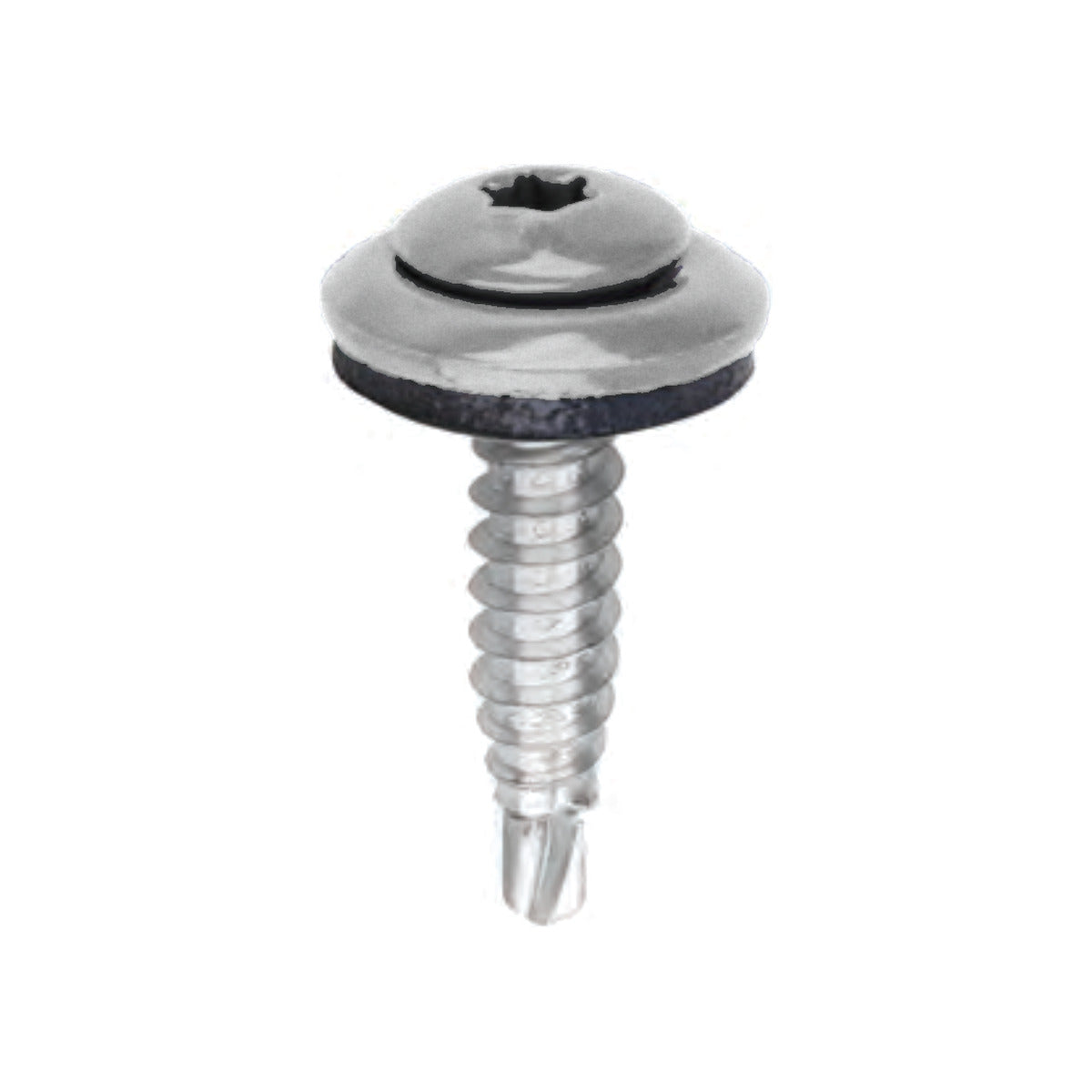

ETANCO GTF 02 P Ø4,8 mm zošívačka s podložkou A14 je samovrtná a samorezná skrutka z povrchovo kalenej uhlíkovej ocele, pozinkovaná, so zmenšeným vŕtacím hrotom, oválnou hlavou s vnútorným TORX 20 a predmontovanou hliníkovou podložkou A14 s vulkanizovaným EPDM tesnením. Je určená na preplátovanie plochých a profilovaných oceľových plechov.
Výhody
- Vŕtací hrot prejde plechom bez predvŕtania
- Vŕtacia kapacita 2 × 1,0 mm umožňuje zošiť dva plechy v jednom kroku
- Hliníková podložka A14 s vulkanizovaným EPDM tesnením je už namontovaná na skrutke
- Zinková vrstva 20 µm Dura.zinc chráni skrutku pred koróziou
- Dĺžka 20 mm v balení po 250 ks
Rozmery skrutky
Skrutka má dĺžku 20 mm. Hodnota MTmax v tabuľke udáva maximálnu hrúbku upevňovaných prvkov (7 mm).
| Kód tovaru | Rozmer | MTmax | Vŕtacia kapacita |
Podložka | Balenie počet ks / balení / kartóny (ks) |
|||
|---|---|---|---|---|---|---|---|---|
| D | L | TX | mat. | veľ. | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P14020PH | 4,8 | 20 | 20 | 7 | 2x1,00 | A | 14 | 250/6/1500 |
Príklady použitia
Skrutka spája ploché a profilované oceľové plechy, napríklad pri preplátovaní trapézových plechov, aj v kombinácii s tepelnou izoláciou.
Montáž
Skrutku zaskrutkujte bitom TORX 20, napríklad magnetickým hviezdicovým bitom KLIMAS Wkret-met TX-20. Odporúčaný krútiaci moment je 3 Nm a maximálne otáčky skrutkovača 1 800 ot./min. Minimálna hrúbka upevňovaných vrstiev je 2 × 0,5 mm. Výrobca odporúča montáž špeciálnym držiakom ETANCO.
Význam ikon
- Konštrukčný materiál: profilovaný oceľový plech
- Konštrukčný materiál: oceľ
- Hlava s vnútorným TORX 20
- Maximálna vŕtacia kapacita pre zošitie: 2 × 1,0 mm
- Hrúbka pozinkovanej vrstvy: 20 µm Dura.zinc
- Hrúbka práškového povlaku: 50 µm
- Dá sa lakovať práškovou farbou RAL
- Krútiaci moment: 3 Nm
- Odporúčané otáčky skrutkovača na inštaláciu skrutiek: maximálne 1 800 ot./min
- Maximálna vŕtacia kapacita pre dva prvky
- Maximálna hrúbka upevňovaných prvkov MTmax
- Minimálna hrúbka upevňovaných vrstiev Tmin: 2 × 0,5 mm
Dostupné balenie: 250 ks
Technické parametre
| Typ skrutky | Samovrtná a samorezná zošívačka |
| Typ hlavy | Oválna hlava s vnútorným TORX 20 |
| Priemer závitu | 4,8 mm |
| Dĺžka skrutky | 20 mm |
| Vŕtacia kapacita | 2 × 1,0 mm |
| Maximálna hrúbka upevňovaných prvkov | 7 mm |
| Minimálna hrúbka upevňovaných vrstiev | 2 × 0,5 mm |
| Materiál | Povrchovo kalená uhlíková oceľ |
| Povrchová úprava | Pozinkovaná, zinková vrstva 20 µm Dura.zinc |
| Podložka | Hliníková A14 s vulkanizovaným EPDM |
| Priemer podložky | 14 mm |
| Odporúčaný krútiaci moment | 3 Nm |
| Maximálne otáčky skrutkovača | 1 800 ot./min |
| Technické posúdenie | ETA-12/0580 |
| Obsah balenia | 250 ks |
Časté otázky
Na čo je skrutka ETANCO GTF 02 P určená?
Treba skrutku ETANCO GTF 02 P predvŕtať?
Aká hrubá vrstva sa dá skrutkou ETANCO GTF 02 P upevniť?
Aký bit na skrutku ETANCO GTF 02 P použiť?
Dá sa skrutka ETANCO GTF 02 P lakovať?
