Popis

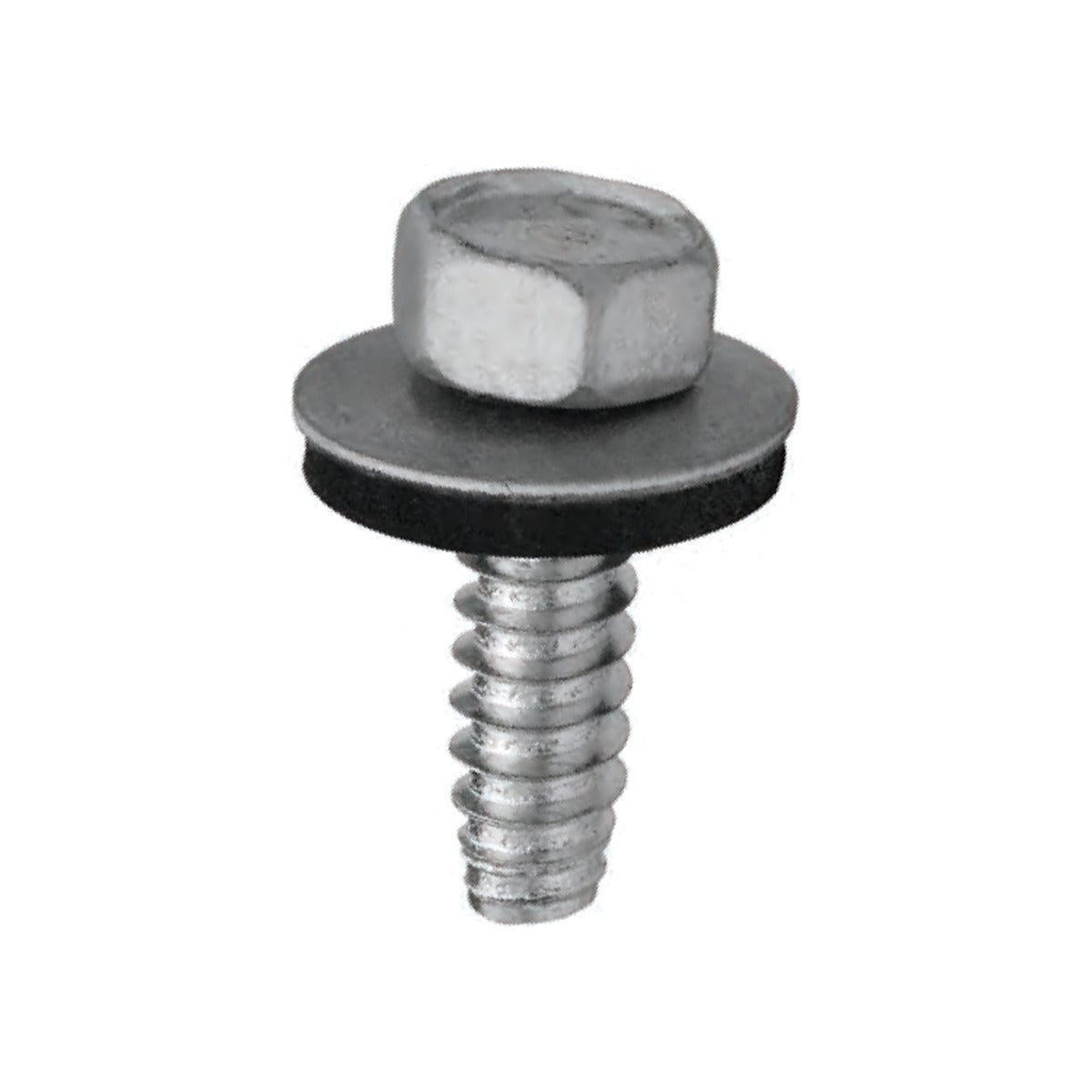

ETANCO GTB Ø6,3 mm skrutka na upevňovanie plechov na oceľ s podložkou Z16 je samorezná skrutka typu B s jemným závitom z povrchovo kalenej uhlíkovej ocele, pozinkovaná, so šesťhrannou hlavou 3/8" a predmontovanou oceľovou podložkou Z16 s vulkanizovaným EPDM tesnením. Je určená na upevňovanie profilovaných oceľových plechov na oceľové konštrukcie. Maximálnu hrúbku podkladu určuje schopnosť skrutky rezať závit. Skrutka nie je samovrtná, do ocele sa montuje do predvŕtaného otvoru.
Výhody
- Jemný závit typu B reže závit do predvŕtaného otvoru v oceľovej konštrukcii
- Hrúbka podkladu je daná schopnosťou skrutky rezať závit
- Podložka Z16 s vulkanizovaným EPDM tesnením je už namontovaná na skrutke
- Zinková vrstva 12 µm Dura.zinc chráni skrutku pred koróziou
- Dĺžka 32 mm v balení po 250 ks
Rozmery skrutky
Hodnoty MTmax v tabuľke udávajú maximálnu hrúbku upevňovaných prvkov pre danú dĺžku.
| Kód tovaru | Rozmer | MTmax | Podložka | Balenie počet ks / balení / kartóny (ks) |
|||
|---|---|---|---|---|---|---|---|
| D | L | Sw | mat. | veľ. | |||
| [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P2533320PL | 6,3 | 32 | 3/8" | 22 | Z | 16 | 250/4/1000 |
Priemer vrtáka
Pred montážou predvŕtajte otvor vrtákom podľa hrúbky oceľovej konštrukcie:
| Hrúbka oceľovej konštrukcie [mm] | Priemer vrtáka [mm] |
|---|---|
| 3,0 - 5,0 | 5,3 |
| 6,0 | 5,5 |
| 8,0 a viac | 5,7 |
Príklady použitia
Skrutka upevňuje profilované oceľové plechy na oceľové konštrukcie.
Montáž
Otvor v oceľovej konštrukcii predvŕtajte podľa tabuľky priemerov vrtákov. Skrutku zaskrutkujte nástavcom na šesťhranné hlavy 3/8". Odporúčaný krútiaci moment je 4,5 Nm a maximálne otáčky skrutkovača 1 200 ot./min. Minimálna hrúbka oceľovej konštrukcie je 3 mm.
Význam ikon
- Konštrukčný materiál: oceľ valcovaná za tepla
- Šesťhranná hlava 3/8"
- Hrúbka pozinkovanej vrstvy: 12 µm Dura.zinc
- Hrúbka práškového povlaku: 50 µm
- Dá sa lakovať práškovou farbou RAL
- Krútiaci moment: 4,5 Nm
- Odporúčané otáčky skrutkovača na inštaláciu skrutiek: maximálne 1 200 ot./min
- Maximálna hrúbka upevňovaných prvkov MTmax
- Minimálna hrúbka oceľovej konštrukcie Tmin: 3 mm
Dostupné balenie: 250 ks
Technické parametre
| Typ skrutky | Samorezná skrutka typu B s jemným závitom |
| Typ hlavy | Šesťhranná hlava 3/8" |
| Priemer závitu | 6,3 mm |
| Dĺžka skrutky | 32 mm |
| Materiál | Povrchovo kalená uhlíková oceľ |
| Povrchová úprava | Pozinkovaná, zinková vrstva 12 µm Dura.zinc |
| Podložka | Oceľová Z16 s vulkanizovaným EPDM |
| Priemer podložky | 16 mm |
| Odporúčaný krútiaci moment | 4,5 Nm |
| Maximálne otáčky skrutkovača | 1 200 ot./min |
| Technické posúdenie | ETA-12/0580 |
| Minimálna hrúbka oceľovej konštrukcie | 3 mm |
| Obsah balenia | 250 ks |
