Popis

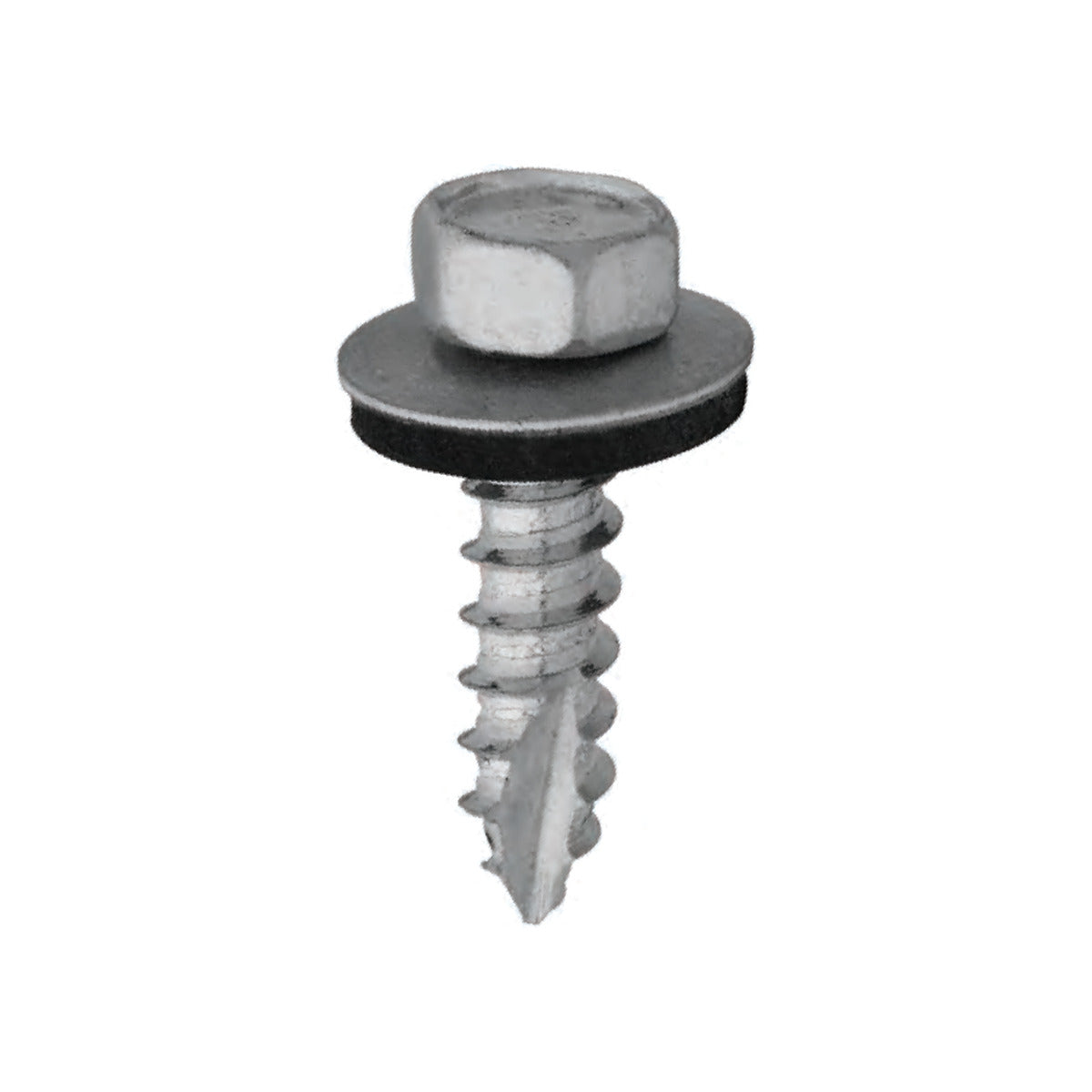

ETANCO GTA Ø6,5 mm skrutka na upevňovanie plechov na oceľ a drevo s podložkou Z16 je samorezná skrutka typu A s hrubým závitom z povrchovo kalenej uhlíkovej ocele, pozinkovaná, so šesťhrannou hlavou 3/8" a predmontovanou oceľovou podložkou Z16 s vulkanizovaným EPDM tesnením. Je určená na upevňovanie profilovaných oceľových plechov na drevené a oceľové konštrukcie (do 2 × 1,5 mm). Krátke dĺžky sa dajú použiť na preplátovanie alebo ako opravné skrutky. Skrutka nie je samovrtná, do ocele sa montuje do predvŕtaného otvoru.
Výhody
- Hrubý závit typu A drží v dreve aj v oceľovej konštrukcii
- Zakotvenie v dreve od 30 mm zabezpečí pevné upevnenie plechu
- Podložka Z16 s vulkanizovaným EPDM tesnením je už namontovaná na skrutke
- Zinková vrstva 12 µm Dura.zinc chráni skrutku pred koróziou
- Dĺžky 32 a 38 mm v balení po 250 a 100 ks
Rozmery skrutky
Hodnoty MTmax v tabuľke udávajú maximálnu hrúbku upevňovaných prvkov pre danú dĺžku. Dĺžku vyberte podľa hrúbky plechu a podkladu, pri dreve musí zakotvenie dosiahnuť aspoň 30 mm.
| Kód tovaru | Rozmer | MTmax | Podložka | Balenie počet ks / balení / kartóny (ks) |
|||||
|---|---|---|---|---|---|---|---|---|---|
| D | L | Sw | hef | drevo | oceľ | mat. | veľ. | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P2513320PL | 6,5 | 32 | 3/8" | 30 | - | 23 | Z | 16 | 250/4/1000 |
| P2513380PL | 6,5 | 38 | 3/8" | 30 | 4 | 29 | Z | 16 | 100/4/400 |
Priemer vrtáka
Pred montážou predvŕtajte otvor vrtákom podľa hrúbky oceľovej konštrukcie:
| Hrúbka oceľovej konštrukcie [mm] | Priemer vrtáka [mm] |
|---|---|
| 0,63 | 3,5 |
| 0,75 | 4,0 |
| 0,88 - 1,25 | 4,5 |
| 1,5 | 5,0 |
| 2,0 | 5,5 |
Príklady použitia
Skrutka upevňuje profilované oceľové plechy na drevené a oceľové konštrukcie.
Montáž
Otvor v oceľovej konštrukcii predvŕtajte podľa tabuľky priemerov vrtákov. Skrutku zaskrutkujte nástavcom na šesťhranné hlavy 3/8". Odporúčaný krútiaci moment je 4,5 Nm a maximálne otáčky skrutkovača 1 200 ot./min. Minimálna hĺbka zakotvenia v dreve je 30 mm.
Význam ikon
- Konštrukčný materiál: oceľový profil valcovaný za studena
- Konštrukčný materiál: profilovaný oceľový plech
- Konštrukčný materiál: oceľ
- Konštrukčný materiál: drevo
- Šesťhranná hlava 3/8"
- Hrúbka pozinkovanej vrstvy: 12 µm Dura.zinc
- Hrúbka práškového povlaku: 50 µm
- Dá sa lakovať práškovou farbou RAL
- Krútiaci moment: 4,5 Nm
- Odporúčané otáčky skrutkovača na inštaláciu skrutiek: maximálne 1 200 ot./min
- Minimálna hrúbka plechu na drevenom podklade Tmin: 1 × 0,63 mm
- Maximálna hrúbka upevňovaných prvkov MTmax: plech s izoláciou na dreve
- Maximálna hrúbka upevňovaných prvkov MTmax: plech s izoláciou na oceľovej konštrukcii
- Minimálna hĺbka zakotvenia Hmin: 30 mm
- Minimálna hrúbka upevňovaných vrstiev Tmin: 2 × 0,63 mm
Dostupné balenie: 250 ks (32 mm) a 100 ks (38 mm)
Technické parametre
| Typ skrutky | Samorezná skrutka typu A s hrubým závitom |
| Typ hlavy | Šesťhranná hlava 3/8" |
| Priemer závitu | 6,5 mm |
| Dĺžka skrutky | 32 a 38 mm |
| Materiál | Povrchovo kalená uhlíková oceľ |
| Povrchová úprava | Pozinkovaná, zinková vrstva 12 µm Dura.zinc |
| Podložka | Oceľová Z16 s vulkanizovaným EPDM |
| Priemer podložky | 16 mm |
| Odporúčaný krútiaci moment | 4,5 Nm |
| Maximálne otáčky skrutkovača | 1 200 ot./min |
| Technické posúdenie | ETA-12/0580 |
| Minimálna hĺbka zakotvenia v dreve | 30 mm |
| Obsah balenia | 250 ks a 100 ks |
