Popis

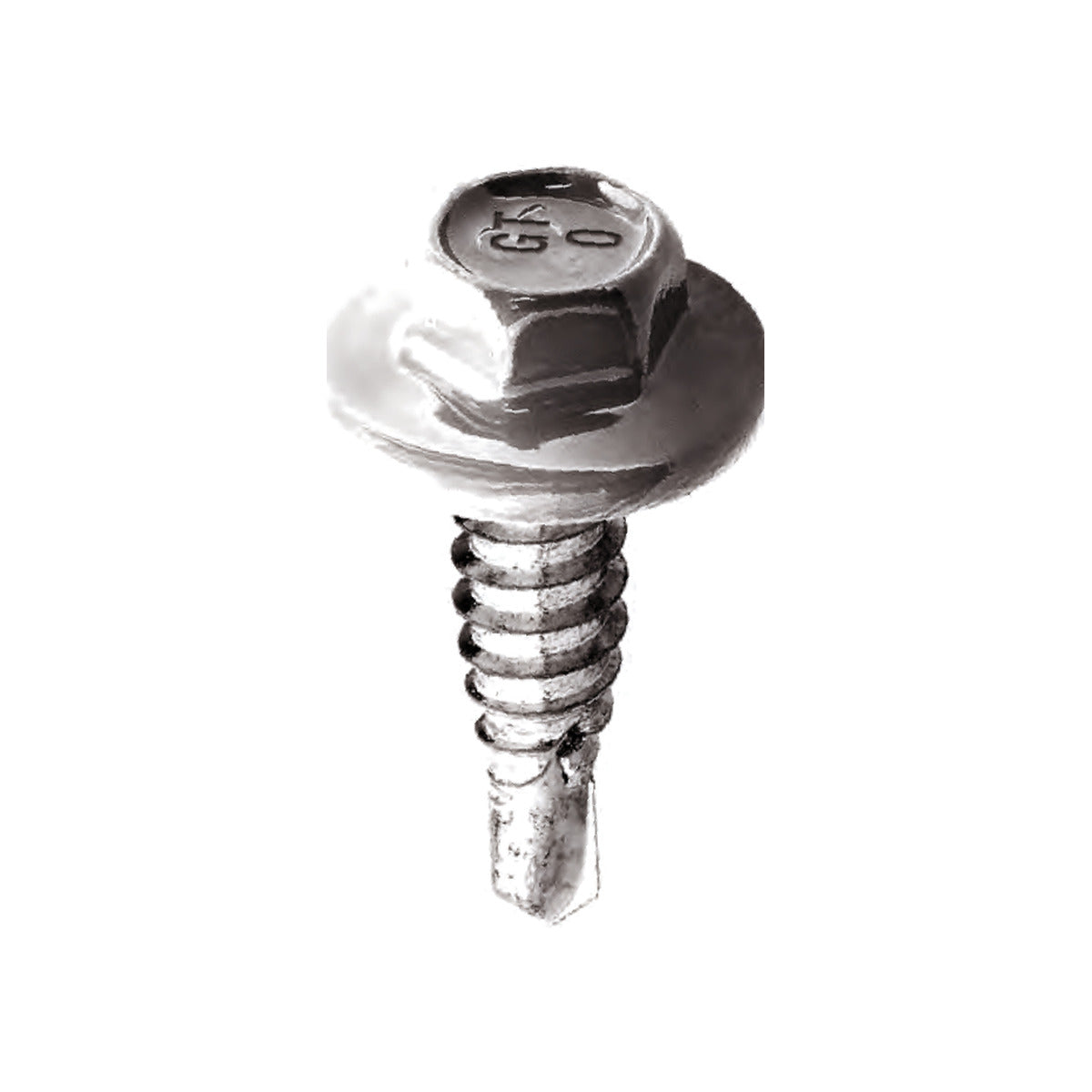

ETANCO GT O3 FH Ø6,3 mm zošívačka s prírubou je samovrtná a samorezná skrutka z povrchovo kalenej uhlíkovej ocele, pozinkovaná, so zmenšeným vŕtacím hrotom, jemným závitom, šesťhrannou hlavou a integrovanou prírubou 15 mm. Je určená na pozdĺžne spájanie (preplátovanie) profilovaných oceľových plechov a na upevňovanie oceľových plechov na tenkú oceľovú konštrukciu.
Výhody
- Integrovaná príruba 15 mm je súčasťou hlavy, skrutka nepotrebuje samostatnú podložku
- Vŕtacia kapacita 2 × 1,25 mm umožňuje zošiť dva plechy bez predvŕtania
- Samovrtná a samorezná skrutka si sama vyvŕta otvor a vyreže závit
- Zinková vrstva 12 µm Dura.zinc chráni skrutku pred koróziou
- Dĺžka 22 mm v balení po 500 ks
Rozmery skrutky
Skrutka má dĺžku 22 mm. Hodnota MTmax v tabuľke udáva maximálnu hrúbku upevňovaných prvkov (6 mm) a platí pre maximálnu prípustnú hrúbku podkladnej konštrukcie.
| Kód tovaru | Rozmer | MTmax | Vŕtacia kapacita |
Balenie počet ks / balení / kartóny (ks) |
|||
|---|---|---|---|---|---|---|---|
| D | L | Sw | Bk | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||
| P15063223PL | 6,3 | 22 | 8 | 15 | 6 | 2x1,25 | 500/4/2000 |
Príklady použitia
Skrutka spája profilované oceľové plechy a upevňuje oceľové plechy na tenkú oceľovú konštrukciu.
Montáž
Skrutku zaskrutkujte nástavcom na šesťhranné hlavy SW 8 mm, napríklad magnetickým nástavcom KLIMAS Wkret-met WM Ø8 mm. Odporúčaný krútiaci moment je 4 Nm a maximálne otáčky skrutkovača 1 800 ot./min. Minimálna hrúbka upevňovaných vrstiev je 2 × 0,5 mm.
Význam ikon
- Konštrukčný materiál: oceľ
- Konštrukčný materiál: oceľový profil valcovaný za studena
- Šesťhranná hlava SW 8 mm
- Maximálna vŕtacia kapacita pre zošitie: 2 × 1,25 mm
- Hrúbka pozinkovanej vrstvy: 12 µm Dura.zinc
- Krútiaci moment: 4 Nm
- Odporúčané otáčky skrutkovača na inštaláciu skrutiek: maximálne 1 800 ot./min
- Dá sa lakovať práškovou farbou RAL
- Maximálna vŕtacia kapacita pre dva prvky
- Maximálna hrúbka upevňovaných prvkov MTmax
- Minimálna hrúbka upevňovaných vrstiev Tmin: 2 × 0,5 mm
Dostupné balenie: 500 ks
Technické parametre
| Typ skrutky | Samovrtná a samorezná zošívačka s prírubou |
| Typ hlavy | Šesťhranná hlava SW 8 mm s integrovanou prírubou |
| Priemer závitu | 6,3 mm |
| Dĺžka skrutky | 22 mm |
| Priemer príruby | 15 mm |
| Vŕtacia kapacita pre zošitie | 2 × 1,25 mm |
| Maximálna hrúbka upevňovaných prvkov | 6 mm |
| Minimálna hrúbka upevňovaných vrstiev | 2 × 0,5 mm |
| Materiál | Povrchovo kalená uhlíková oceľ |
| Povrchová úprava | Pozinkovaná, zinková vrstva 12 µm Dura.zinc |
| Odporúčaný krútiaci moment | 4 Nm |
| Maximálne otáčky skrutkovača | 1 800 ot./min |
| Technické posúdenie | ETA-12/0580 |
| Obsah balenia | 500 ks |
Časté otázky
Na čo je skrutka ETANCO GT O3 FH určená?
Aké plechy prevŕta skrutka ETANCO GT O3 FH?
Treba ku skrutke ETANCO GT O3 FH samostatnú podložku?
Akým nástavcom a akou silou skrutku ETANCO GT O3 FH skrutkovať?
