Popis

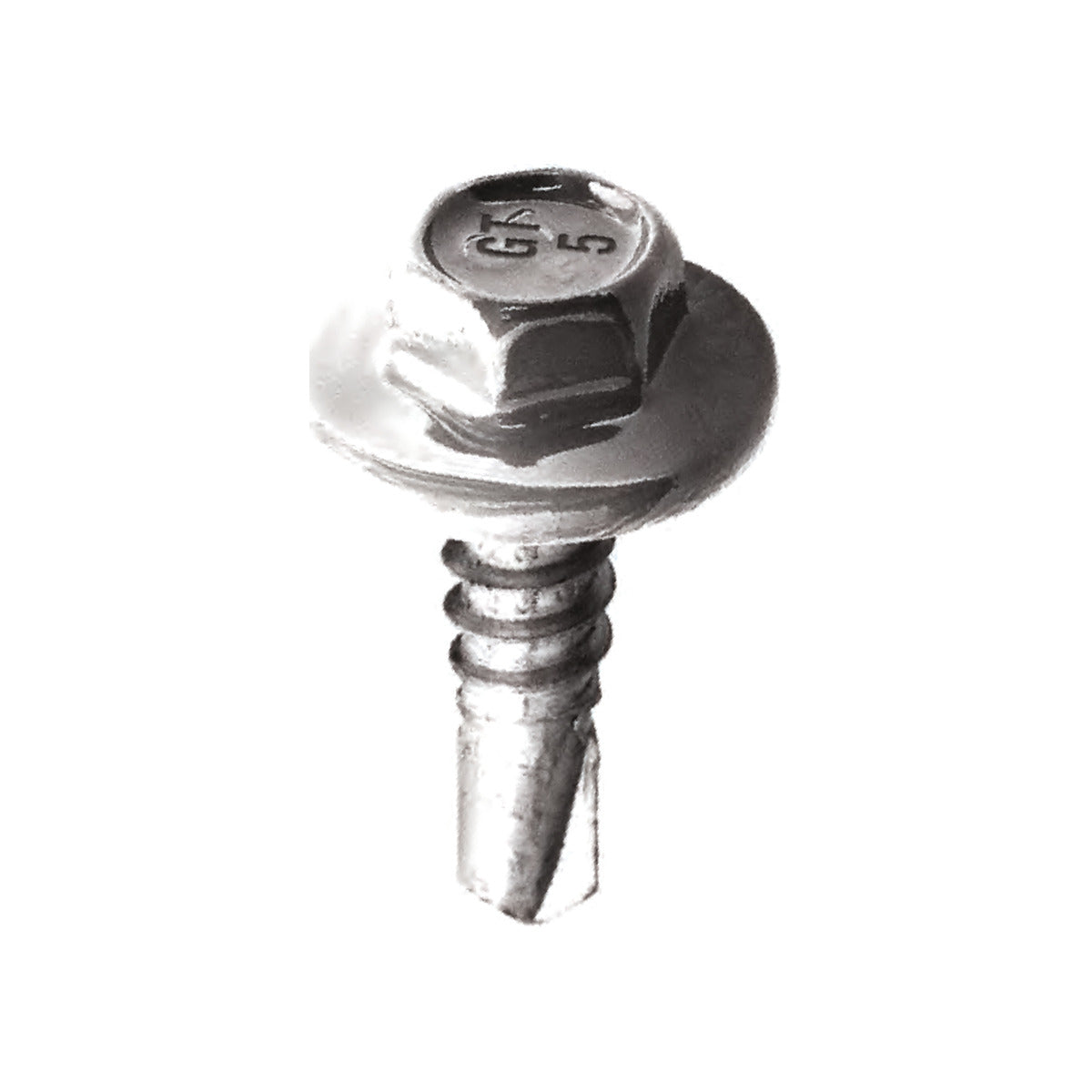

ETANCO GT 5 FH Ø5,5 mm skrutka na upevňovanie plechov s prírubou je samovrtná a samorezná skrutka z povrchovo kalenej uhlíkovej ocele, pozinkovaná, s vŕtacím hrotom, jemným závitom, šesťhrannou hlavou a integrovanou prírubou 15 mm. Je určená na upevňovanie profilovaných oceľových plechov na oceľové konštrukcie pri špecifických spôsoboch použitia.
Výhody
- Integrovaná príruba 15 mm je súčasťou hlavy, skrutka nepotrebuje samostatnú podložku
- Vŕtacia kapacita až 5 mm umožňuje upevnenie do oceľovej konštrukcie bez predvŕtania
- Samovrtná a samorezná skrutka si sama vyvŕta otvor a vyreže závit
- Zinková vrstva 12 µm Dura.zinc chráni skrutku pred koróziou
- Dve dĺžky 19 a 25 mm v balení po 500 ks
Výber dĺžky skrutky
Dĺžku skrutky vyberte podľa hrúbky upevňovaných prvkov. Stĺpec MTmax v tabuľke udáva maximálnu hrúbku upevňovaných prvkov pre danú dĺžku: skrutka dĺžky 19 mm do 3 mm, skrutka dĺžky 25 mm do 9 mm. Uvedená hrúbka MTmax platí pre maximálnu prípustnú hrúbku podkladnej konštrukcie.
| Kód tovaru | Rozmer | MTmax | Vŕtacia kapacita |
Balenie počet ks / balení / kartóny (ks) |
|||
|---|---|---|---|---|---|---|---|
| D | L | Sw | Bk | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||
| P15019FH3PL | 5,5 | 19 | 8 | 15 | 3 | 5,0 | 500/4/2000 |
| P15025FH3PL | 5,5 | 25 | 8 | 15 | 9 | 5,0 | 500/4/2000 |
Príklady použitia
Skrutka upevňuje profilované oceľové plechy na oceľové konštrukcie, aj s tepelnou izoláciou pod plechom.
Montáž
Skrutku zaskrutkujte nástavcom na šesťhranné hlavy SW 8 mm, napríklad magnetickým nástavcom KLIMAS Wkret-met WM Ø8 mm. Odporúčaný krútiaci moment je 5 Nm a maximálne otáčky skrutkovača 1 500 ot./min. Minimálna hrúbka oceľovej konštrukcie je 1,5 mm.
Význam ikon
- Konštrukčný materiál: oceľový profil valcovaný za studena
- Šesťhranná hlava SW 8 mm
- Maximálna vŕtacia kapacita: 5,0 mm
- Hrúbka pozinkovanej vrstvy: 12 µm Dura.zinc
- Krútiaci moment: 5 Nm
- Odporúčané otáčky skrutkovača na inštaláciu skrutiek: maximálne 1 500 ot./min
- Dá sa lakovať práškovou farbou RAL
- Maximálna vŕtacia kapacita pre dva prvky: oceľový plech na oceľovú konštrukciu
- Maximálna hrúbka upevňovaných prvkov MTmax
- Minimálna hrúbka oceľovej konštrukcie: 1,5 mm
Dostupné balenie: 500 ks
Technické parametre
| Typ skrutky | Samovrtná a samorezná skrutka s prírubou |
| Typ hlavy | Šesťhranná hlava SW 8 mm s integrovanou prírubou |
| Priemer závitu | 5,5 mm |
| Dĺžka skrutky | 19 - 25 mm |
| Priemer príruby | 15 mm |
| Vŕtacia kapacita | 5 mm |
| Minimálna hrúbka oceľovej konštrukcie | 1,5 mm |
| Materiál | Povrchovo kalená uhlíková oceľ |
| Povrchová úprava | Pozinkovaná, zinková vrstva 12 µm Dura.zinc |
| Odporúčaný krútiaci moment | 5 Nm |
| Maximálne otáčky skrutkovača | 1 500 ot./min |
| Technické posúdenie | ETA-12/0580 |
| Obsah balenia | 500 ks |
Časté otázky
Na čo je skrutka ETANCO GT 5 FH určená?
Akú hrubú oceľovú konštrukciu prevŕta skrutka ETANCO GT 5 FH?
Akú dĺžku skrutky ETANCO GT 5 FH vybrať?
Treba ku skrutke ETANCO GT 5 FH samostatnú podložku?
Akým nástavcom a akou silou skrutku ETANCO GT 5 FH skrutkovať?
