Popis

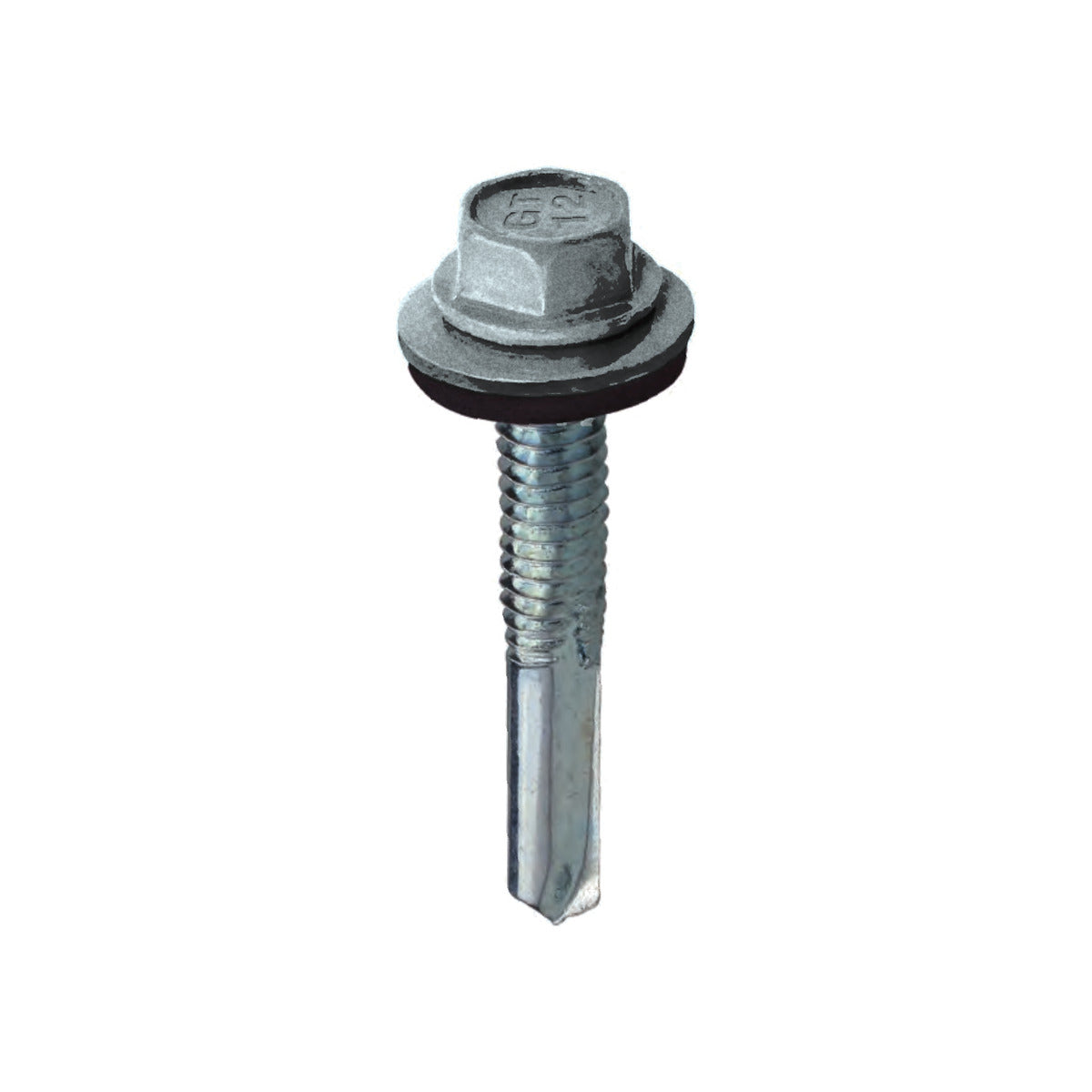

ETANCO GT 12 Ø5,5 mm skrutka na upevňovanie plechov s podložkou Z16 je samovrtná a samorezná skrutka z povrchovo kalenej uhlíkovej ocele, pozinkovaná, s vŕtacím hrotom, jemným závitom, šesťhrannou hlavou a predmontovanou oceľovou podložkou Z16 s vulkanizovaným EPDM tesnením. Je určená na upevňovanie profilovaných oceľových plechov na oceľové konštrukcie.
Výhody
- Vŕtacia kapacita až 12 mm umožňuje upevnenie aj do hrubšej oceľovej konštrukcie bez predvŕtania
- Samovrtná a samorezná skrutka si sama vyvŕta otvor a vyreže závit
- Oceľová podložka Z16 s vulkanizovaným EPDM tesnením je už namontovaná na skrutke
- Zinková vrstva 12 µm Dura.zinc chráni skrutku pred koróziou
- Dĺžka 35 mm v balení po 250 ks
Rozmery skrutky
Skrutka má dĺžku 35 mm. Hodnota MTmax v tabuľke udáva maximálnu hrúbku upevňovaných prvkov (1 mm) a platí pre maximálnu prípustnú hrúbku podkladnej konštrukcie.
| Kód tovaru | Rozmer | MTmax | Vŕtacia kapacita |
Podložka | Balenie počet ks / balení / kartóny (ks) |
|||
|---|---|---|---|---|---|---|---|---|
| D | L | Sw | mat. | veľ. | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P15035160PL | 5,5 | 35 | 8 | 1 | 12,0 | Z | 16 | 250/6/1500 |
Príklady použitia
Skrutka upevňuje profilované oceľové plechy na oceľové konštrukcie.
Montáž
Skrutku zaskrutkujte nástavcom na šesťhranné hlavy SW 8 mm, napríklad magnetickým nástavcom KLIMAS Wkret-met WM Ø8 mm. Odporúčaný krútiaci moment je 5 Nm a maximálne otáčky skrutkovača 1 500 ot./min. Minimálna hrúbka oceľovej konštrukcie je 4,0 mm.
Význam ikon
- Konštrukčný materiál: oceľ valcovaná za tepla
- Šesťhranná hlava SW 8 mm
- Maximálna vŕtacia kapacita: 12,0 mm
- Hrúbka pozinkovanej vrstvy: 12 µm Dura.zinc
- Hrúbka práškového povlaku: 50 µm
- Dá sa lakovať práškovou farbou RAL
- Krútiaci moment: 5 Nm
- Odporúčané otáčky skrutkovača na inštaláciu skrutiek: maximálne 1 500 ot./min
- Maximálna vŕtacia kapacita pre dva prvky: oceľový plech na oceľovú konštrukciu
- Maximálna hrúbka upevňovaných prvkov MTmax: plech s izoláciou na oceľovej konštrukcii
- Minimálna hrúbka oceľovej konštrukcie Tmin: 4,0 mm
Dostupné balenie: 250 ks
Technické parametre
| Typ skrutky | Samovrtná a samorezná skrutka |
| Typ hlavy | Šesťhranná hlava SW 8 mm |
| Priemer závitu | 5,5 mm |
| Dĺžka skrutky | 35 mm |
| Vŕtacia kapacita | 12 mm |
| Minimálna hrúbka oceľovej konštrukcie | 4,0 mm |
| Materiál | Povrchovo kalená uhlíková oceľ |
| Povrchová úprava | Pozinkovaná, zinková vrstva 12 µm Dura.zinc |
| Podložka | Oceľová Z16 s vulkanizovaným EPDM |
| Priemer podložky | 16 mm |
| Odporúčaný krútiaci moment | 5 Nm |
| Maximálne otáčky skrutkovača | 1 500 ot./min |
| Technické posúdenie | ETA-12/0580 |
| Obsah balenia | 250 ks |
