Popis

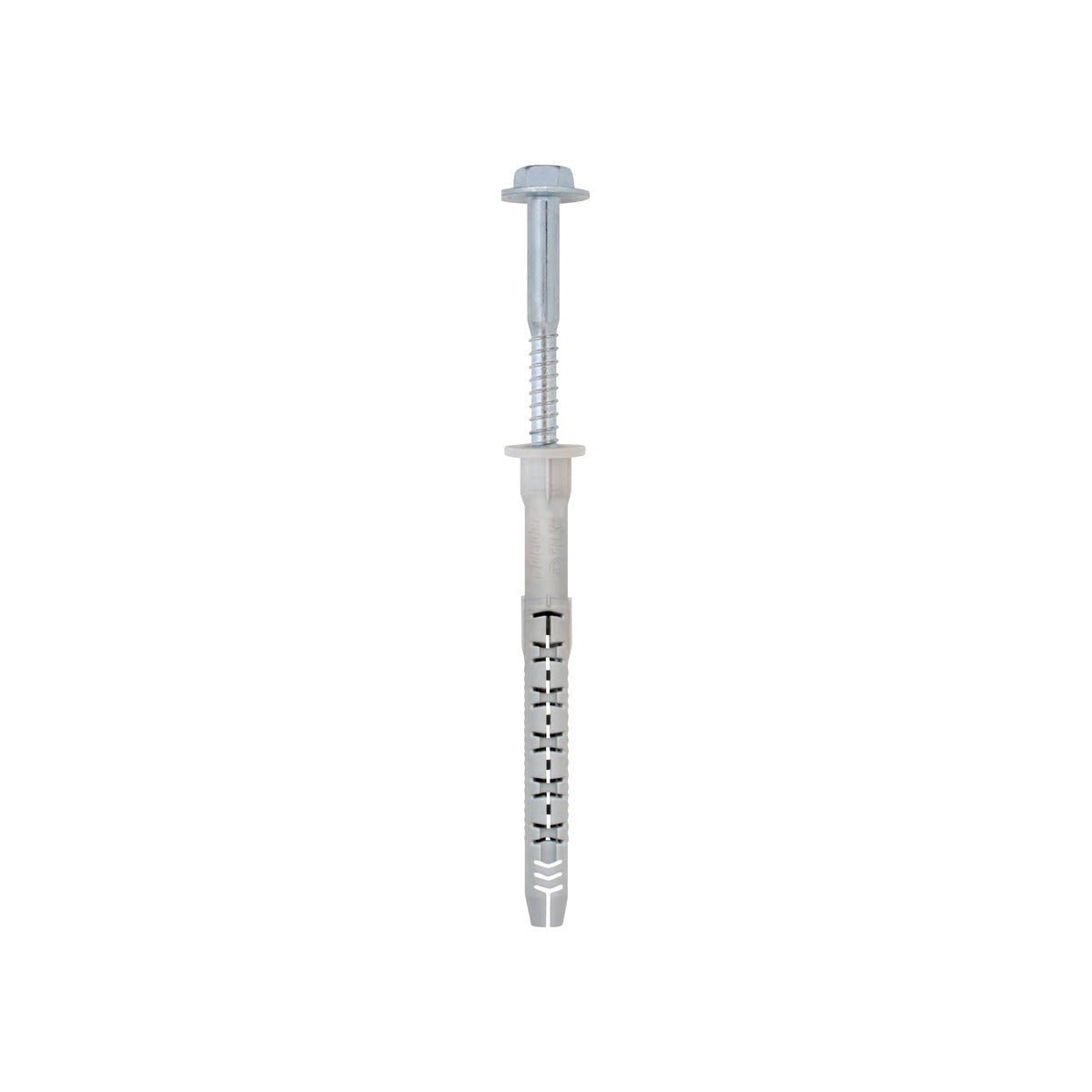

ETANCO FM-X5 H Ø10 mm rámová hmoždinka so šesťhrannou skrutkou s límcom je viacnásobne rozperná rámová hmoždinka z polyamidu PA6 s pozinkovanou oceľovou skrutkou triedy 6.8 so šesťhrannou hlavou s límcom. Hmoždinka so skrutkou sa dodáva zmontovaná. Je určená pre podklady kategórií A, B, C a D podľa ETAG 020 (betón, plné a duté murivo, pórobetón).
Výhody
- Viacnásobná rozperná geometria zaisťuje pevné a trvanlivé ukotvenie už od prvého rebra dutej tehly
- Vedenie skrutky zabezpečuje spoľahlivý chod skrutky aj v nepresne vyvŕtaných otvoroch
- Flexibilná hmoždinka: prvé dva závity a predzaistenie sa dajú urobiť rukou
- Široký límec Ø18 mm izoluje skrutku od podkladu
- Pozinkovaná skrutka (5 µm), oceľ triedy 6.8
- Požiarna odolnosť R 90 pri zaťažení NRd ≤ 0,8 kN
Rozmery
Hrúbka upevňovaného prvku tfix je maximálna hrúbka prvku, ktorý hmoždinkou upevňujete. Dostupné dĺžky: 85, 100, 115, 135 a 160 mm.
| Kód tovaru | Ø [mm] | Dĺžka L [mm] | Hrúbka upevňovaného prvku tfix [mm] | Kľúč / bit | Balenie |
|---|---|---|---|---|---|
| P64402b100850PL | 10 | 85 | 15 | SW 13 / TX 40 | 50 ks (kartón 500 ks) |
| P64402b101000PL | 10 | 100 | 30 | SW 13 / TX 40 | 50 ks (kartón 500 ks) |
| P64402b101150PL | 10 | 115 | 45 | SW 13 / TX 40 | 50 ks (kartón 500 ks) |
| P64402b101350PL | 10 | 135 | 65 | SW 13 / TX 40 | 50 ks (kartón 200 ks) |
| P64402b101600PL | 10 | 160 | 90 | SW 13 / TX 40 | 50 ks (kartón 200 ks) |
Vhodné podklady
Hmoždinka je určená pre podklady kategórií A, B, C a D podľa ETAG 020.
Montáž

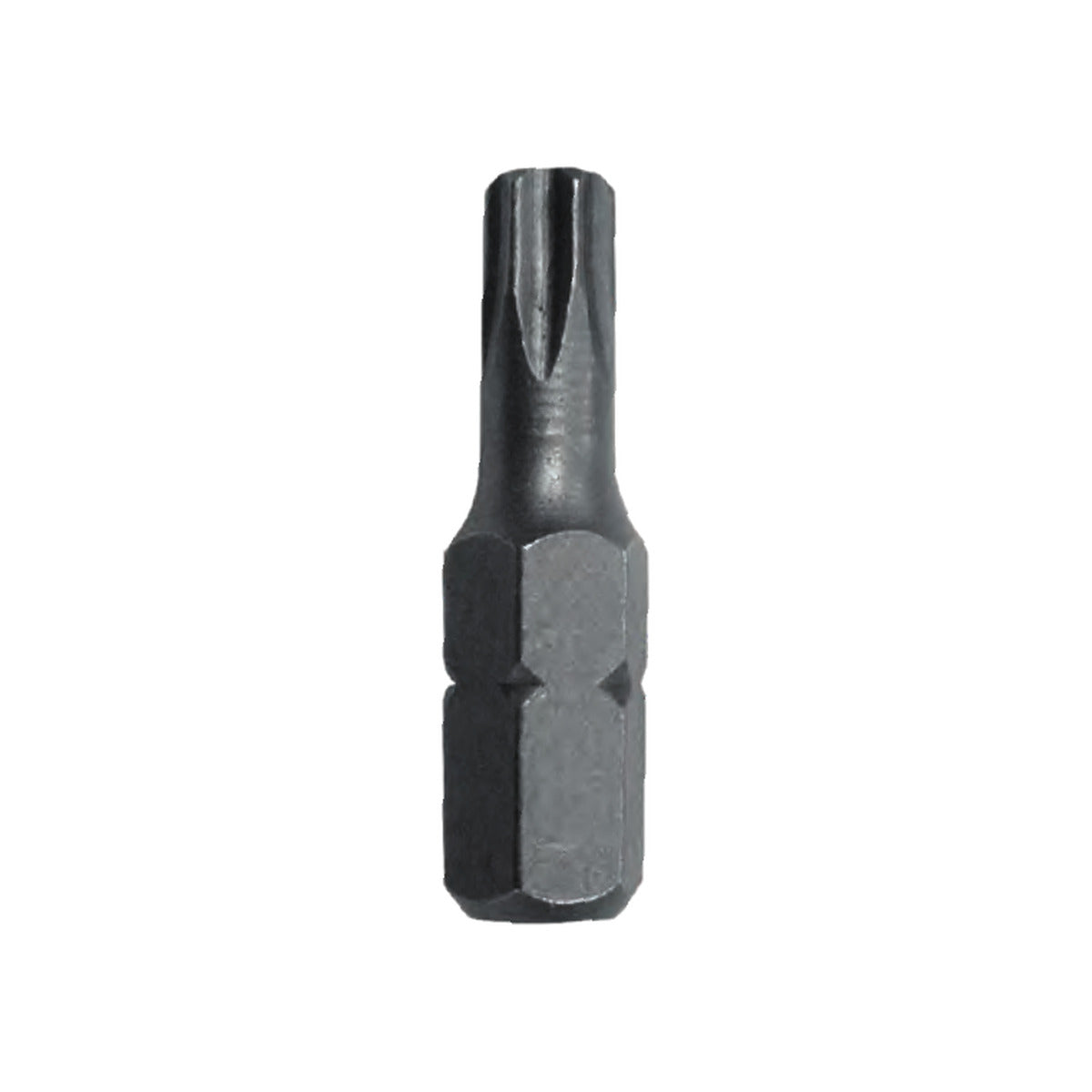

Postup montáže znázorňujú kroky 1 až 4 na obrázku. Prvé dva závity skrutky a predzaistenie hmoždinky sa dajú urobiť rukou. Skrutku dotiahnite kľúčom SW 13 alebo bitom TX 40, napríklad ETANCO TX-40 torx bit.
Technické parametre
| Typ | Viacnásobne rozperná rámová hmoždinka so skrutkou |
| Priemer | 10 mm |
| Dĺžky | 85 / 100 / 115 / 135 / 160 mm |
| Hrúbka upevňovaného prvku tfix | 15 / 30 / 45 / 65 / 90 mm |
| Materiál hmoždinky | Polyamid PA6 |
| Materiál skrutky | Oceľ triedy 6.8 |
| Povrchová úprava skrutky | Pozinkovaná, 5 µm |
| Hlava skrutky | Šesťhranná s límcom (SW 13 / TX 40) |
| Priemer límca | 18 mm |
| Kategórie podkladu (ETAG 020) | A, B, C, D |
| Požiarna odolnosť | R 90 (NRd ≤ 0,8 kN) |
| Európske technické posúdenie | ETA-10/0425 |
| Obsah balenia | 50 ks, zmontovaná hmoždinka so skrutkou |
Časté otázky
Do akých podkladov je ETANCO FM-X5 H Ø10 mm rámová hmoždinka so šesťhrannou skrutkou s límcom určená?
Akým kľúčom alebo bitom sa skrutka dotiahne?
Čo znamená hrúbka upevňovaného prvku tfix?
Aké dĺžky a balenie sú k dispozícii?
