Popis
DOMAX PSRL 0-160 zapustená pätka stĺpika typu U nastaviteľná je záhradný konštrukčný prvok. Trojrozmerné spojky DMX slúžia na pevné a spoľahlivé upevnenie drevených prvkov k betónovým alebo oceľovým konštrukciám, prípadne k iným nosným prvkom. Na spájanie kolmých nosných prvkov z masívneho dreva v konfigurácii vedľa seba za účelom vytvorenia spojov, pre ktoré musia byť splnené požiadavky na mechanickú pevnosť a trvanlivosť, ako je definované v základnej pracovnej požiadavke 1 nariadenia (EÚ) č. 305/2011.

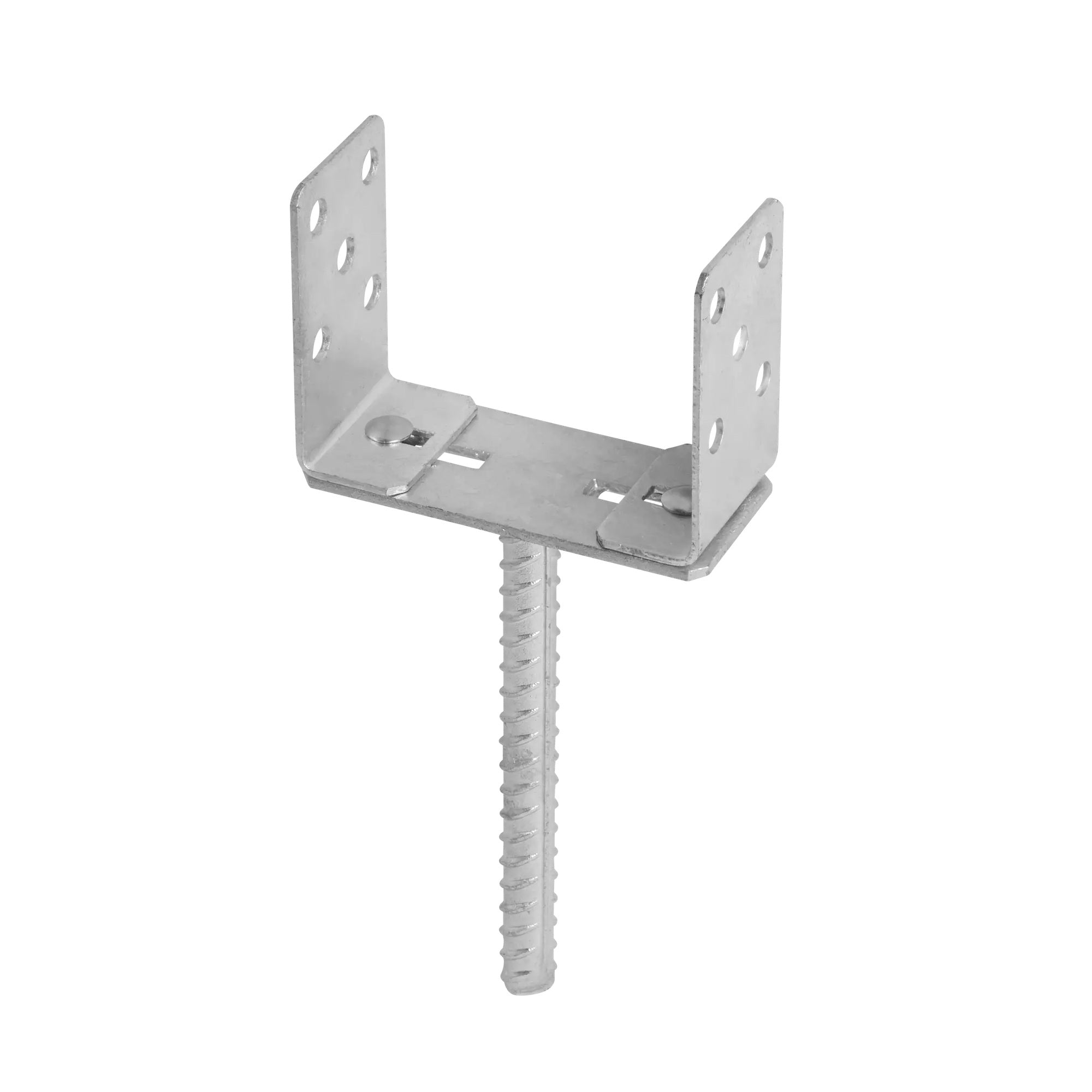

DOMAX PSRL 0-160 je štandardná nastaviteľná pätka stĺpika, vhodná pre bežné kotvenie.

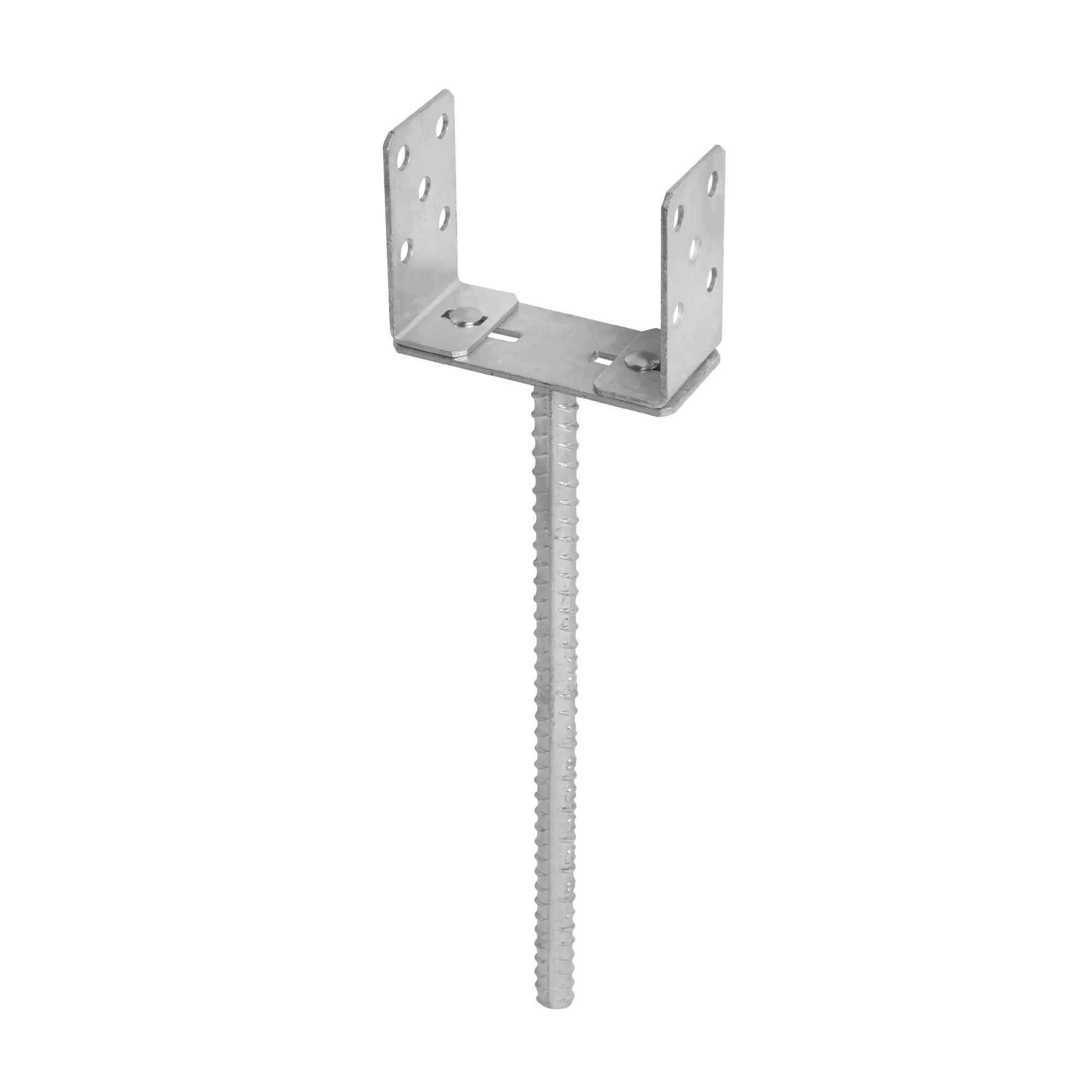

DOMAX PSRL 0-160/400 je rovnaký typ pätky, ale s predĺženou výškou 400 mm, ktorá zabezpečuje hlbšie kotvenie a vyššiu stabilitu konštrukcie
Výhody
- Vysoká nosnosť a pevnosť v ťahu
- Určené na spájanie dreva s drevom, betónom alebo oceľou
- Spoľahlivá odolnosť voči vyťahovaniu
- Prášková povrchová úprava pre lepšiu ochranu proti korózii
- Odolnosť voči korózii (triedy C1 a C2)
- Zodpovedá požiadavkám Eurokódu 5 (EN 1995-1-1)
-
Trieda použitia 1, 2 a 3 - vhodné aj do exteriéru (bez kyslých plynov a pár)
- Vysoká mechanická pevnosť a trvanlivosť
- PSRL 160 - štandardná pätka stĺpika, vhodná pre bežné kotvenie
- PSRL 160/400 - rovnaký typ pätky, ale s predĺženou výškou 400 mm, ktorá zabezpečuje hlbšie kotvenie a vyššiu stabilitu konštrukcie
Odporúčané spojenie
Pre správnu funkciu sa odporúča používať klince s guľatou stopkou v súlade s normou EN 14592+A1, s parametrami:
-
Priemer: ≥4 mm
-
Medza klzu My,k: 7168 N·mm
-
Vyťahovací parameter fax,k (odpor voči vyťahovaniu): 7,8 N/mm²
- Pevnosť v ťahu ftens,k: 7,3 kN
Údržba
Dlhá životnosť je zaistená pravidelnými technickými a údržbovými kontrolami. Vlastník je povinný udržiavať počas používania objektu riadny technický stav. Stavebné materiály je nutné každoročne kontrolovať. Akékoľvek poškodenie zinkového povlaku alebo farby musí byť riadne ošetrené, aby bolo chránené pred vonkajšími faktormi.
Skladovanie
Konektory DOMAX musia byť skladované v uzavretých priestoroch a chránené proti poveternostným vplyvom, poškodeniu a/alebo rozbitiu.
Technický popis
Pätka
Pätka stĺpika PSS je určená na montáž drevených prvkov na betóne. Zaručuje požadovanú vzdialenosť dreva od podkladu, a jej konštrukcia umožňuje prenášať veľké zaťaženia. Hrubá vrstva žiarového pozinkovania chráni pred dlhodobým pôsobením vlhkosti.
Upevnenie
Drevo: vrúbkované klince ANCHOR Ø4; skrutka ANW lôžko TX-20; skrutky do dreva - CTO Ø10; skrutky do dreva - PWD Ø10.
Povlak
Žiarové pozinkovanie (ZNO)
Technické parametre
| Certifikácie | ETA 20/1044 |
| Materiál | S235 + žiarové pozinkovanie |
| Hrúbka | 3 mm |
| Priemer tyče 0 - 160 | Ø18 (fi 18) |
| Priemer tyče 0 - 160/400 | Ø20 (fi 20) |
