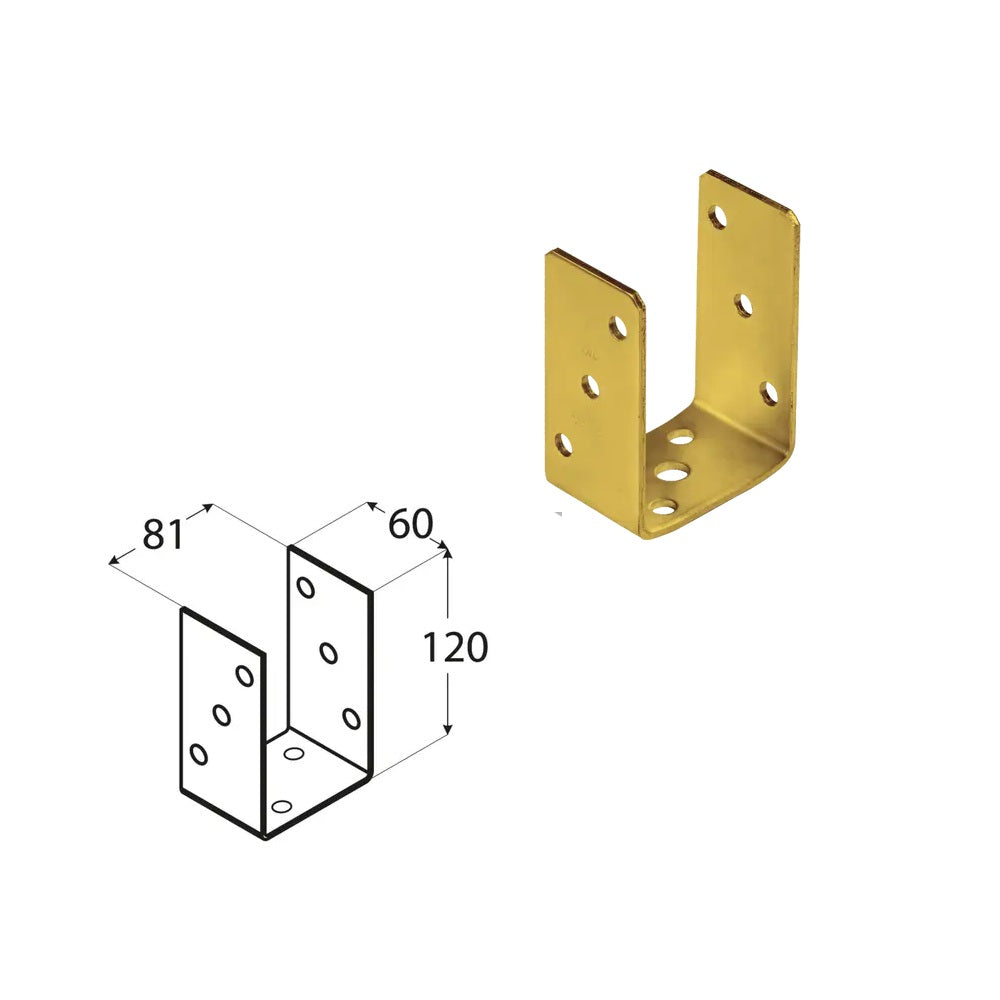

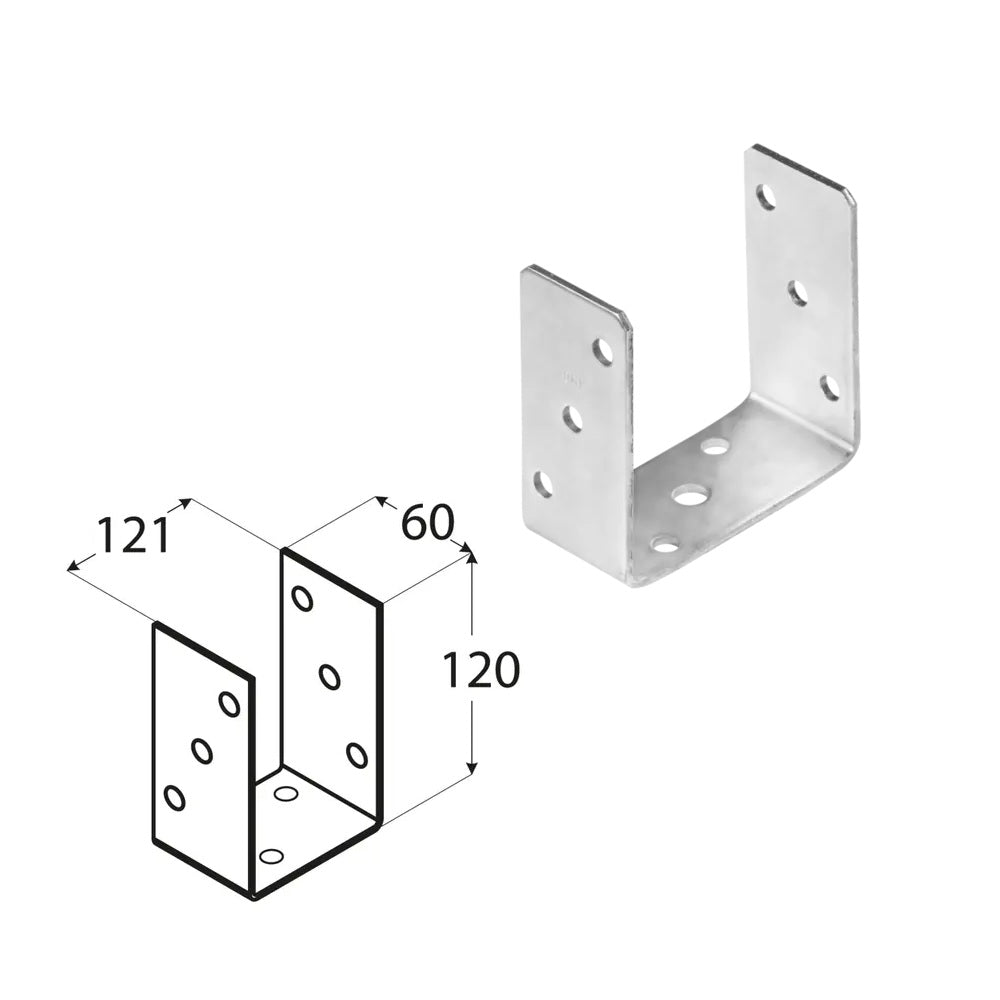

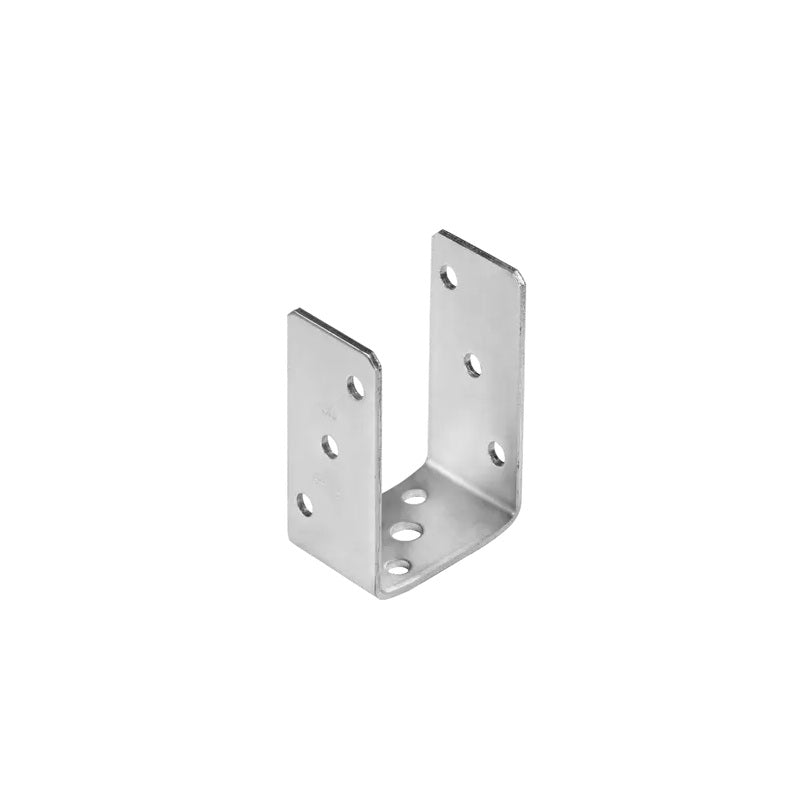

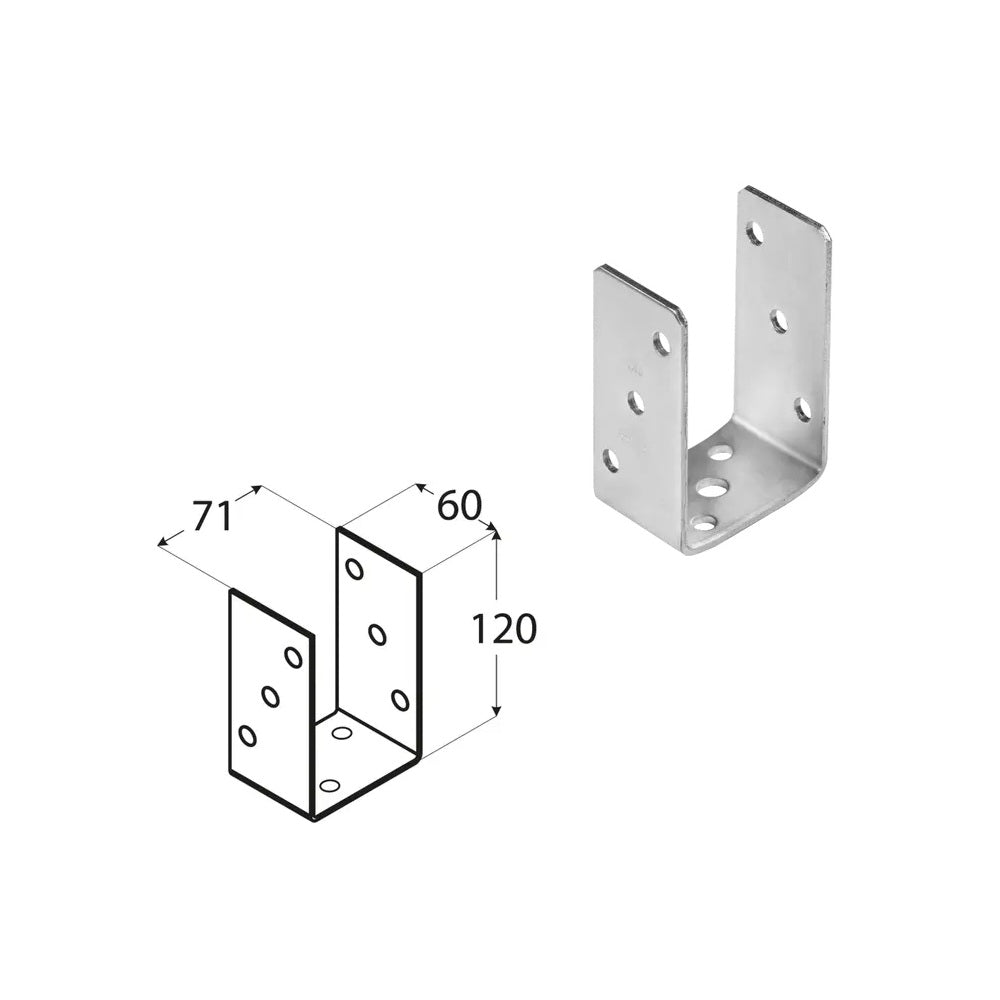

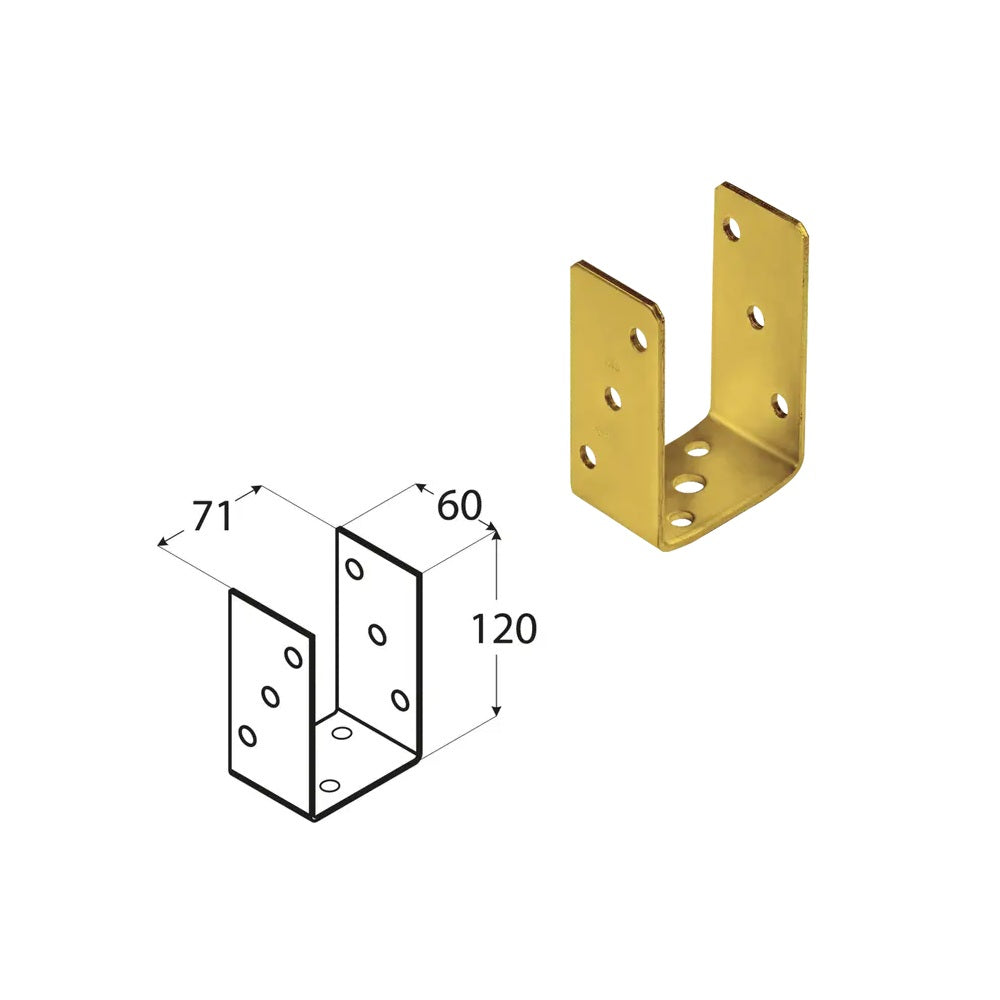

DOMAX PSO zaskrutkovacia pätka stĺpika typu U je záhradný konštrukčný prvok. Trojrozmerné spojky DMX slúžia na pevné a spoľahlivé upevnenie drevených prvkov k betónovým alebo oceľovým konštrukciám, prípadne k iným nosným prvkom. Na spájanie kolmých nosných prvkov z masívneho dreva v konfigurácii vedľa seba za účelom vytvorenia spojov, pre ktoré musia byť splnené požiadavky na mechanickú pevnosť a trvanlivosť, ako je definované v základnej pracovnej požiadavke 1 nariadenia (EÚ) č. 305/2011.
K zaskrutkovacej pätke stĺpika DOMAX PSO, sa používajú skrutky DOMAX CTO pre záhradnú architektúru a skrutky do dreva DOMAX PWD Ø10 mm. Táto kombinácia zabezpečuje pevné, stabilné a dlhodobo spoľahlivé uchytenie stĺpikov.
Výhody
- Vysoká nosnosť a pevnosť v ťahu
- Určené na spájanie dreva s drevom, betónom alebo oceľou
- Spoľahlivá odolnosť voči vyťahovaniu
- Odolnosť voči korózii (triedy C1 a C2)
- Zodpovedá požiadavkám Eurokódu 5 (EN 1995-1-1)
-
Trieda použitia 1, 2 a 3 - vhodné aj do exteriéru (bez kyslých plynov a pár)
- Vysoká mechanická pevnosť a trvanlivosť
Odporúčané spojenie
Pre správnu funkciu sa odporúča používať klince s guľatou stopkou v súlade s normou EN 14592+A1, s parametrami:
-
Priemer: ≥4 mm
-
Medza klzu My,k: 7168 N·mm
-
Vyťahovací parameter fax,k (odpor voči vyťahovaniu): 7,8 N/mm²
- Pevnosť v ťahu ftens,k: 7,3 kN
Údržba
Dlhá životnosť je zaistená pravidelnými technickými a údržbovými kontrolami. Vlastník je povinný udržiavať počas používania objektu riadny technický stav. Stavebné materiály je nutné každoročne kontrolovať. Akékoľvek poškodenie zinkového povlaku alebo farby musí byť riadne ošetrené, aby bolo chránené pred vonkajšími faktormi.
Skladovanie
Konektory DOMAX musia byť skladované v uzavretých priestoroch a chránené proti poveternostným vplyvom, poškodeniu a/alebo rozbitiu.

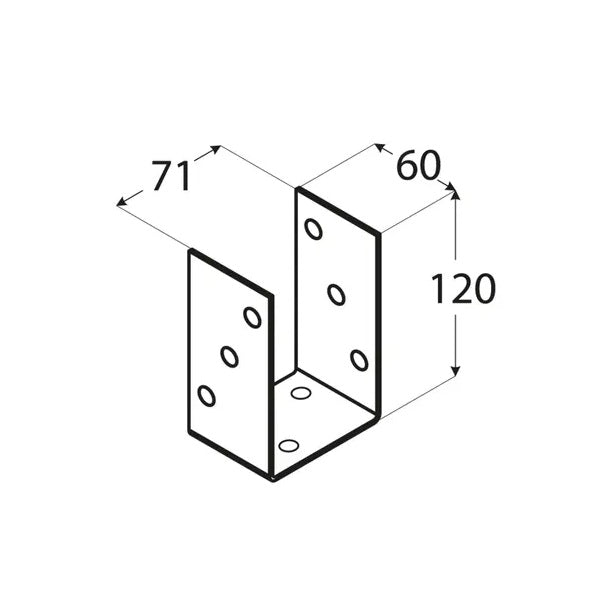

Technický popis
Pätka

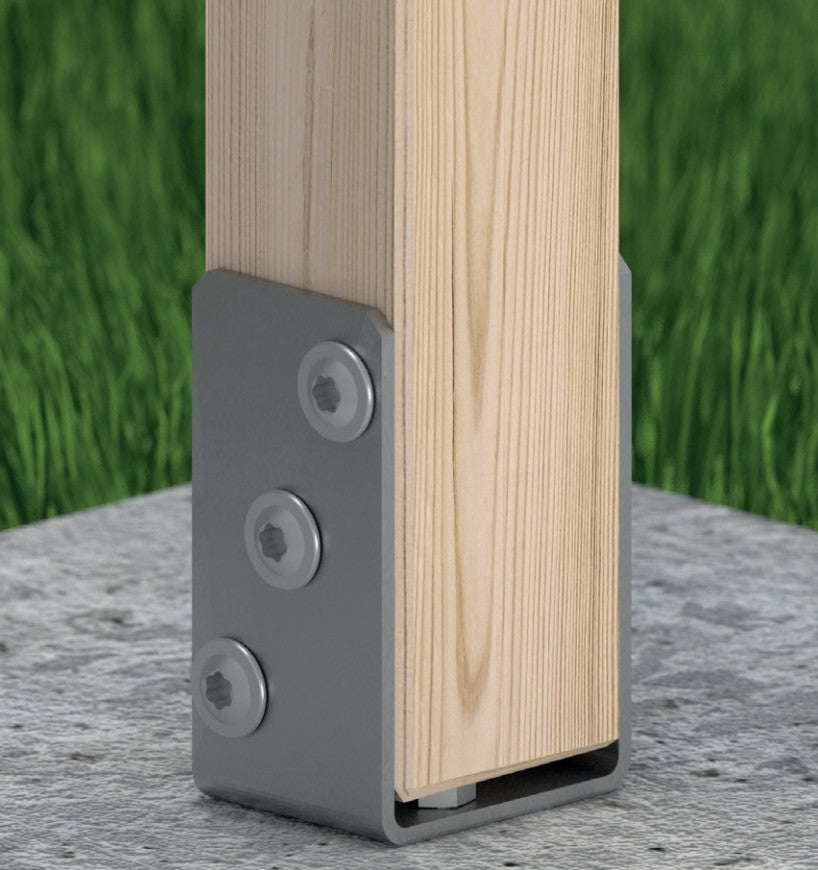

Pätka stĺpika určená na montáž drevených prvkov na betóne. Zaručuje náležitú dilatáciu dreva od podkladu
Upevnenie
Drevo: skrutky do dreva - CTO Ø10; skrutky do dreva - PWD Ø10; betón: krúžkové kotvy PBK M10, M12; skrutky do betónu PBW Ø10,5.
Povlak
Žiarové pozinkovanie (ZNO)

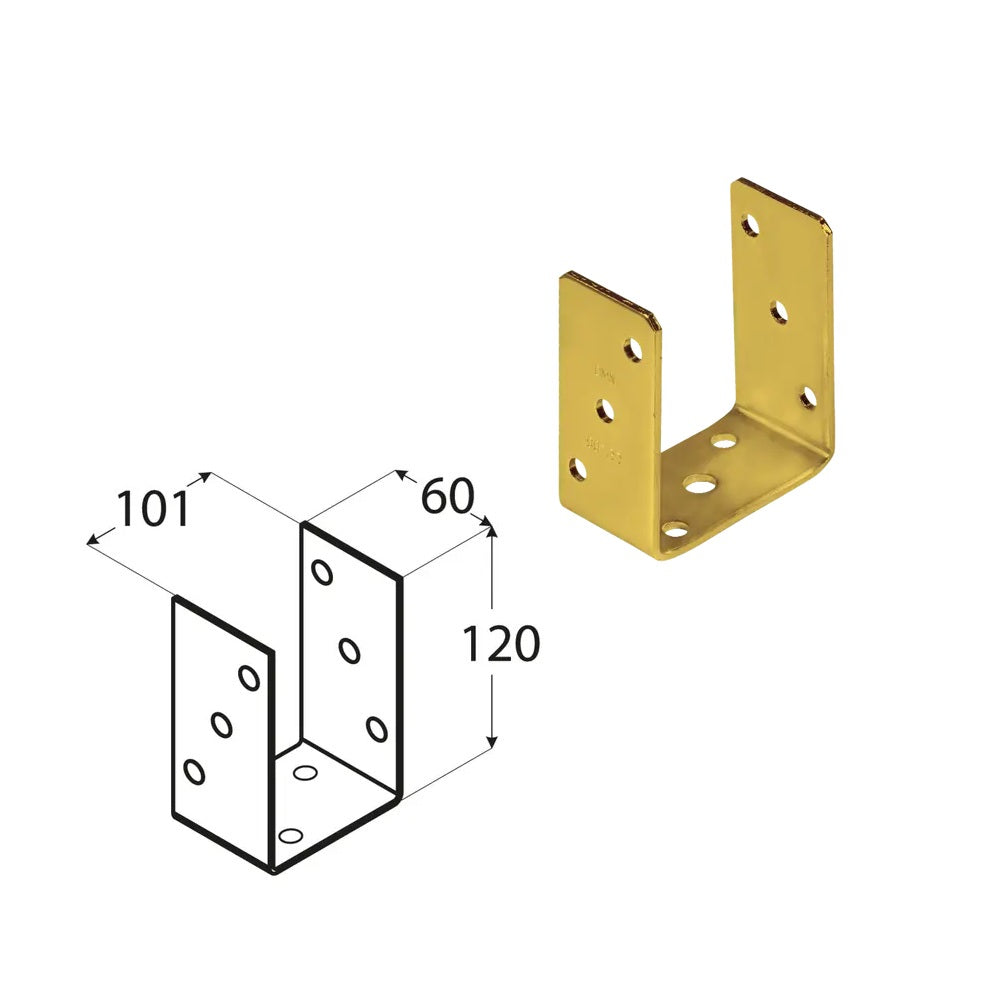

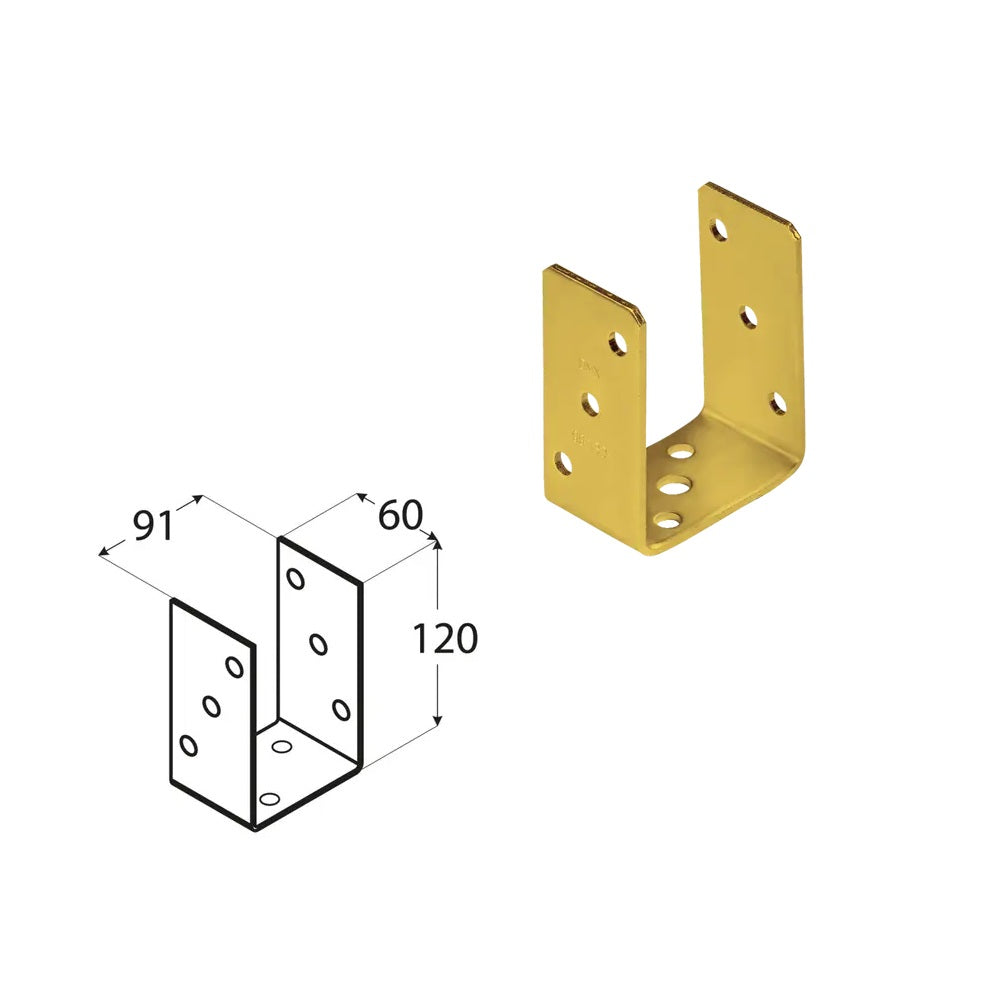

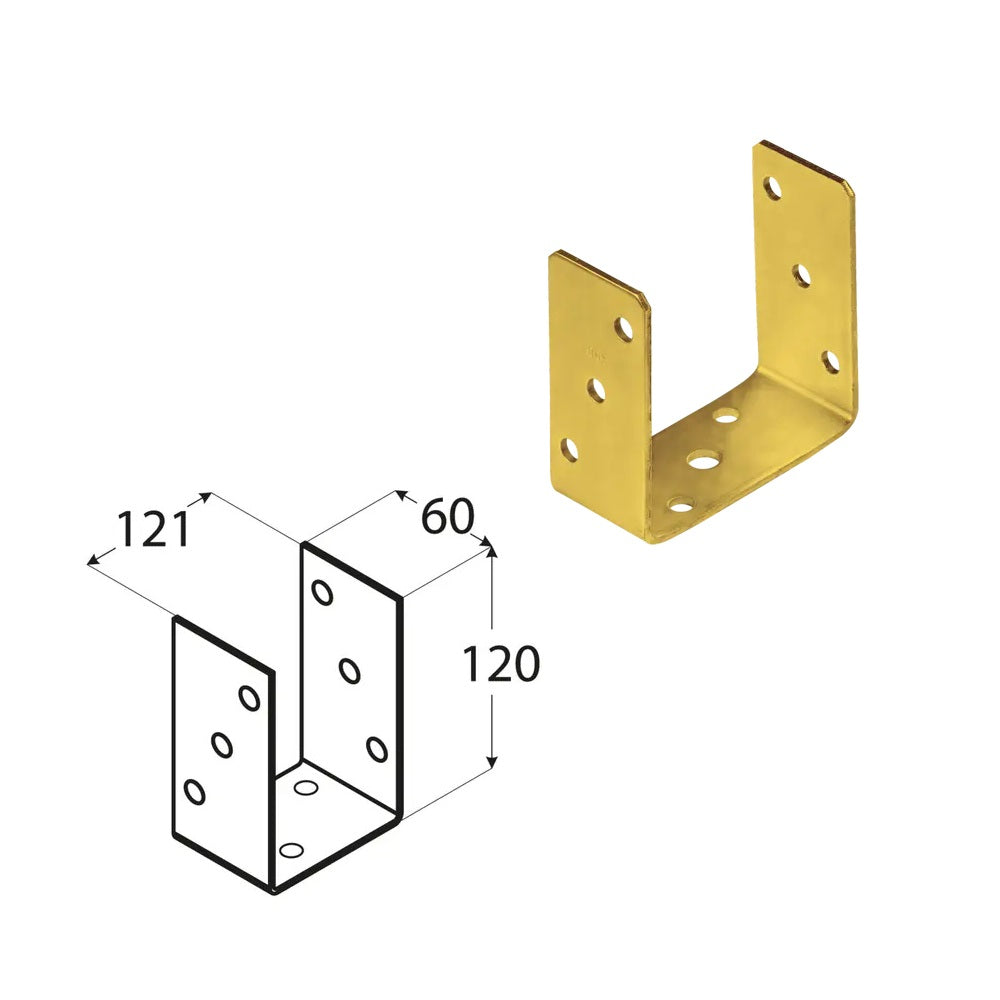

Galvanické pozinkovanie nažlto (ZNZ)
| Certifikácie | ETA 20/1044 |
| Hrúbka | 4.0 mm |
| Materiál | S235 + žiarové pozinkovanie (ZNO) |
| Materiál | S235 + galvanické pozinkovanie nažlto (ZNZ) |
