Popis
KLIMAS Wkret-met SM Ø10 mm Natĺkacia hmoždinka so skrutkou so zápustnou hlavou PZ-3 ideálna na použitie pri kotvení alebo montáži rôznych materiálov ako napr. sadrokartónové profily, parketové lišty, montáž bytových doplnkov do stien a pod. Zväčšený priemer hlavy zaisťuje oveľa lepšiu prídržnosť inštalovaných prvkov a zápustná časť zaisťuje spoľahlivú inštaláciu a eliminuje poškodenie skrutky pri skrutkovaní. Natĺkacia hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D, E.
Pre tieto skrutky je vhodný bit KLIMAS Wkret-met magnetický krížový bit PZ-3.
Výhody
- Zväčšený priemer hlavy zaisťuje lepšiu prídržnosť
- Výrobok je certifikovaný podľa ETA-19/0156
- Univerzálne použitie
- Jednoduchá montáž
Aplikácia
Typy podkladov, na ktoré je možné inštalovať natĺkaciu hmoždinku SM Ø10 mm:
- Klasický betón (kategória použitia A)
- Masívne murivo (kategória použitia B)
- Duté alebo dierované murivo (kategória použitia C)
- Betón z ľahkého kameniva (kategória použitia D)
- Autoklávovaný pórobetón (kategória použitia E)

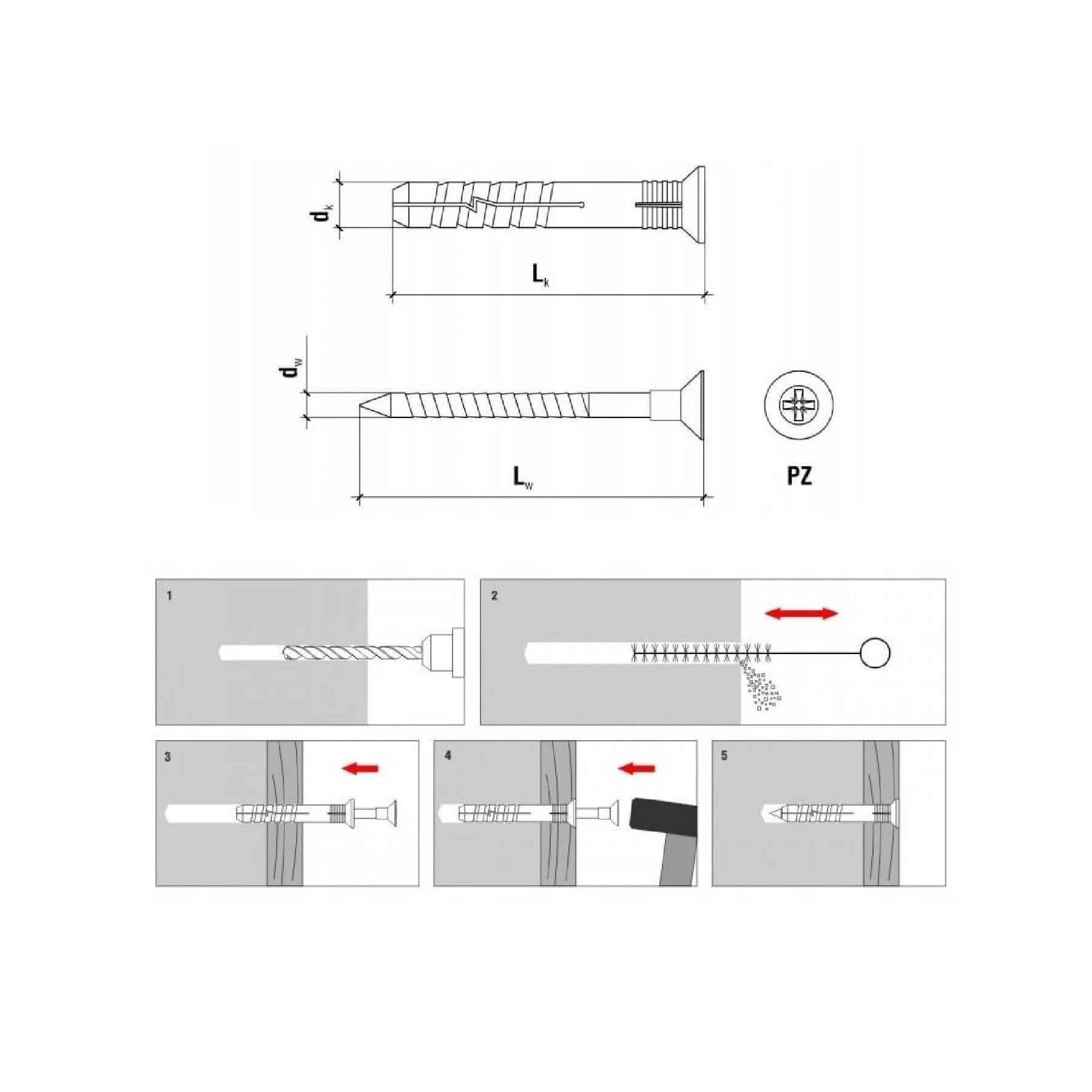

Spôsob montáže
- Môžu sa použiť len originálne natĺkacie hmoždinky dodané výrobcom.
- Pred inštaláciou identifikujte podklad, do ktorého bude hmoždinka inštalovaná, a porovnajte zaťaženia, ktoré hmoždinka ponesie, s hodnotami odolnosti uvedenými v technickom liste výrobku alebo v Európskom technickom hodnotení.
- Vyberte primeranú dĺžku hmoždinky tak, aby expanzná zóna bola v konštrukčnom materiáli steny (hrúbka upevňovaného prvku musí zodpovedať max. použiteľnej dĺžke hmoždinky - tfix).
- Použite správnu metódu vŕtania podľa typu podkladu (otvory v murovacích materiáloch z autoklávovaných pórobetónových blokov by sa mali vŕtať bez použitia príklepu).
- Priemer vyvŕtaných otvorov by mal zodpovedať priemeru použitej hmoždinky.
- Vyvŕtané otvory v pevných materiáloch by mali byť hlbšie minimálne o 10 mm v porovnaní s hĺbkou ukotvenia hmoždinky.
- Vyčistite otvory v pevných materiáloch od vŕtaného prachu pohybom vrtáka tam a späť pri zníženej rýchlosti.
- Potom vložte hmoždinku do vyvŕtaného otvoru a zasuňte skrutku, až kým úplne neprenikne cez puzdro.
Technické údaje
Súbory k stiahnutiu
Technické parametry
| Priemer hmoždinky (dk) | 10 mm |
| Materiál hmoždinky | Polypropylén |
| Materiál skrutky | Galvanicky pozinkovaná oceľ |
| Priemer skrutky (dw) | 6,9 mm |
| Typ hniezda | Krížový |
| Rozmer hniezda | PZ-3 |
