Popis

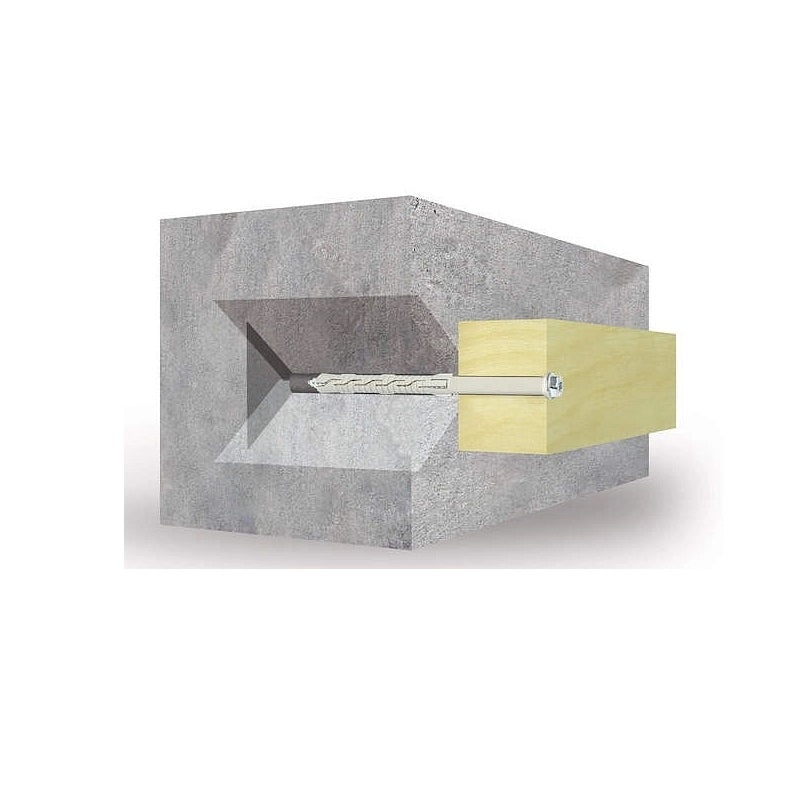

KLIMAS Wkret-met KPR-FAST Ø12 mm Rámová hmoždinka so skrutkou so 6 hrannou hlavou a vlisovanou podložkou TX-40, SW-13 sa vyznačuje veľmi vysokou odolnosťou a bezproblémovou montážou v rôznych materiáloch. Tieto hmoždinky sú navrhnuté tak, aby poskytovali vysokú pevnosť spoja, odolnosť proti vytrhnutiu a stabilitu v konštrukciách, kde je potrebná vysoká únosnosť. Rámová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D.
Výhody
- Pozinkovaná povrchová úprava
- Hlavička skrutky s TX / SW hniezdom
- Hmoždinka z polyamidu zaručuje lepšie fyzikálne a chemické vlastnosti
- Výrobok je certifikovaný podľa ETA-12/0272
- Univerzálne použitie
- Jednoduchá montáž
Aplikácia
Typy podkladov, na ktoré je možné inštalovať rámovú hmoždinku KPR-FAST Ø12 mm:
- Betón (kategória použitia A)
- Plná hlinená tehla a vápennopiesková tehla (kategória použitia B)

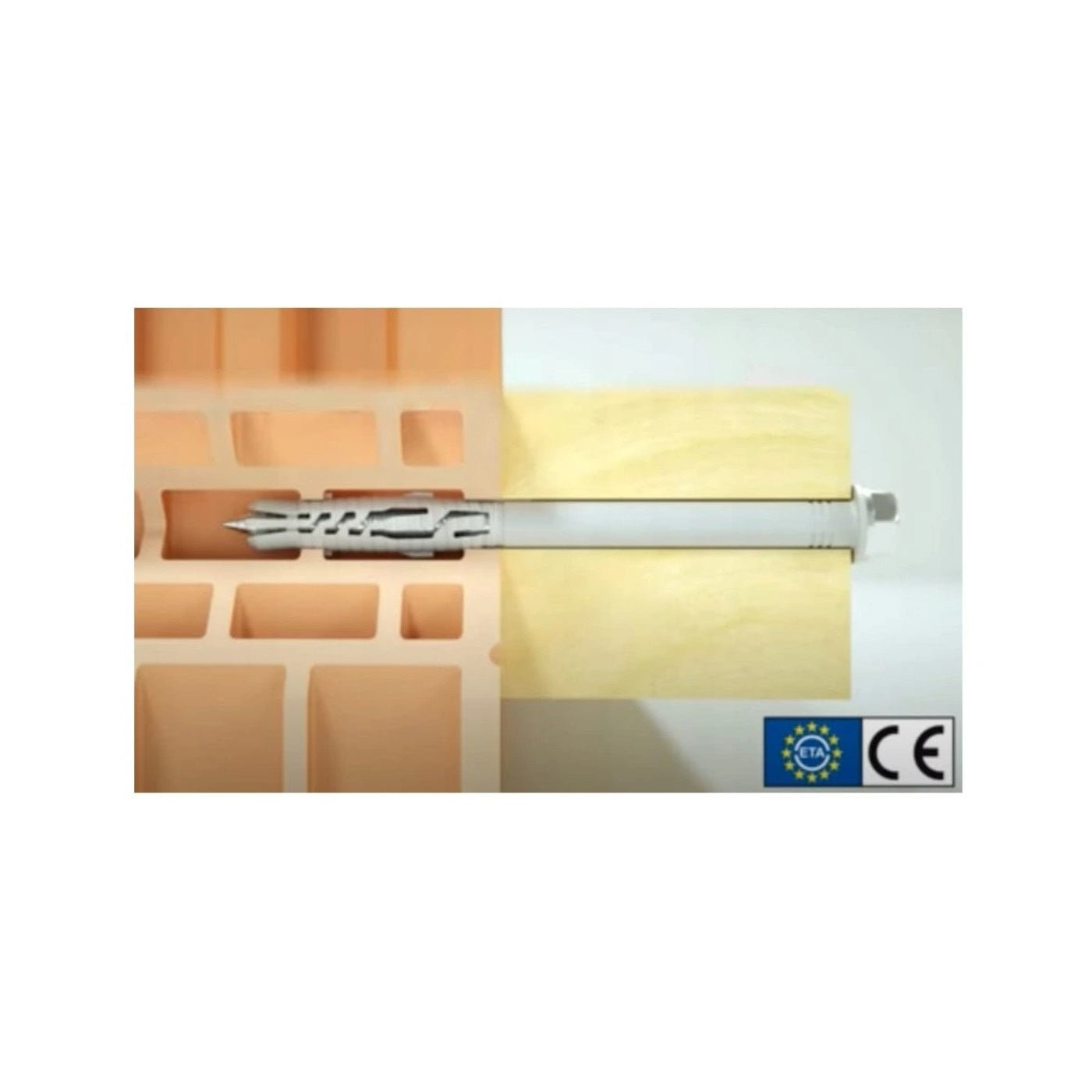

- Dutá hlinená a vápennopiesková tehla, pórovitý blok (kategória použitia C)
- Tvárnice z ľahkého betónu, autoklávovaný pórobetón (kategória použitia D)

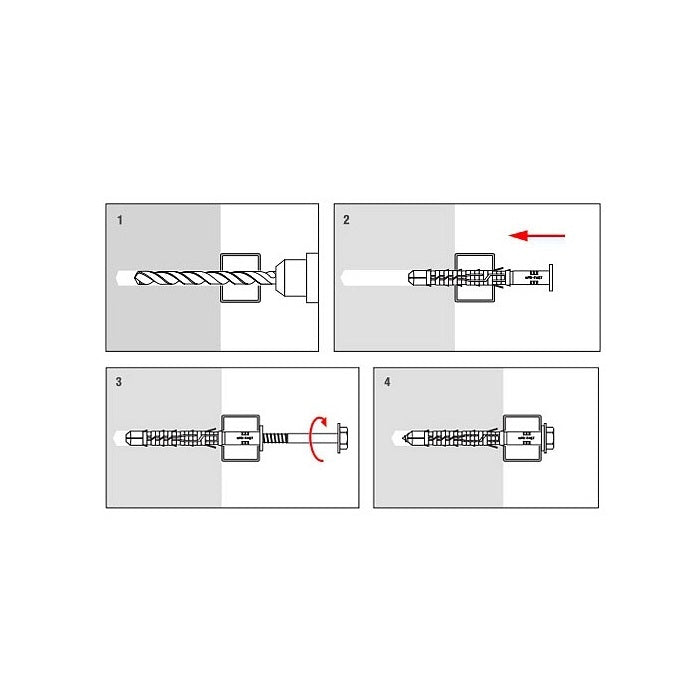

Spôsob montáže
- Môžu sa použiť iba originálne rámové hmoždinky dodávané výrobcom.
- Pred inštaláciou identifikujte podklad, do ktorého bude hmoždinka inštalovaná, a porovnajte zaťaženia, ktoré hmoždinka ponesie, s hodnotami odolnosti uvedenými v technickom liste výrobku alebo v Európskom technickom hodnotení.
- Vyberte primeranú dĺžku hmoždinky tak, aby expanzná zóna bola v konštrukčnom materiáli steny (hrúbka upevňovaného prvku musí zodpovedať max. použiteľnej dĺžke hmoždinky - tfix).
- Použite správnu metódu vŕtania podľa typu podkladu (otvory v murovacích materiáloch z autoklávovaných pórobetónových blokov by sa mali vŕtať bez použitia príklepu).
- Priemer vyvŕtaných otvorov by mal zodpovedať priemeru použitej hmoždinky.
- Vyvŕtané otvory v pevných materiáloch by mali byť hlbšie minimálne o 10 mm v porovnaní s hĺbkou ukotvenia hmoždinky.
- Vyčistite otvory v pevných materiáloch od vŕtaného prachu pohybom vrtáka tam a späť pri zníženej rýchlosti.
- Potom vložte hmoždinku do vyvŕtaného otvoru a zasuňte skrutku, až kým úplne neprenikne cez puzdro.
- Násilné dotiahnutie skrutky môže spôsobiť jej zničenie, na ktoré sa nevzťahuje záruka výrobcu.
- Montáž sa vykonáva pri teplote od -20°C do +40°C. (to platí pre teplotu podkladu).
Technické údaje
Súbory k stiahnutiu
Technické parametry
Priemer (dk) | 12 mm |
Materiál hmoždinky | Polyamid (Nylon) |
Materiál skrutky | Galvanicky pozinkovaná oceľ |
Priemer skrutky (dw) | 8 mm |
Typ hniezda | Kombinovaný |
Rozmer hniezda | TX-40, SW-13 |
