Popis

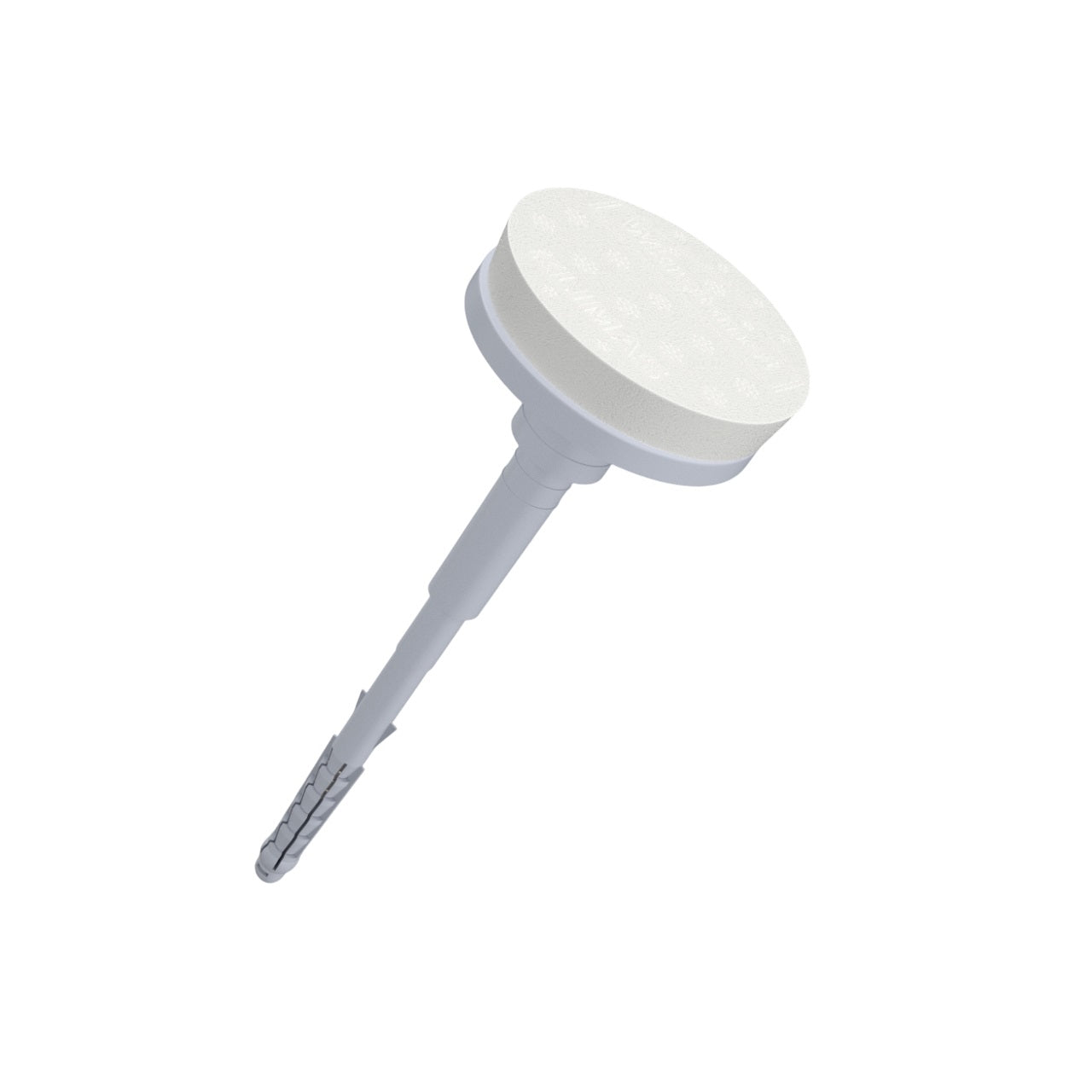

KLIMAS Wkret-met ECO-DRIVE S Tanierová hmoždinka s kovovou skrutkou Ø8 mm je plastová univerzálna fasádna tanierová hmoždinka skrutkovacia o priemere 8 mm s predmontovanou kovovou skrutkou a predinštalovanou EPS bielou zátkou na tanieriku hmoždinky vyrobená z polyamidu, pričom skrutka je z pozinkovanej ocele a hlava skrutky je vyrobená z polyamidu vystuženého skleným vláknom, čo znižuje bodovú tepelnú vodivosť. Odporúča sa inštalácia s nástrojom EDST.
Je určená pre mechanické kotvenie tepelno izolačných fasádnych dosiek z penového expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre rodinné domy, bytové domy a komerčné budovy, ale aj pre priemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D a E.

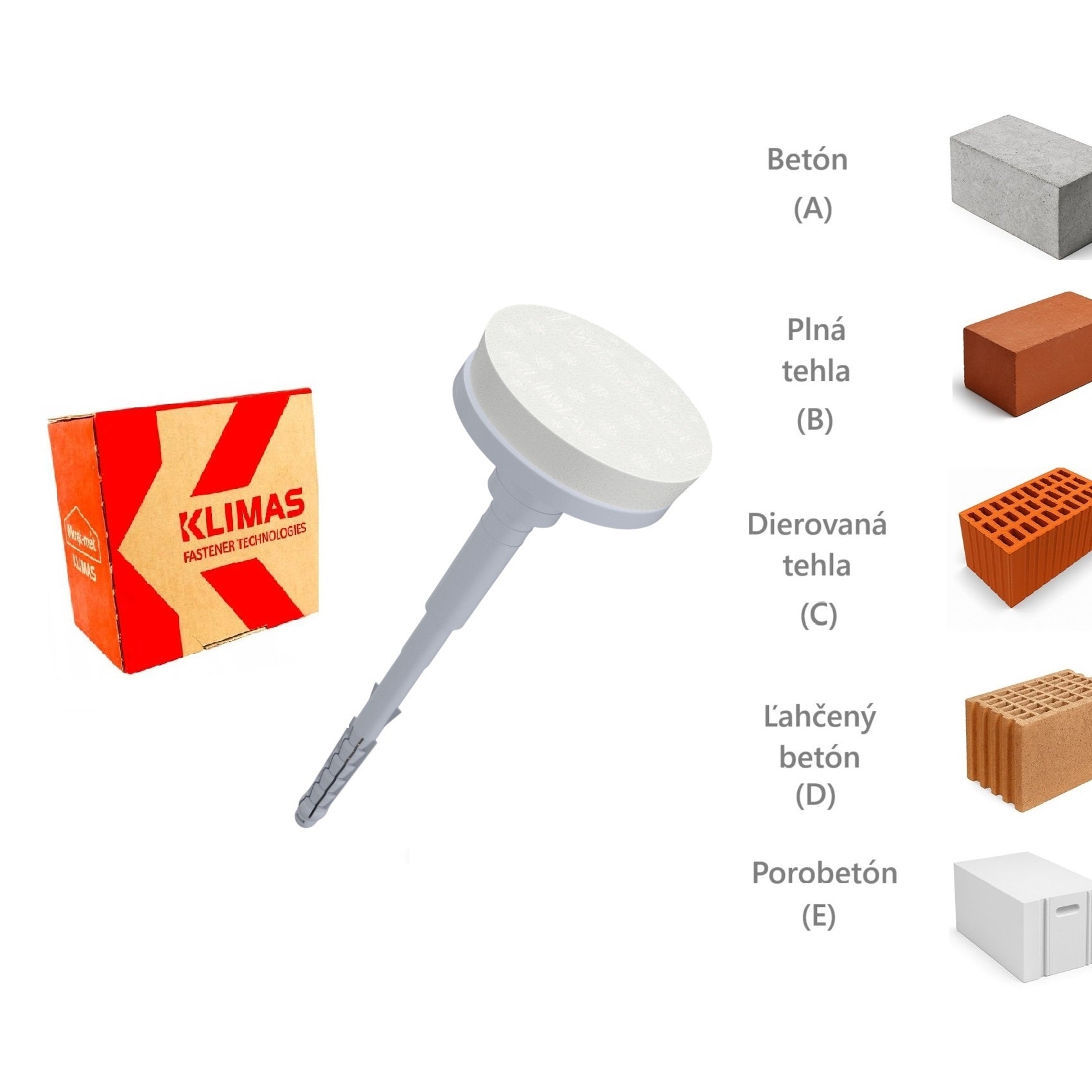

Kategórie podkladu
A = betón
B = plná tehla
C = dierovaná tehla
D = ľahčený betón
E = pórobetón
Výhody
- Predinštalovaná EPS biela zátka
- Výrobok je certifikovaný podľa ETA-13/0107
- Univerzálne použitie
- Jednoduchá montáž
Aplikácia
- Na upevnenie expandovaného polystyrénu (EPS)
- Na upevnenie extrudovaného polystyrénu (XPS)
Charakteristická únosnosť podľa ETA 13/0107
| Kategória podkladu | Podklad |
Hustota [kg/dm³] |
Charakteristická únosnosť [kN] |
| A | Betón C12/C15 | ≥ 2,25 | 1,20 |
| A | Betón C20/25 - C50/60 | ≥ 2,30 | 1,50 |
| B | Plné tehly z hliny | ≥ 2,00 | 1,50 |
| B | Keramické plné tehly | ≥ 2,00 | 1,50 |
| C |
Keramické duté bloky | ≥ 1,60 | 1,50 |
| C | Perforované tehly | ≥ 1,20 | 1,50 |
| C | Ľahčené betónové tvárnice | ≥ 0,80 | 1,50 |
| D | Betónové tvarnice s ľahčeným kamenivom | ≥ 1,05 | 0,90 |
| E | Pórobetón AAC 2 | ≥ 0,35 | 0,60 |
| E | Pórobetón AAC 7 | ≥ 0,65 | 1,20 |
Spôsob inštalácie
- Pred montážou identifikujte podklad a zvoľte vhodný typ upevňovacích prvkov.
- Zvoľte primeranú dĺžku upevňovacieho prvku tak, aby expanzná zóna bola ukotvená v nosnom materiáli steny.
- Minimálna dĺžka upevňovacieho prvku sa vypočíta podľa vzorca: Ld = tfix + ttol + heff + 25 mm, kde:
tfix - hrúbka tepelnoizolačného materiálu,
ttol - hrúbka podkladových vrstiev (lepidlo + existujúca omietka),
heff - hĺbka kotvenia upevňovacieho prvku v podklade (uvedená v technickom liste a technickom schválení),
25 mm - zapustenie pohyblivej časti príruby konektora do izolačného materiálu. - Pred montážou pripravte podklad v súlade s odporúčaniami výrobcu ETICS systému.
- Tepelnoizolačné panely prilepte správne pomocou vhodného lepidla.
- Priemer vŕtaných otvorov musí zodpovedať priemeru použitých upevňovacích prvkov.
- Otvory do pevných podkladov (napr. betón, plná tehla) musia byť vŕtané o minimálne 10 mm hlbšie ako hĺbka kotvenia.
- Otvory v pevných podkladoch očistite od prachu spätným a opakovaným pohybom vrtáka pri znížených otáčkach (odporúča sa opakovať 4-krát).
- Pri vŕtaní do dutinových tehál a pórobetónu nepoužívajte príklep, pretože by mohlo dôjsť k poškodeniu vnútorných stien materiálu a zníženiu pevnosti v ťahu.
- Upevňovacie prvky montujte tak, aby miesto inštalácie zodpovedalo oblasti s naneseným lepidlom na izolačnom paneli.

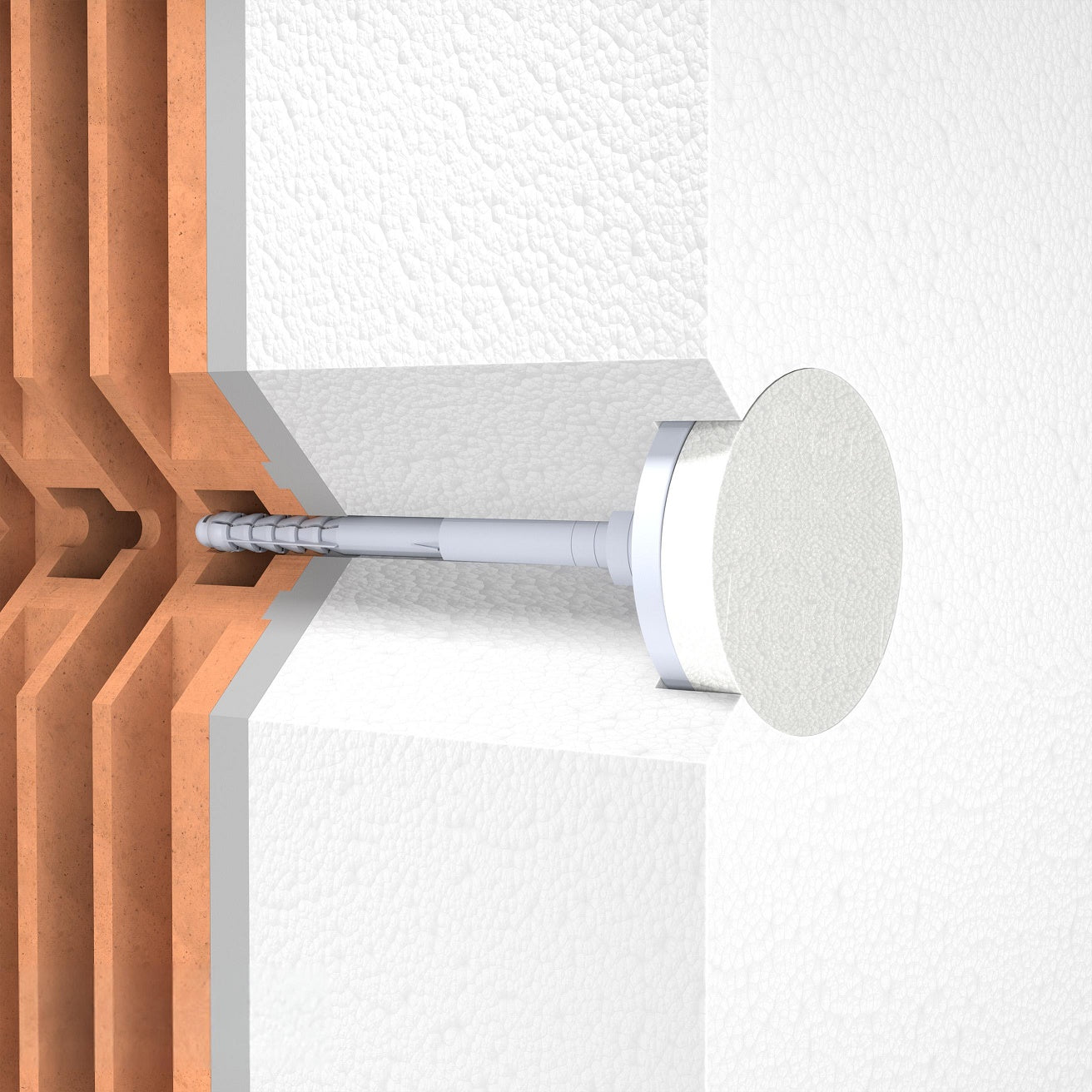

- Telo upevňovacieho prvku osadzujte tak, aby prvý prstenec pod podložkou priliehal na povrch polystyrénu.
- Skrutku následne zaskrutkujte pomocou montážneho nástroja typu EDST, čím sa hmoždinka natrvalo zaistí.
Tabuľka pre výber správneho rozmeru fasádnej hmoždinky
Ld = tfix + ttol + heff + 25 mm, kde:
tfix - hrúbka pripevňovaného tepelnoizolačného materiálu
ttol - hrúbka vyrovnávacích vrstiev (lepiaca malta + existujúca omietka)
heff - hĺbka kotvenia upevňovacieho prvku do podkladu (uvedená v technickom liste a technickom schválení)
25 mm - zapustenie pohyblivej časti príruby konektora do izolačného materiálu.
Príklad (kategória podkladu A): hrúbka izolačného materiálu 100 mm (tfix) + vrstva lepidla 10 mm (ttol) + 35 mm (heff) + 25 mm = 170 mm (dĺžka hmoždinky) = ECODRIVE-S-08170
| Kód produktu | Priemer a dĺžka (dk x Lk) |
Hrúbka tepelnoizolačného materiálu tfix [mm] | Počet ks v balení | |||
|
Nové budovy (ttol vrstva lepidla 10 mm) |
Staré budovy (ttol vrstva lepidla 10 mm + 20 mm stará omietka) |
|||||
| A, B, C, D | E | A, B, C, D | E | |||
| ECODRIVE-S-08150 | 8x150 | 80 | 60 | 60 | 40 | 100 |
| ECODRIVE-S-08170 | 8x170 | 100 | 80 | 80 | 60 | 100 |
| ECODRIVE-S-08190 | 8x190 | 120 | 100 | 100 | 80 | 100 |
| ECODRIVE-S-08210 | 8x210 | 140 | 120 | 120 | 100 | 100 |
| ECODRIVE-S-08230 | 8x230 | 160 | 140 | 140 | 120 | 100 |
| ECODRIVE-S-08250 | 8x250 | 180 | 160 | 160 | 140 | 100 |
| ECODRIVE-S-08270 | 8x270 | 200 | 180 | 180 | 160 | 100 |
| ECODRIVE-S-08290 | 8x290 | 220 | 200 | 200 | 180 | 100 |
| ECODRIVE-S-08310 | 8x310 | 240 | 220 | 220 | 200 | 100 |
| ECODRIVE-S-08330 | 8x330 | 260 | 240 | 240 | 220 | 100 |
| ECODRIVE-S-08350 | 8x350 | 280 | 260 | 260 | 240 | 100 |
| ECODRIVE-S-08370 | 8x370 | 300 | 280 | 280 | 260 | 100 |
| ECODRIVE-S-08390 | 8x390 | 320 | 300 | 300 | 280 | 100 |
| ECODRIVE-S-08410 | 8x410 | 340 | 320 | 320 | 300 | 100 |
| ECODRIVE-S-08430 | 8x430 | 360 | 340 | 340 | 320 | 100 |
Súbory k stiahnutiu
Technické parametry
| Typ tŕňa | Skrutkovací (nástroj EDST) |
| Priemer Ø tela (dk) | 8 mm |
| Priemer Ø taniera (Dk) | 60 mm |
| Hĺbka kotvenia (heff) | 35 / 55 mm (pre kategóriu podkladu E) |
| Hĺbka otvoru (h0) | 45 / 65 mm (pre kategóriu podkladu E) |
| Pevnosť tanierika (S) | 0,60 kN/mm |
| Tŕň | Pozinkovaná oceľ, hlava pokrytá PA+GF |
| Certifikácia | ETA-13/0107 |
