Popis

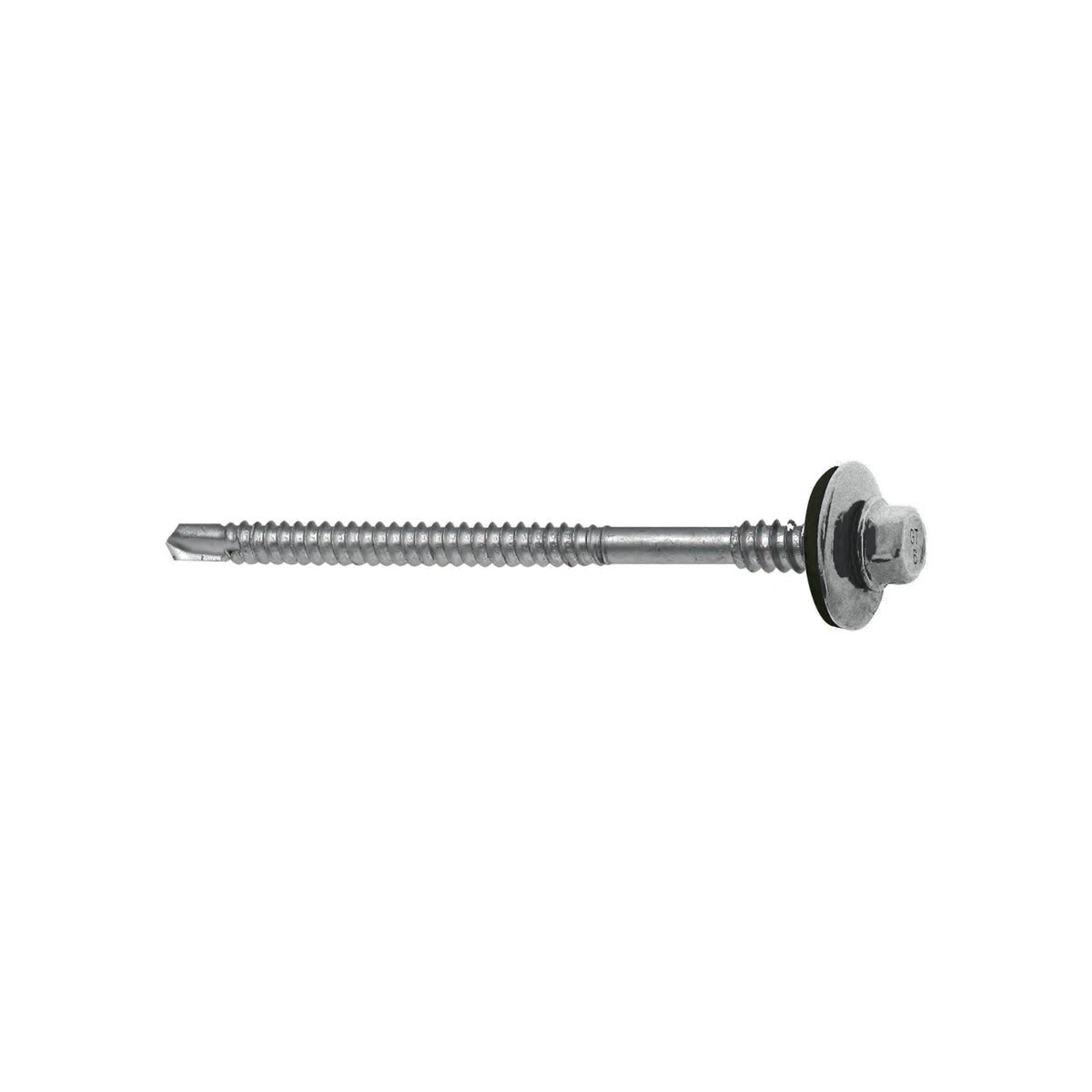

ETANCO GT 6 SP Ø5,5 / 6,3 mm skrutka na upevnenie sendvičových panelov s podložkou Z19 je samovrtná a samorezná skrutka s dvojitým závitom z povrchovo kalenej uhlíkovej ocele, pozinkovaná, s vŕtacím hrotom, jemným závitom, šesťhrannou hlavou a predmontovanou oceľovou podložkou Z19 s vulkanizovaným EPDM tesnením. Je určená na upevňovanie sendvičových panelov na oceľové konštrukcie.
Výhody
- Vŕtacia kapacita až 6 mm umožňuje upevnenie do oceľovej konštrukcie bez predvŕtania
- Samovrtná a samorezná skrutka si sama vyvŕta otvor a vyreže závit
- Oceľová podložka Z19 s vulkanizovaným EPDM tesnením je už namontovaná na skrutke
- Zinková vrstva 12 µm Dura.zinc chráni skrutku pred koróziou
- Dĺžky 65 až 275 mm pre sendvičové panely hrúbky 20 až 250 mm
Výber dĺžky skrutky
Dĺžku skrutky vyberte podľa hrúbky sendvičového panela. Stĺpce MTmin a MTmax v tabuľke udávajú rozsah hrúbky panela pre danú dĺžku. Uvedená hrúbka MTmax platí pre maximálnu prípustnú hrúbku podkladnej konštrukcie.
| Kód tovaru | Rozmer | MTmin | MTmax | Vŕtacia kapacita |
Podložka | Balenie počet ks / balení / kartóny (ks) |
|||
|---|---|---|---|---|---|---|---|---|---|
| D | L | Sw | mat. | veľ. | |||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| P1530650PL | 5,5/6,3 | 65 | 8 | 20 | 40 | 6,0 | Z | 19 | 100/1/100 |
| P1530900PL | 5,5/6,3 | 90 | 8 | 35 | 65 | 6,0 | Z | 19 | 100/1/100 |
| P1531100PL | 5,5/6,3 | 110 | 8 | 55 | 85 | 6,0 | Z | 19 | 100/1/100 |
| P1531250PL | 5,5/6,3 | 125 | 8 | 70 | 100 | 6,0 | Z | 19 | 100/1/100 |
| P1531500PL | 5,5/6,3 | 150 | 8 | 95 | 125 | 6,0 | Z | 19 | 100/1/100 |
| P1531750PL | 5,5/6,3 | 175 | 8 | 120 | 150 | 6,0 | Z | 19 | 100/1/100 |
| P1532000PL | 5,5/6,3 | 200 | 8 | 145 | 175 | 6,0 | Z | 19 | 100/1/100 |
| P1532300PL | 5,5/6,3 | 230 | 8 | 155 | 205 | 6,0 | Z | 19 | 100/1/100 |
| P1532750PL | 5,5/6,3 | 275 | 8 | 200 | 250 | 6,0 | Z | 19 | 100/1/100 |
Príklady použitia
Skrutka upevňuje sendvičové panely na oceľové konštrukcie.
Montáž
Skrutku zaskrutkujte nástavcom na šesťhranné hlavy SW 8 mm, napríklad magnetickým nástavcom KLIMAS Wkret-met WM Ø8 mm. Odporúčaný krútiaci moment je 5 Nm a maximálne otáčky skrutkovača 1 500 ot./min. Minimálna hrúbka oceľovej konštrukcie je 1,0 mm.
Význam ikon
- Konštrukčný materiál: oceľový profil valcovaný za studena
- Šesťhranná hlava SW 8 mm
- Maximálna vŕtacia kapacita: 6,0 mm
- Hrúbka pozinkovanej vrstvy: 12 µm Dura.zinc
- Hrúbka práškového povlaku: 50 µm
- Dá sa lakovať práškovou farbou RAL
- Krútiaci moment: 5 Nm
- Odporúčané otáčky skrutkovača na inštaláciu skrutiek: maximálne 1 500 ot./min
- Maximálna vŕtacia kapacita pre dva prvky: sendvičový panel na oceľovú konštrukciu
- Rozsah hrúbky použitých sendvičových panelov
- Minimálna hrúbka oceľovej konštrukcie: 1,0 mm
Dostupné balenie: 100 ks
Technické parametre
| Typ skrutky | Samovrtná a samorezná skrutka pre sendvičové panely |
| Typ hlavy | Šesťhranná hlava SW 8 mm |
| Vonkajší priemer závitu | 5,5 - 6,3 mm |
| Dĺžka skrutky | 65 - 275 mm |
| Vŕtacia kapacita | 6 mm |
| Minimálna hrúbka oceľovej konštrukcie | 1,0 mm |
| Materiál | Povrchovo kalená uhlíková oceľ |
| Povrchová úprava | Pozinkovaná, zinková vrstva 12 µm Dura.zinc |
| Podložka | Oceľová Z19 s vulkanizovaným EPDM |
| Priemer podložky | 19 mm |
| Odporúčaný krútiaci moment | 5 Nm |
| Maximálne otáčky skrutkovača | 1 500 ot./min |
| Technické posúdenie | ETA-13/0199 |
| Obsah balenia | 100 ks |
Časté otázky
Na čo je skrutka ETANCO GT 6 SP Z19 určená?
Akú hrubú oceľovú konštrukciu prevŕta skrutka ETANCO GT 6 SP Z19?
Akú dĺžku skrutky ETANCO GT 6 SP Z19 vybrať?
Akým nástavcom a akou silou skrutku ETANCO GT 6 SP Z19 skrutkovať?
Z čoho je skrutka ETANCO GT 6 SP Z19 a ako je chránená?
