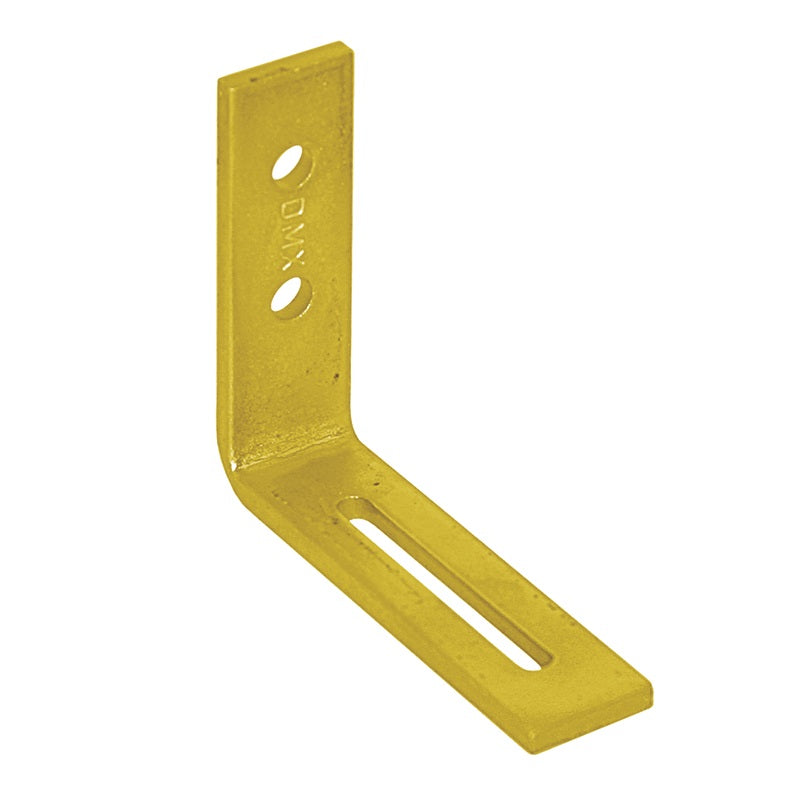

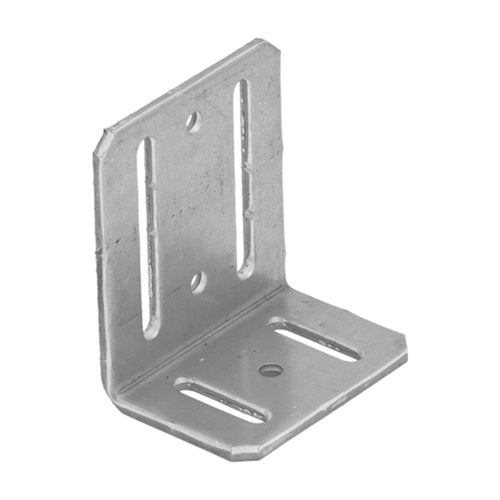

DOMAX KR uholník nastaviteľný

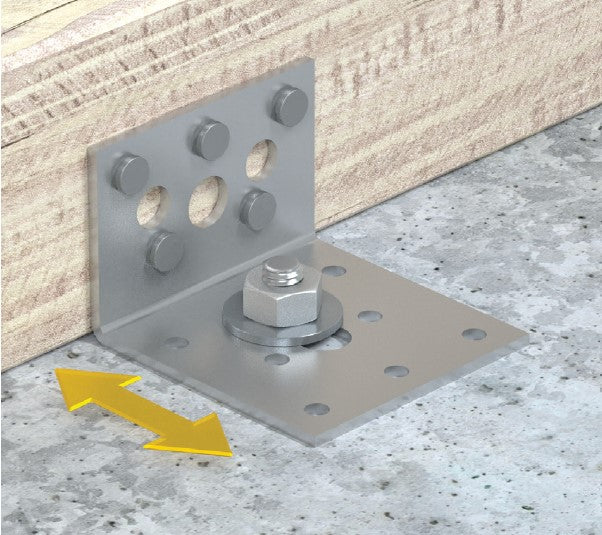

DOMAX KR uholník nastaviteľný má oválne otvory, čo uľahčuje montáž netypických prvkov, a tiež odstrániť dilatačné napnutia. Vďaka možnosti vzájomného presúvania spájaných prvkov, nevytvárajú sa na spoji zaťaženia, ktoré vytvárajú rôzne deformácie či zmena vlhkosti dreva. Pre spoje s použitím trojrozmerných DMX spojovacích prvkov by sa mali používať krúžkové klince ANG s priemerom Ø4 mm a dĺžkou najmenej 50 mm alebo iné krúžkové klince podľa EN 14592 s priemerom Ø4 mm a charakteristickou nosnosťou najmenej 1,55 kN.

Vzhľadom na požiadavky na odolnosť proti korózii možno trojrozmerné DMX spojovacie prvky použiť v drevených konštrukciách triedy použitia 1 a 2 podľa EN 1995 - 1 - 1 (Eurokód 5) v podmienkach vnútorného prostredia v prostrediach s kategóriami korozivity C1 a C2 podľa EN ISO 12944 - 2, ktoré nie sú vystavené pôsobeniu kyslých plynov a pár.

Výhody

• Výborná odolnosť proti korózii
• Dlhá životnosť
• Vysoká pevnosť a odolnosť v ohybe
• Znižuje riziko prasknutia dreva
• Oválne otvory uľahčujú montáž netypických prvkov

Upevnenie

Vrúbkované klince ANCHOR Ø4; ANW - skrutky ANCHOR Ø5 lôžko TX-20; skrutky do dreva Ø4, Ø5, Ø6, Ø8, Ø10, Ø12; skrutky M5, M6, M8, M10, M12; kotvy do betónu M5, M6, M8, M10, M12.

Aplikácia

Trojrozmerné spojky sú určené na spájanie kolmých konštrukčných drevených prvkov v usporiadaní od konca na stranu (spojky typu WB a WBZ) alebo zo strany na stranu (spojky typu KPL, KP a KL) v upevneniach, ktoré spĺňajú požiadavky na nosnosť a stabilita podľa základnej požiadavky 1 podľa nariadenia (EÚ) č. 305/2011.

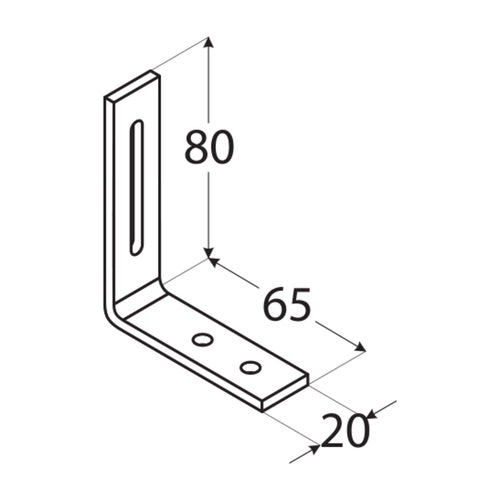

Technické parametre
